ZDH-20耐电弧测试仪符合GB/T 1411-2002 《干固体绝缘材料 耐高电压、小电流电弧放电的试验 》符合IEC61621、ASTMD495及JEC149、UL746A试验方法。耐电弧测试仪主要适用于固体绝缘材料如：塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘油、绝缘漆、纸板等介质的耐电弧性能测试；耐电弧测试仪采用计算机控制，试验过程中可在线观察试验曲线；自动存储试验条件及试验结果等数据，并可存取、显示、打印
程序段 | 电弧电流 mA | 电弧通断时间s | 各程序段持续时间s | 试验总时间s | |
IEC 61621 | ASTM D495 | ||||
1 | 10 | 1/8s通 7/8s断 | 1/4s通 7/4s断 | 60 | 60 |
2 | 10 | 1/4s通 3/4s断 | 1/4s通 3/4s断 | 60 | 120 |
3 | 10 | 1/4s通 1/4s断 | 1/4s通 1/4s断 | 60 | 180 |
4 | 10 | 连续通 | 60 | 240 | |
5 | 20 | 连续通 | 60 | 300 | |
6 | 30 | 连续通 | 60 | 360 | |
7 | 40 | 连续通 | 60 | 420 | |

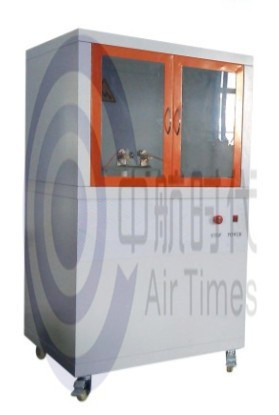

1.本仪器主机分为上下两层。上层为试验小室。内置试验电极系统、用防紫外线有机玻璃门封闭，便于观察并确保安全。上有通风孔(实验完毕后，可自动排风)。试验室的内面板后面，装有高压电路的保护电阻及高频抑制电感等。
2. 仪器下层为电气箱。右后部装有高压试验变压器，右前部为调压器及步进电极升压装置，前部为主电路控制电路及单片机电子线路板。（为防止干扰，电路部分将数字电路与模拟电路分开）。内部结构，均实现屏蔽、隔离。
3.试验变压器采用干式变压器，具有绝缘性能好、性能稳定，损耗低，无污染，免维护等点。升压装置采用，步进电机控制调压器进行自动升压。
4.因高压试验都会产生电磁干扰，为更好的起到屏蔽及效果，内壳内部采用磁布吸波材料。如下图
耐电弧测试仪由计算机进行控制，自动升级，操作软件采用LabView 编写。操作简单，显示直观，同时显示电压、电流、声光报警、语音提示、急停、打印等功能。耐电弧测试仪具用，过压，过流，短路，接地，安全门等多级保护。以保证试验人员安全。
⑴ 耐电弧测试仪 1台
⑵ 电极系统 1套
⑶ 电源电缆 1根
⑷ 接地放电棒 1根
⑸ 试样架 1套
⑹ 电极距离标准块 1块
⑺ 角度标准块 1块
⑻ 使用说明书 1本
⑼ 校验合格证书 1本
⑽ 联想品牌电脑 1台
⑾ 惠普打印机 1台
