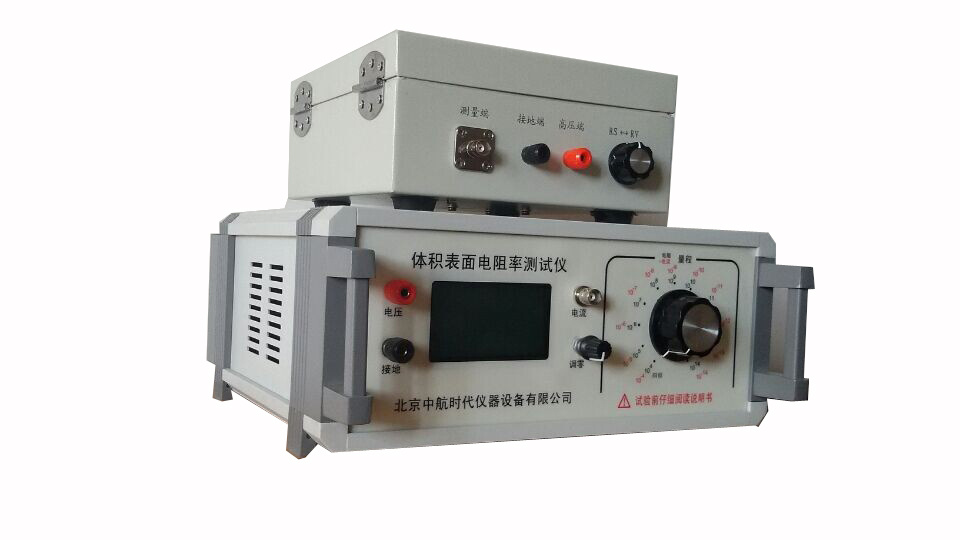

固体体积电阻率测定仪ZST-121

一、符合标准及适用范围：

完全符合国家标准GB1410－2006固体电工绝缘材料绝缘电阻、体积电阻系数和表面电阻试验方法，ASTM D257 绝缘材料的直流电阻或电导试验方法　等标准要求。本仪器配不同的测量电极（夹具）可以测量不同材料（固体、粉体或液体）的体积电阻率和表面电阻率或电导率。适用于橡胶、塑料、薄膜、及粉体、液体、及固体和膏体形状的各种绝缘材料体积和表面电阻值的测定。本仪器除能测电阻外，还能直接测量微弱电流。

二、技术指标

1、电阻测量范围： 1×104Ω ～1×1018Ω。

2、电流测量范围： 2×10-4A～1×10-16A

3、显 示 方 式：数字液晶显示

4、内置测试电压： 10V 、50V、100V、250V、500V、1000V（任意切换）

5、基本准确度：1% (*注)

6、使用环境： 温度：0℃～40℃，相对湿度<80%

7、供电形式： AC 220V，50HZ，功耗约5W

8、仪器尺寸： 285ｍｍ× 245ｍｍ× 120 mm

9、质量： 约5KG

10、体积小、重量轻、准确度高，电阻、电流双显示，性能好稳定、读数方便

11、所有测试电压(10V/50V/100/250/500/1000V) 测试时电阻结果直读，免去老式高阻计在不同测试电压下或不同量程时要乘以系数等使用不便的麻烦，使测量超高电阻就如用万用表测量普通电阻样简便。

三、工作原理

根据欧姆定律，被测电阻Rx等于施加电压V除以通过的电流I。传统的高阻计的工作原理是测量电压V固定，通过测量流过取样电阻的电流I来得到电阻值。从欧姆定律可以看出，由于电流I是与电阻成反比，而不是成正比，所以电阻的显示值是非线性的，即电阻无穷大时，电流为零，即表头的零位处是∞，其附近的刻度非常密，分辨率很低。整个刻度是非线性的。又由于测量不同的电阻时，其电压V也会有些变化，所以普通的高阻计是精度差、分辨率低。

本台电阻率测试仪是同时测出电阻两端的电压V和流过电阻的电流I，通过内部的大规模集成电路完成电压除以电流的计算，然后把所得到的结果经过A/D转换后以数字显示出电阻值，即便是电阻两端的电压V和流过电阻的电流I是同时变化，其显示的电阻值不象普通高阻计那样因被测电压V的变化或电流Ｉ的变化而变，所以，即使测量电压、被测量电阻、电源电压等发生变化对其结果影响不大，其测量精度很高(**)，从理论上讲其误差可以做到零，而实际误差可以做到千分之几或万分之几。

四、典型应用

1、测量绝缘材料电阻(率)

2、测量防静电材料的电阻及电阻率

3、测量计算机房用活动地板的系统电阻值

4、测量防静电鞋、导电鞋的电阻值

5、光电二极管暗电流测量

6、物理，光学和材料研究

五、标准配置：

1、测试仪器：1台

2、电极箱：1台

2、电源线：1条

3、测量线：3根（屏蔽线、测试接线、接地线）

4、使用说明书：1份

5、合格证：一份
