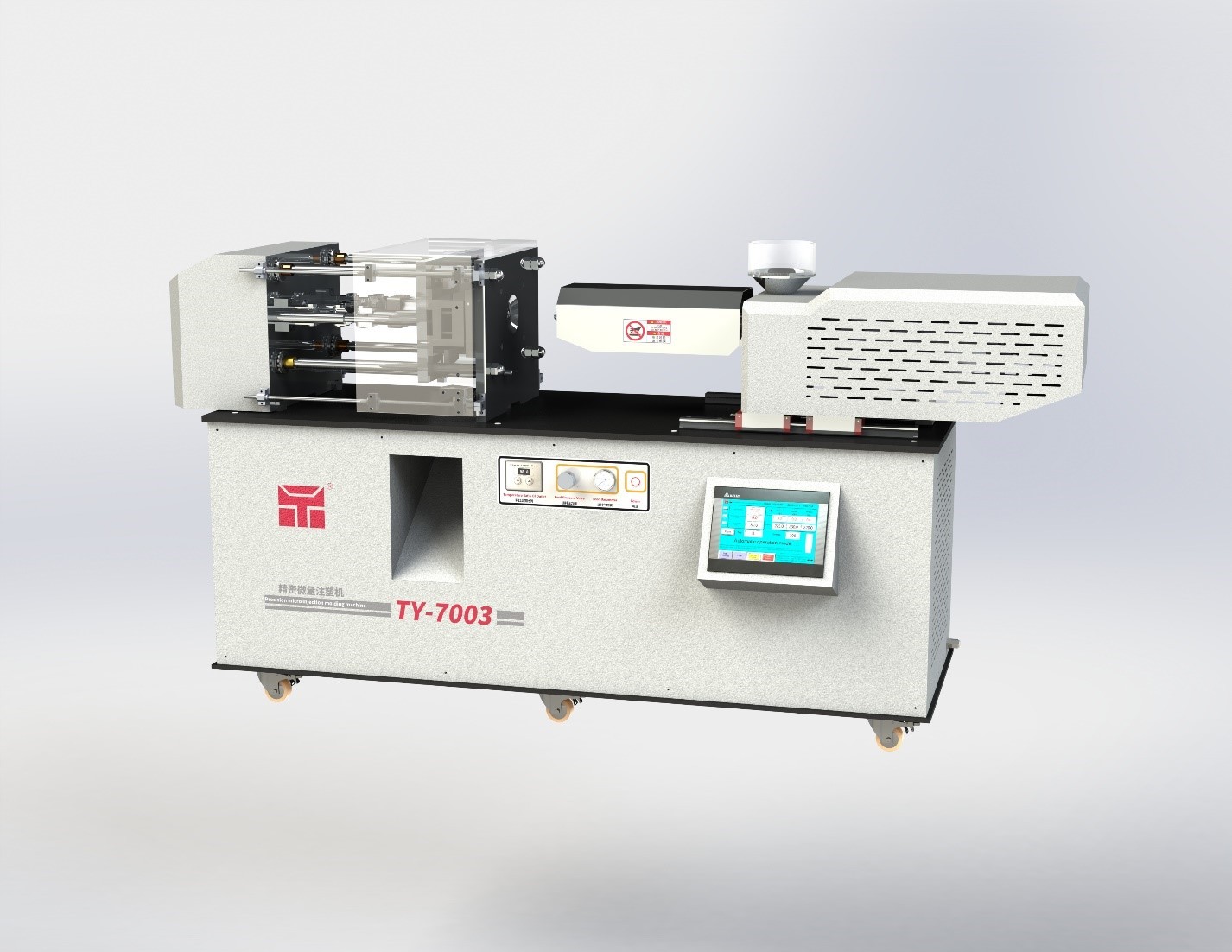

天源TY-7003实验室制样用注塑机
一． 设备说明：
本机对生产用机进行了微缩和改进，具有体积小、可移动性强，适用于课堂教学和哑铃试样、色板等小型试样的制作。该产品包括开模合模部件、溶胶注射部件、机身、加热系统、控制系统和加料装置。具有结构简单，操作方便，无噪音无污染；采用220V电压，可在任何有电场所使用，不受工业用电的限制。
二． 性能特点：
1.采用小型模具，制作便捷，费用合理，更换方便
2.AC220V+气动控制+行星伺服系统，无油，无需动力电，体积小
3.PLC人机界面（彩色触摸屏），一键式操作系统，操作简单，维护方便
4.采用机械式及电子式双保护装置，采用机械式及电子式双保护装置，亚克力保护罩打开时，机器会立刻暂停工作，保障安全。
三． 技术参数：
主要技术参数 | 规格 |
加料扭矩 | 105N.M（伺服电机+行星减速机） |
气压 | ≥0.8Mpa |
射胶量范围 | 0-80mm |
射胶量解析度 | 0.1mm |
料斗容量 | 0.2L |
加料转速 | 0.1-60rpm（**100rpm，60rpm后扭矩递减直至50%） |
开模行程 | 70mm（不含模具） |
注射力 | 1.8T（可通过倍力系统增至3.6T） |
**射出力 | 57MPa（备力系统提升至113Mpa） |
**射胶量 | 25cm3（流动性较差的需要定制倍力系统） |
锁模力 | 2T（双曲臂锁模装置） |
**温度 | 一/二/三区360°C |
温控精度 | ±0.5°C（恒温状态） |
电源/满载功率 | 单项AC 220V±10%；50HZ；2200W；10A |
螺杆直径 | 20mm |
定模圈外径 | 50mm |
哥林柱间距 | 280*186mm（中心距） |
模具尺寸 | 360*90*72mm(长*宽*厚)不含模片 |
模具厚度 | 0-25mm |
外形尺寸 | 1700×500×950mm |
包装尺寸 | 1900*720*1100mm |
适用材质 | 工程塑胶PP， PE，PA， ABS， TPU， PLA等 |
机器毛净重 | 420/380kg |
四． 模具（可按客户需求选择）
1. 非自动顶出模具：手动脱模（可根据客户需要，定制试样模具，需提供尺寸要求或标准号）
特点：
①模板便于拆卸，适用于制备规格多，数量少的试样或小型产品。
②注塑成型后，自动顶出模具板，用户取下模板卸下试样，获取成型后的产品。
③该模板结构简单，替换方便（耗时约3秒），制作便捷。
2. 自动顶出模具：自动顶出试样（可根据客户需要，定制试样模具，需提供尺寸要求或标准号）
特点：
①一体成型的自动顶出结构，适用于规格较少，且数量较多的产品
②注塑完成自动顶出成品，掉入下方接料盘中。
③更换模具需要拆卸整体模具（耗时约20分钟）
五． 配置清单
品名 | 描述 | 数量 |
1.主机 | 1台 | |
2.模具 | 客户选择 | 1套或多套 |
3.接料盘 | 1只 | |
4.剪刀 | 1把 | |
5.说明书 | 1份 | |
6.出货清单 | 1份 | |
7.合格证 | 1份 | |
8.电源线 | 1根 |
六．所需辅助设施（客户自备）
1. 气源：管道气源或空压机均可
排量≥0.17m3/min，0.8MPa≤气压≤1.3MPa，空压机容量约60L
气管：外径8mm气泵专用管（壁厚较水管要更厚），长度根据客户环境及空压机距离决定。
2. 电源：单相220V±10%，50Hz，2.2KW，10A
3. 水源：如加配水冷功能，客户需自备水源及水管
七． 使用须知
类别 | 内容 |
1 安装场地及使用环境要求 | 1.1地面平整，通风良好，无腐蚀性气体。 |
1.2附近没有强电磁辐射源。 | |
1.3设备周围留有适当的维护空间。 | |
1.4环境温度：0℃~40℃ | |
1.5相对湿度要求：20%~85%R.H. | |
3.注意事项 | 3.1试验前，检查气管、电源是否连接正确，检查模具是否安装正确。 |
3.2出厂模具默认喷有防锈油，可通过持续打样清除。 | |
3.3试验前，应根据需要，对原料进行预处理（如烘干，混合等），以免影响试验结果。 | |
3.4试验前，应知悉各种原料的注塑温度，以免原料分解或烧焦，导致料筒堵塞或损坏。 | |
3.5机器工作完毕，应清空料筒，并对模具、工作台表面及料盘进行清理。 | |
3.6清理完毕后，应向模具表面均匀喷洒防锈油。 | |
3.7机器长期不使用的情况下，建议每15天对模具喷一次防锈油。 |
八． 部分业绩
江苏天源试验设备有限公司近三年部分客户群（注塑机）
序号 | 公司名称 | 购买机型 |
1 | 江苏理文化工有限公司 | 17款（大立式） |
2 | 甘肃科昊嘉电子科技有限公司 | 17款（台式） |
3 | 西安永兴科技发展有限公司 | 17款（立式） |
4 | 无锡正心美贸易有限公司 | 17款（立式） |
5 | 厦门大学 | 17款（大立式） |
6 | 广州工程技术职业学院黄埔校区 | 17款（立式） |
7 | 广西科技师范学院工科实验楼 | 17款（立式） |
8 | 黄山学院南区生命与环境科学学院 | 17款（立式） |
9 | 河北志方通信设备有限公司 | 17款（立式） |
10 | 天津工业大学（西青校区） | 18款（立式） |
11 | 攀枝花环业冶金渣开发有限责任公司 | 18款（立式） |
12 | 大连福泽集团 | 18款（立式） |
13 | 上海汇珏网络通信设备有限公司 | 18款（立式） |
14 | 究其科技（上海）有限公司（出口美国） | 18款（立式） |
15 | 上海大学 | 18款（立式） |
16 | 浙江诚成新材料科技有限公司 | 18款（立式） |
17 | 中南大学 | 18款（立式） |
18 | 武汉东奇通光电技术有限公司 | 18款（立式） |
19 | 广西大学 | 18款（立式，倍力缸） |
20 | Milmats（美国） | 18款（立式） |
21 | 苏州聚复高分子材料有限公司 | 18款（立式） |
22 | Amse（意大利） | 18款（立式） |
23 | 广东深联实业有限公司 | 18款（立式） |
24 | 潍坊亚星化学股份有限公司 | 18款（立式） |
25 | 北京一撕得物流技术有限公司 | 18款（立式） |
26 | 晓星化工（嘉兴）有限公司 | 18款（立式） |
27 | 桂林理工大学机械学院 | 18款（立式） |
28 | Amse（意大利）二次下单 | 18款（立式） |
29 | 成都天府新区天方智能科技有限公司 | 18款（立式，倍力缸） |
30 | 南京大学 | 18款（立式） |
31 | 常州大学 | 18款（立式） |
32 | 上海究其科技 | 18款（立式） |
33 | 山东省海洋化工科学研究院 | 18款（立式） |
34 | 山东鲁泰控股集团有限公司石墨烯高分子复合材料研发中心 | 18款（立式） |
35 | 潍坊亚星化学股份有限公司 | 18款（立式） |
36 | 太原理工大学 | 18款（立式） |
37 | 山西海诺科技股份有限公司 | 18款（立式） |
38 | 南通荣威娱乐用品有限公司 | 18款（立式） |
39 | 南京杰亚挤出设备有限公司 | 18款（立式） |
40 | 南京科尔克挤出装备有限公司 | 18款（立式） |
41 | 苏州纳绎纳米科技有限公司 | 18款（立式） |
42 | 广西师范大学 | 18款（立式） |
机器基本构造：
