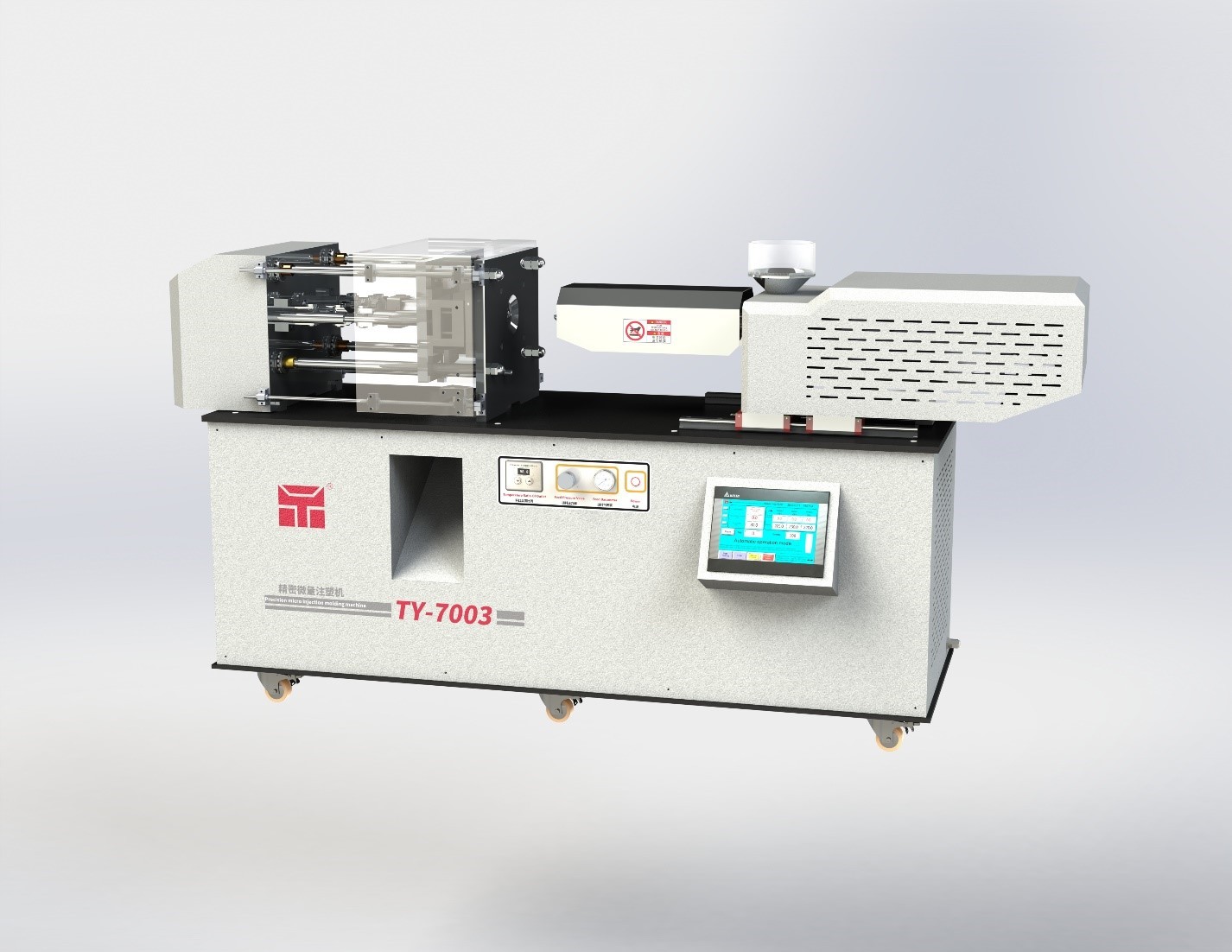

微型制样用注塑机

直接联系

江苏天源试验设备有限公司

江苏

产品规格型号

参考报价：

面议

关注度：

624

产品介绍

一． 设备说明：

本机对生产用机进行了微缩和改进，具有体积小、可移动性强，适用于课堂教学和小型试样的制作。该产品包括开模合模部件、溶胶注射部件、机身、加热系统、控制系统和加料装置。具有结构简单，操作方便，无噪音无污染；采用220V电压，可在任何有电场所使用，不受工业用电的限制。

二． 性能特点：

1.采用小型模具，制作便捷，费用合理，更换方便

2.AC220V+气动控制+行星伺服系统，无油，无需动力电，体积小

3.PLC人机界面（彩色触摸屏），一键式操作系统，操作简单，维护方便

4.采用机械式及电子式双保护装置，保障安全。

三． 技术参数：

主要技术参数	规格
加料扭矩	105NM（伺服电机+行星减速机）
气压	≥0.8Mpa
射胶量范围	0-80mm
射胶量解析度	0.1mm
加料转速	0.1-60rpm（30转后扭矩递减直至50%）
开模行程	约70mm（不含模具）
注射力	约1.8T（可通过倍力系统增至3.6T）
**射胶量	25cm³（流动性较差的需要定制倍力系统）
锁模力	2T（交联机械锁模）
**温度	一/二/三区360°C（靠近注射嘴为一区，靠近进料口为三区）
温控精度	±0.5°C（恒温状态）
电源/满载功率	单项AC 220V±10%；50HZ；2200W；10A
螺杆直径	20mm
定模圈外径	50mm
哥林柱间距	280*186mm（中心距）
模具尺寸	3609072mm(长宽厚)
外形尺寸	1700×500×950mm
包装尺寸	17507201280mm
适用材质	工程塑胶PP， PE，PA， ABS， TPU， PLA等
机器毛净重	420/380kg

四． 选配附件

1. 非自动顶出模具：手动脱模（可根据客户需要，定制试样模具，需提供尺寸要求或标准号）

特点：

①模板便于拆卸，适用于制备规格多，数量少的试样或小型产品。

②注塑成型后，自动顶出模具板，用户取下模板卸下试样，获取成型后的产品。

③该模板结构简单，替换方便（耗时约3秒），制作便捷。

2. 自动顶出模具：自动顶出试样（可根据客户需要，定制试样模具，需提供尺寸要求或标准号）

特点：

①一体成型的自动顶出结构，适用于规格较少，且数量较多的产品

②注塑完成自动顶出成品，掉入下方接料盘中。

③更换模具需要拆卸整体模具（耗时约20分钟）

五． 配置清单

品名	描述	数量
1.主机		1台
2.模具	客户选择	1套或多套
3.接料盘		1只
4.剪刀		1把
5.说明书		1份
6.出货清单		1份
7.合格证		1份
8.电源线		1根

六．所需辅助设施（客户自备）

1. 气源：管道气源或空压机均可

排量≥0.17m³/min，0.8MPa≤气压≤1.3MPa，空压机容量约60L

气管：外径8mm气泵专用管（壁厚较水管要更厚），长度根据客户环境及空压机距离决定。

2. 电源：单相220V±10%，50Hz，2.2KW，10A

3. 水源：如加配水冷功能，客户需自备水源及水管

七． 使用须知

类别	内容
1 安装场地及使用环境要求	1.1地面平整，通风良好，无腐蚀性气体。
	1.2附近没有强电磁辐射源。
	1.3设备周围留有适当的维护空间。
	1.4环境温度：0℃~40℃
	1.5相对湿度要求：20%~85%R.H.
3.注意事项	3.1试验前，检查气管、电源是否连接正确，检查模具是否安装正确。
	3.2出厂模具默认喷有防锈油，可通过持续打样清除。
	3.3试验前，应根据需要，对原料进行预处理（如烘干，混合等），以免影响试验结果。
	3.4试验前，应知悉各种原料的注塑温度，以免原料分解或烧焦，导致料筒堵塞或损坏。
	3.5机器工作完毕，应清空料筒，并对模具、工作台表面及料盘进行清理。
	3.6清理完毕后，应向模具表面均匀喷洒防锈油。
	3.7机器长期不使用的情况下，建议每15天对模具喷一次防锈油。

八．部分业绩

江苏天源试验设备有限公司部分客户群（注塑机）
序号	购买日期	公司名称	购买机型
1	2014年9月16日	湖北鑫轻塑化有限公司沙市分公司
2	2014年10月21日	浙江超前通信设备有限公司	14款（台式）
3	2014年11月18日	浙江天台三元塑料有限公司	14款（台式）
4	2014年11月24日	宁波美腾塑料有限公司	14款（台式）
5	2015年4月14日	双赢集团	14款（台式）
6	2015年7月4日	河南三杰热电科技股份有限公司	14款（台式）
7	2015年7月7日	盐城经纬化工有限公司	14款（台式）
8	2015年10月19日	湖北凯乐科技股份有限公司	14款（台式）
9	2015年11月10日	乌鲁木齐睿博尚科仪器设备有限公司	14款（台式）
10	2016年4月13日	上海博三实业有限公司	16款（立式）
11	2016年7月14日	大连保税区格鲁布国际贸易有限公司	16款（立式）
12	2016年9月12日	南京舜空联科技有限公司	16款（立式）
13	2016年9月13日	浙江纳德科学仪器有限公司	16款（立式）
14	2016年9月18日	扬州普立特科技发展有限公司	16款（立式）
15	2016年11月10日	合肥市恒嘉机电设备有限公司	16款（立式）
16	2016年12月6日	常州乾元碳素科技有限公司	16款（立式）
17	2017年3月14日	江苏理文化工有限公司	17款（大立式）
18	2017年4月12日	甘肃科昊嘉电子科技有限公司	17款（台式）
19	2017年5月5日	西安永兴科技发展有限公司	17款（立式）
20	2017年8月4日	无锡正心美贸易有限公司	17款（立式）
21	2017年9月29日	厦门大学	17款（大立式）
22	2017年10月23日	广州工程技术职业学院黄埔校区	17款（立式）
23	2017年12月16日	广西科技师范学院工科实验楼	17款（立式）
24	2018年1月10日	黄山学院南区生命与环境科学学院	17款（立式）
25	2018年2月2日	河北志方通信设备有限公司	17款（立式）
26	2018年3月5日	天津工业大学（西青校区）	18款（立式）
27	2018年3月19日	攀枝花环业冶金渣开发有限责任公司	18款（立式）
28	2018年3月19日	大连福泽集团	18款（立式）
29	2018年3月17日	上海汇珏网络通信设备有限公司	18款（立式）
30	2018年3月31日	究其科技（上海）有限公司（出口美国）	18款（立式）
31	2018年4月12日	上海大学	18款（立式）
32	2018年4月20日	浙江诚成新材料科技有限公司	18款（立式）
33	2018年4月28日	中南大学	18款（立式）
34	2018年5月11日	武汉东奇通光电技术有限公司	18款（立式）
35	2018年6月9日	广西大学	18款（立式，倍力缸）
36	2018年6月13日	Milmats（美国）	18款（立式）
37	2018年7月1日	苏州聚复高分子材料有限公司	18款（立式）
38	2018年7月2日	Amse（意大利）	18款（立式）
39	2018年7月5日	广东深联实业有限公司	18款（立式）
40	2018年7月7日	潍坊亚星化学股份有限公司	18款（立式）
41	2018年7月30日	北京一撕得物流技术有限公司	18款（立式）
42	2018年8月21日	晓星化工（嘉兴）有限公司	18款（立式）
43	2018年8月10日	桂林理工大学机械学院	18款（立式）
44	2018年10月19日	Amse（意大利）二次下单	18款（立式）
45	2018年11月30日	成都天府新区天方智能科技有限公司	18款（立式，倍力缸）
46	2018年12月18日	南京大学	18款（立式）
47	2019年2月20日	常州大学	18款（立式）
48	2019年3月20日	上海究其科技	18款（立式）
