颜料冶金搅拌机

WSL-0.5-20立方

直接联系

苏州松远环保科技有限公司

苏州张家港

产品规格型号
参考报价:

5-10万元

品牌:

松远

型号:

WSL-0.5-20立方

关注度:

811

范围(量程或细度):

详询

产品介绍

商品描述

 undefined

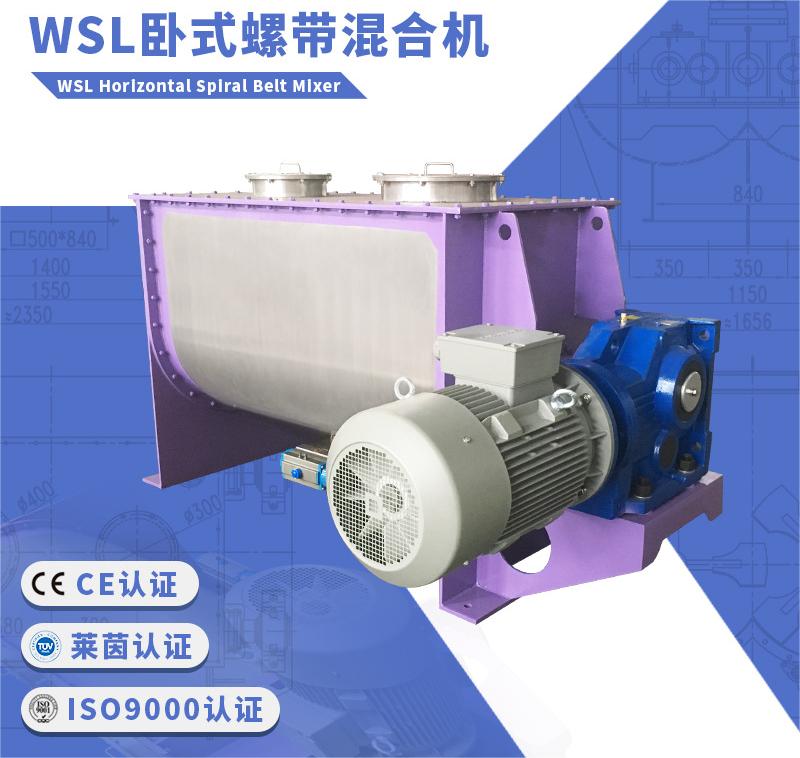

卧式螺带混合机是在搅拌轴上内外螺带的作用下,将物料在筒体的范围内进行翻动。内螺带将物料由中间推向筒体两侧,外螺带将物料由筒体两侧推向中心,来回渗混的物料又在螺带转动下沿着径向移动、变化,从而形成了对流循环。由于上述运动的搅拌,物料在很短时间内获得快速均匀混合,因此它是一种用途广泛、适应性强、效果良好的高效率混合设备。



undefined




undefined



卧式螺带混合机的主要构成由电机、减速机、筒盖、筒体、进料口、主轴、螺带、密封座、轴承座、出料阀等部件。

1.该机为U型的卧式筒体,搅拌轴上有内外两层螺带,具有独特的结构,运转平稳、质量可靠、噪音低、使用寿命长、安装维修方便。

2.混合速度快、混合均匀度高、用途广泛,除粉体混合外还能适应具有一定粘度的糊状物料。

3.能满足不同物料的混合工艺,可满足有加热或冷却工艺条件的混合,(此结构有夹套型可另选配)

4.如有喷液混合工艺的要求,可以配置产生雾状喷液的装置。(此装置可另选配)


注:本设备材质分为碳钢、不锈钢,用户订货时说明。





产品解析





WSL型卧式螺带混合机是引进国外技术,经本公司专业人员创新设计的一种新型高效的混合设备。广泛应用于化工、建材、制药、食品、保健品、饲料、添加剂、染料、颜料、涂料、塑料、橡胶、陶瓷、玻璃、耐火材料、电池材料、复合肥、生物工程、稀土以及核能染料等项目的粉体与粉体,粉体与液体的混合。




undefined

1.设备要求水平安装,按出料阀离地面高度来设计平台,整机吊装在平台上,出料阀开启连杆和手柄的灵活。

2.平行移动,对准地脚螺栓,在不水平处垫铁块,进行调整,紧固螺母或电焊,设备稳固为止。

3.配有气动装置的设备,可将气源接入气缸上,应采用电磁阀控制,气

源压力应根据气缸要求。(油水分离器及空气压力表用户自配)

4.操作控制箱应按生产线要求配置(也可选配)电路控制应采用交流接

触器保护。

5.安装时应确保主轴转向是否正确,电机和主轴上标有箭头指示方向。

6.开机前减速机请加注40#机油润滑,(设备有“注意加油”及“加油孔”

指示)减速机箱体内加到油镜中间一半位置上,不能低于油位。

7.试机要求:确认机器及电源线路一切正常后,才可空运转,先点动无异常,方可进入正常的空运转30分钟,检查电机减速机主轴的轴承座温度是否正常,机内不得有撞击和碰擦的异声。



undefined



undefined





1.使用时应先启动主电机,主轴运转正常后再加料,该机必须先开机后加料,不停机出料,可加快放料速度。

2.物料需添加液体的应在机内主料先加入后再喷液。

3.避免带料启动,装填系数范围为0.4~0.6,(当物料的堆密度大于1的情况下以其重量计量,小于1的情况

下以其体积计量相应减少)物料中不得混入硬质杂料,否则必须放料停机排除。方可重新启动再加料。

:该机不能满载启动,指全容积的40%~60%

4.本机为高效节能型的设备,操作时间仅需3~5分钟,特殊物料的混合时间由用户自定。

5.停机不用时,筒内物料与油脂添加液不得存留,以免堵塞喷头。

6.使用中应定期对减速机和主机轴承更换润滑油,定期检查减速机内润滑油,减速机的润滑油一般应在50小时左右检查一次,如有发现机油变黑应及时更换,中途发现油位过低应及时加注。



undefined

注意事项:

1、设备运转时,严禁打开筒盖上开口盖,在未采取安全措施时,头、手等身体部位不得伸入筒体内,以免发生人身伤害事故。

2、筒盖上不能堆放物料及各种杂物,操作人员更不能在筒盖上行走,以避免脚踩入筒内。

3、请用户在生产操作时,严格按照上述的安全提示进行操作,以杜绝不安全隐患。





技术参数





undefined

1本技术参数中的装机功率是指基本型的参数,用户可根据物料不同改变状况。

2.筒盖上进料口与其它法兰开口的大小和相对位置,可根据要求改变。

3.该出料阀可分为气动、手动和电动三种形式可供选择。(出厂标配为气动)





undefined

电热夹套使用说明

仅供参考(温控仪、温度传感器、电热管、夹套、进出口、排气口、循环泵、阀门)

1.使用时检查一下温度、电源是否适用设备定制范围内进行工作(合同所定标准)。

2.先将导热油加入夹套内,接通电源启动温控仪工作,按照合同所定制的温度范围内操作(用户自己选购规定内导热油)

3.注意接线安全均按相关定制标准要求进行。

4.当夹套内上下温度不均衡或差异过大,请自配循环泵进行调整,温度正常均衡此装置无需安装。

5.根据地区及适用范围不同,自己需要加夹套外保温棉,请用户根据实际情况加配。

(注:本机出厂时无此配置)

注:进出冷却循环水安装膨胀槽,高度一定高于夹套位置。





型号-规格(m3)WSL-0.5WSL-1WSL-2WSL-3WSL-4WSL-5WSL-6WSL-8WSL-10WSL-12WSL-15WSL-20
装载系数0.4~0.6(指全容积的60%)
电机功率(kw)5.5111518.52230374555557575
主轴转速(r/min)624242333328282620201717
进料口尺寸(mm)φ200φ300φ300φ350φ400φ400φ500φ500φ500φ500φ500φ500
出料口尺寸(mm)











设备重量(kgs)900150023003200380045005200680085009200980012600








undefined







型号-规格m3WSL-0.5WSL-1WSL-2WSL-3WSL-4WSL-5
外形尺寸长(L)200024002900320036303920
宽(D)110014001550165018001860
高(H)120013501620180019001980
