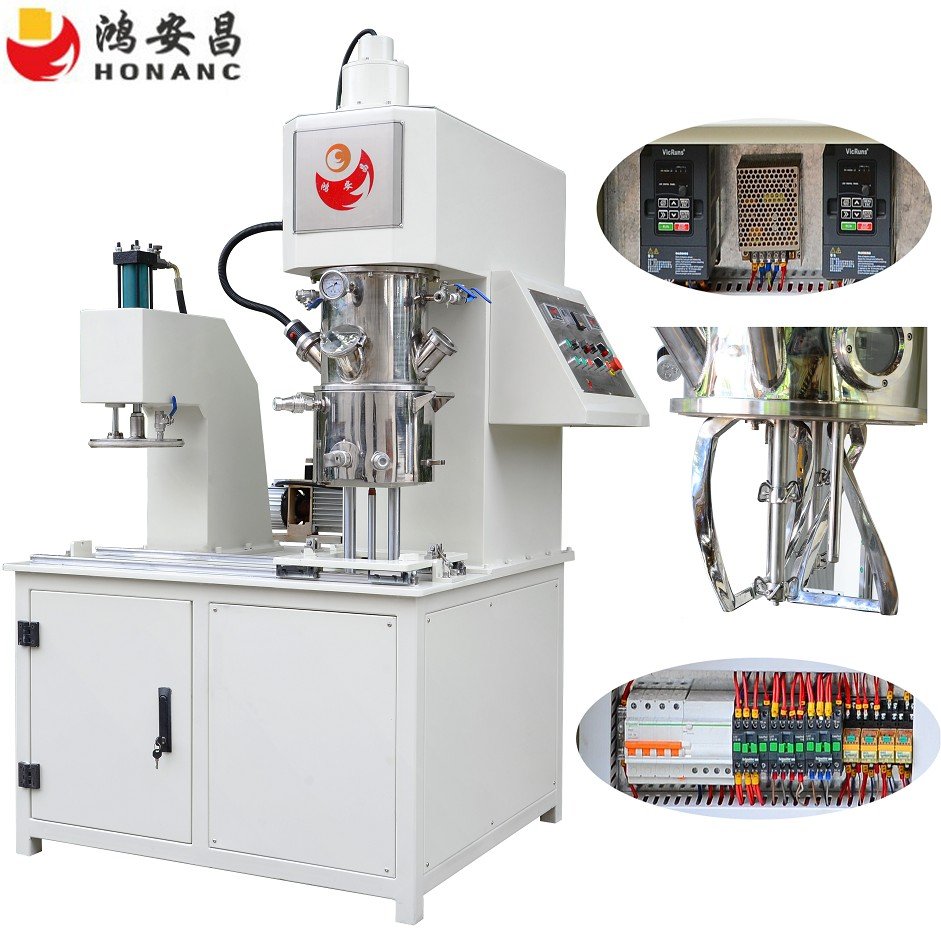

行星式动力混合机(增强型)
概述
行星式动力混合机是结合了传统双行星混合机和高速分散机的原理、组成的一种全能的新机型,目前在众多领域有着广泛的应用。
我司针对动力电池浆料固含量高、黏度大的特性,在原行星式动力混合机的基础上,开发了具有更高转速,更大转矩特点的增强型动力混合机。在设计过程中,充分考虑了搅拌器的转速、搅拌功率、分散线速度、悬浮等级、液体流型和桶内湍流强度的分布等因素,其高速分散**线速度可达25m/s,增强型的麻花框可处理任何高黏度的电池浆料。全新的搅拌方式——麻花框顺时针公转转动,其自转为逆时针,确保搅拌无死角且无“爬坡”现象。在密封方面,三套机械密封加上软、静密封确保真空度——理论上密封性能增强了30%。Pt100测温传感器直接接触物料,测量更准确,反应速度更快,误差仅在±0.5℃之间。本机由底座、横梁、立柱、密封罩、料缸、传动及电控系统组成。
二、设备技术配置
序号 | 项目名称 | 型号规格 | 产地 |
1 | 减速机 | BLD11–23–1.5KW-V3 | 东方传动 |
2 | 电机 | 低速1.5KW-4级,1台;高速1.5KW-2级,1台。 | 安徽电机 |
3 | 变频器 | 1.5KWx2台 | 沃森 |
4 | 测温器 | Pt100(测温精度高) | 宏达 |
5 | 轴承 | 按图纸 | 德国FAG、威驰 |
6 | 直线导轨 | HIWIN | 台湾上银 |
7 | 骨架油封 | 氟塑骨架油封 | 台湾NAK |
8 | 电器元件 | 低压电器元件 | 施耐德 |
9 | 阀门 | 按图纸 | 埃尼斯 |
10 | 机械密封 | 三套机械密封 | 博格曼 |
11 | 齿轮 | 采用齿面硬化处理精密磨削加工,采用斜齿轮传动 | 欧伟拓 |
12 | 润滑油脂 | 高速轴承专用油脂耐温600度 | 贝斯特 |
三、设备技术参数
1 | 真空度 | -0.098MPa |
2 | 结构形式 | 单臂型 |
3 | 转速r/min | 公转:0~61r/min,自转:0~122r/min(变频调速); 高速:0~8100r/min(变频调速)。 |
4 | 低速轴 | 二轴麻花式。直线导轨:台湾HIWIN |
5 | 高速轴 | 单高速轴,轴上一个Φ50分散盘。 |
6 | 升降方式 | 直线导轨下桶电动升降, |
7 | 升降高度 | 220mm |
8 | 测温方式 | 测温杆直接测温,测温点离料缸底部1/3处,内设旋转导电装置,测温头接触物料,测温准确。 |
9 | 桶体定位 | 采用提放置弧形板定块,釜盖上设凸缘结构,确保中心定位。 |
10 | 总功率(KW) | 4kw |
11 | 电源 | AC:3*380V、50HZ |
12 | 外形尺寸 | 长1150宽600高1700(mm) |
13 | 重量(kg) | 约800kg |
