国标不锈钢氧气阀
直接联系
中国·唐工阀门集团
浙江
面议
唐工阀门

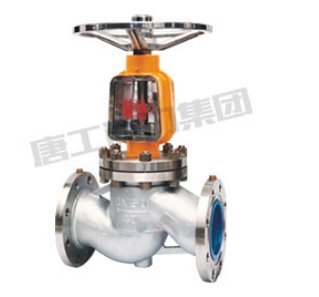

国标不锈钢氧气阀
224
氧气专用截止阀，简称氧气阀。是专门适用于氧气管路的专用阀门。根据氧气管网运行特点以及考虑氧气介质的易燃易爆的特性，以安全可靠运行和性能优越为设计原则，并参照中国冶金工业部制定的《氧气安全规程》的规定而设计、制造的确保氧气管网安全运行的专用截止阀。
| 公称通径 | 尺 寸 (mm) | ||||||||||
| DN(mm) | L | D | D1 | D2 | b | f | Z-d | H | H1 | DO | L1 |
| 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-ф14 | 240 | 100 | ||
| 20 | 150 | 105 | 75 | 55 | 14 | 2 | 4-ф14 | 270 | 100 | ||
| 25 | 160 | 115 | 85 | 65 | 14 | 2 | 4-ф14 | 270 | 125 | ||
| 32 | 180 | 135 | 100 | 78 | 16 | 2 | 4-ф18 | 280 | 160 | ||
| 40 | 200 | 145 | 110 | 85 | 16 | 3 | 4-ф18 | 350 | 160 | ||
| 50 | 230 | 160 | 125 | 100 | 16 | 3 | 4-ф18 | 400 | 320 | ||
| 65 | 290 | 180 | 145 | 120 | 18 | 3 | 4-ф18 | 530 | 360 | ||
| 80 | 310 | 195 | 160 | 135 | 20 | 3 | 8-ф18 | 560 | 400 | ||
| 100 | 350 | 215 | 180 | 155 | 20 | 3 | 8-ф18 | 618 | 450 | ||
| 125 | 400 | 245 | 210 | 185 | 99 | 3 | 8-ф18 | 675 | 450 | ||
| 150 | 480 | 280 | 240 | 210 | 24 | 3 | 8-ф23 | 743 | 560 | ||
| 200 | 600 | 335 | 295 | 265 | 26 | 3 | 12-ф23 | 850 | 640 | ||
| 250 | 650 | 405 | 355 | 320 | 30 | 3 | 12-ф25 | 975 | 270 | 720 | 380 |
| 300 | 750 | 460 | 410 | 375 | 30 | 4 | 12-ф25 | 1115 | 270 | 800 | 415 |
| 400 | 950 | 580 | 525 | 485 | 36 | 4 | 16-ф30 | 1380 | 280 | 900 | 465 |
| 450 | 1050 | 640 | 585 | 545 | 40 | 4 | 20-ф30 | 1530 | 350 | 495 | |
| 500 | 1150 | 705 | 650 | 608 | 44 | 4 | 20-ф34 | 1700 | 400 | 525 | |
