QV640F
直接联系
上海彭臣泵阀有限公司
上海
1万元以下
彭臣泵阀
QV640F
3637
名称： | 气动法兰式球阀 |
型号： | Q641H |
口径： | DN25-DN500 |
压力： | 1.0-10Mpa |
材质： | WCB碳钢，CFB不锈钢， 铬钼钢 |

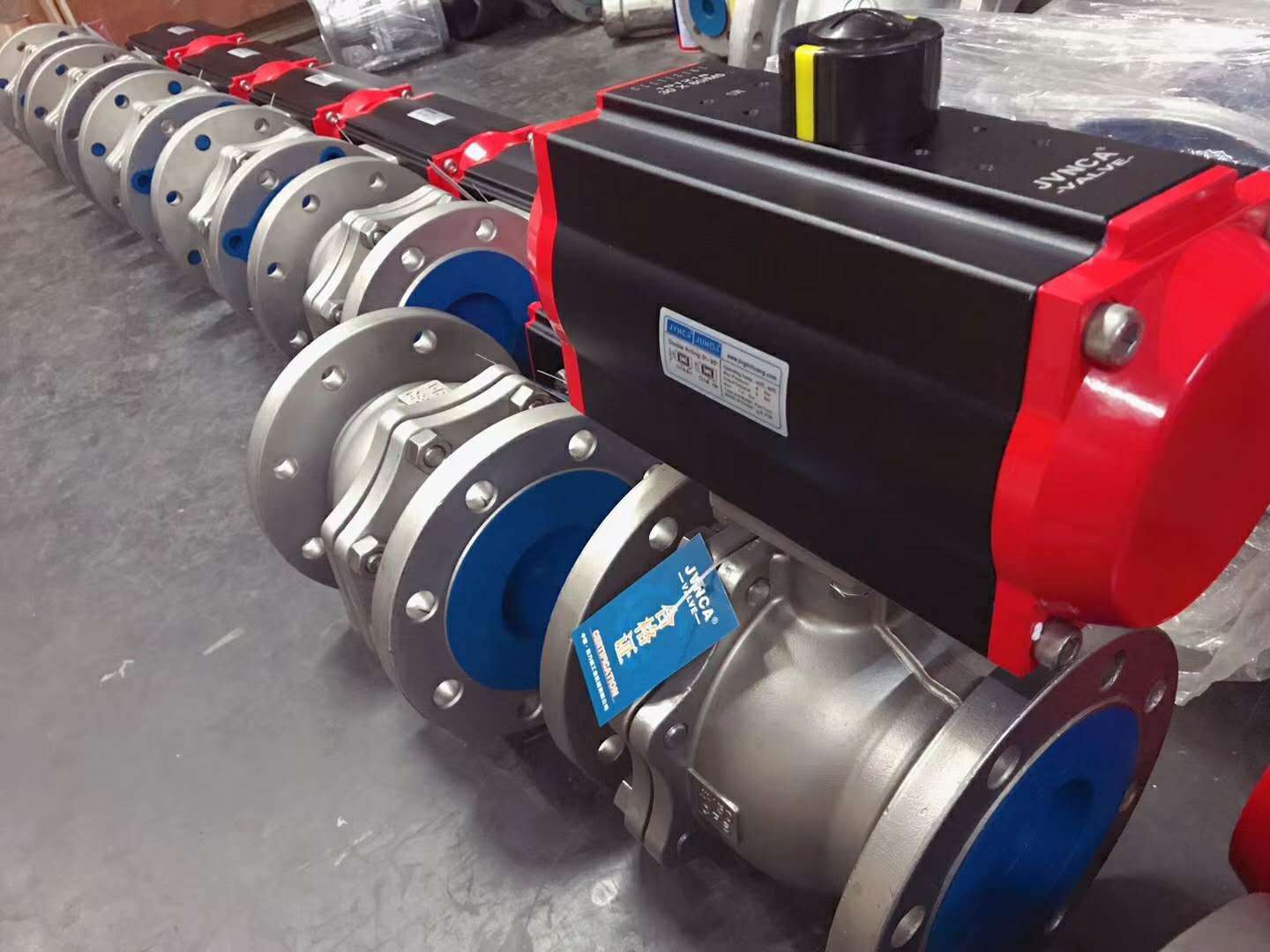

气动法兰式球阀是由双（单）作用气动活塞式执行器和浮动球阀组成。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°。该产品按其密封性能可分软密封及金属密封。具有结构紧凑、体积小、行可靠、密封性好、维修容易等特点。广泛的应用于石油、化工、轻工、制药、造纸等工业自动控制系统中。
工作原理
当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°。
□气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。
□回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置。
□定位器可调节阀门管道流量。
气动执行器主要技术参数
气动执行器 | 型号 | QW系列、AT系列、AW系列 |
气源压力 | 0.4 ～ 0.8 MPa | |
**回转角度 | 90°～92° | |
回信器 | AC220V AC110V DC24V | |
控制信号 | 电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa | |
控制气源 | 洁净、干燥压缩空气 | |
工作温度 | -20℃ ～ +90℃ |
主要性能规范
型 号 | 公称压力 PN（MPa） | 试验压力Ps（MPa） | 工作温度 （℃） | 适用介质 | |
壳体 | 密封 | ||||
Q641H/H-1.6 | 1.6 | 2.4 | 1.76 | -50～450 （不同工况温度，选用不同的材质） |
水、石油、天然气、酸类等 |
Q641H /H-2.5 | 2.5 | 3.75 | 2.75 | ||
Q641H /H-4.0 | 4.0 | 6.0 | 4.4 | ||
阀体主要零件材料
零件名称 | 阀体 | 球芯 | 阀座 | 阀杆 | 填料 | 支架 | 连接轴 |
Q641H | 铸钢、不锈钢 | 不锈钢 | 聚四氟 | 2Cr13 | 柔性石墨 | 铸钢、不锈钢 | 铸钢 |
气动执行器主要部件材料
零件名称 | 缸体 | 端盖 | 活塞 | 轴 | O型圈 | 指示轴 | 螺栓 |
Q641H系列 Q641H系列 | 铝合金型材 （硬质阳极氧化） | 压铸铝合金 （环氧树脂喷涂） | 压铸铝 | 钢 （镀镍磷合金） | NBR | ABC | SUS304 |
Q641H系列 | 铸钢 （硬质阳极氧化） | 压铸铝 | 钢 （镀镍磷合金） | NBR | ABC |
