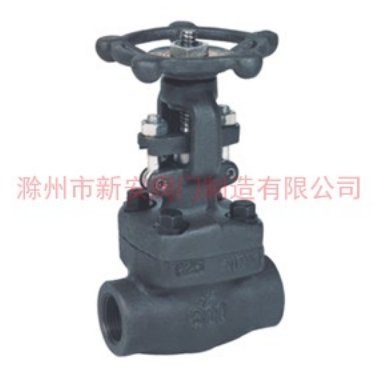

丝扣焊接式锻钢闸阀
262
锻钢闸阀有三种阀盖设计形式。**种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖螺纹连接，内压自密封环密封。
闸阀设计结构与说明特征
闸阀的设计与API602，BS5352和ASME B16.34，检验与测试按API598，标记按MSS-SP-25。采用以下结构全径或缩径明杆支架式（OS&Y）自定心压板压套式螺栓连接、缠绕垫片密封式阀盖；螺纹连接、全焊密封式、阀盖以及螺纹连接内压自紧式、阀盖整体式上密封座承插端符合ASME B16.11，螺纹连接端（NPT）符合ANSI/ASME B1.20.1 。
锻钢闸阀 800Lb
标准材质细表
序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
Type A105N | Type F22 | Type F304(L) | Type F316(L) | ||
1 | 阀体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
2 | 阀座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
3 | 闸板 | A182 F430/F410 | A182 F304 | A182 F304(L) | A182 F316(L) |
4 | 阀杆 | A182 F6a | A182 F22 | A182 F304(L) | A182 F316(L) |
5 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
6 | 阀盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
7 | 阀盖螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
8 | 圆柱销 | A276 420 | A182 F304 | ||
9 | 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) | |
10 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
11 | 填料压板 | A105 | A182 F11 | A182 F304(L) | A182 F316(L) |
12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
13 | 阀杆螺母 | A276 420 | |||
14 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
15 | 铭牌 | SS | |||
16 | 手轮 | A197 | |||
17 | 润滑垫片 | A473 431 | |||
18 | 填料 | 柔性石墨 | PTFE | ||
适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 硝酸、醋酸等 | ||
适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C | ||
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm)和重量（Kg）
NPS | 缩径 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | / |
全径 | / | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | |
L | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 178 | |
H（开） | 158 | 158 | 169 | 197 | 236 | 246 | 283 | 330 | |
W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
重量 | 螺栓式 | 2.1 | 2.0 | 2.3 | 4.3 | 5.9 | 6.9 | 11.1 | 15.2 |
焊接式 | 1.8 | 1.7 | 2.0 | 3.8 | 5.1 | 6.1 | 10.2 | 14.2 | |
900Lb～1500Lb
锻钢闸阀 900Lb～1500Lb
标准材质明细表
序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
Type A105N | Type F22 | Type F304(L) | Type F316(L) | ||
1 | 阀体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
2 | 阀座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
3 | 闸板 | A182 F430 | A182 F304 | A182 F304(L) | A182 F316(L) |
4 | 阀杆 | A182 F6a | A182 | A182 F304(L) | A182 F316(L) |
5 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
6 | 阀盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
7 | 阀盖螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
8 | 圆柱销 | A276 420 | A182 F304 | ||
9 | 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) | |
10 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
11 | 填料压板 | A105 | A182 F11 | A182 F304(L) | A182 F316(L) |
12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
13 | 阀杆螺母 | A276 420 | |||
14 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
15 | 铭牌 | SS | |||
16 | 手轮 | A197 | |||
17 | 润滑垫片 | A473 431 | |||
18 | 填料 | 柔性石墨 | PTFE | ||
适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 硝酸、醋酸等 | ||
适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C | ||
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm)和重量（Kg）
NPS | 缩径 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | / |
全径 | / | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | |
L | 92 | 111 | 111 | 120 | 120 | 140 | 178 | 210 | |
H（开） | 169 | 197 | 197 | 236 | 246 | 283 | 330 | 354 | |
W | 100 | 125 | 125 | 160 | 160 | 180 | 200 | 240 | |
重量 | 螺栓式 | 2.5 | 4.3 | 4.2 | 6.6 | 8.8 | 12.5 | 17.2 | 23.5 |
焊接式 | 2.4 | 4.2 | 4.0 | 6.3 | 8.7 | 12.1 | 17.2 | 22.0 | |
900Lb～2500LB
自密封锻钢闸阀 900Lb～2500Lb
标准材质明细表
序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
Type A105N | Type F22 | Type F304(L) | Type F316(L) | ||
1 | 阀体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
2 | 密封环 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
3 | 闸板 | A182/F430 | A182 F304 | A182 F304(L) | A182 F316(L) |
4 | 阀杆 | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) |
5 | 密封座 | A105N | A182 F304 | A182 F304(L) | F316(L) |
6 | 密封环 | F182 F304 | A182 F304 | A276 304L | A276 316L |
7 | 阀盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
8 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
9 | 圆柱销 | A276 F420 | A182 F304 | ||
10 | 填料 | 柔性石墨 | PTFE | ||
11 | 提升螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
12 | 填料压套 | A276 F420 | A182 F304 | ||
13 | 填料压板 | A105 | A182 F304 | ||
14 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
15 | 阀杆螺母 | A276-420 | |||
16 | 轴承压盖 | A194 2H | A194 4 | A194 8 | A194 8M |
17 | 手轮 | A197 | |||
18 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
19 | 黄铜油杯 | Brass | |||
适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 硝酸、醋酸等 | ||
适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C | ||
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm)和重量（Kg）
NPS | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | |
L | 900-150Lb | 140 | 140 | 140 | 178 | 178 | 216 |
2500Lb | 186 | 186 | 186 | 232 | 232 | 279 | |
H(开) | 321 | 321 | 321 | 380 | 414 | 502 | |
W | 160 | 160 | 180 | 200 | 250 | 280 | |
重量 | 900Lb-1500Lb | 11.5 | 10.8 | 10.5 | 19.6 | 21.0 | 55.4 |
2500Lb | 12.3 | 11.6 | 10.8 | 26.0 | 28.4 | 60.0 | |
