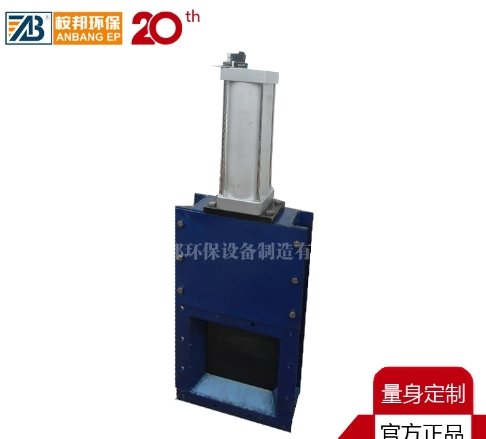

气动闸板阀

直接联系

四川桉邦环保设备制造有限公司

四川

产品规格型号

参考报价：

面议

品牌：

桉邦环保

型号：

气动闸板阀

关注度：

产品介绍

一、结构特点：

气动闸板阀结构简单、操作灵活、重量轻、无卡阻、切断快，特别适用于各类无粘度的固体、粉料及小于 Φ 10mm 的颗粒料，晶粒料的输送及流量调节，安装不受角度限制，操作方便，能随时调节开度。

二、工作原理：

气动闸板阀主要由框架、闸板、丝杆、螺母等零件构成，用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动，达到闸门的启闭目的。

三、用途：

气动闸板阀用于建材、冶金、矿山、电力、化工、玻璃、轻工、粮食等行业的库顶、库底及进出口等。是控制流量变化较大，启动频繁，切断迅速的理想设备。

四、气动闸板阀主要零件材料及连接尺寸

类别	A×A	B×B	C×C	H	L	n-d	重量
单向	200×200	256×256	296×296	820	100	8-Φ12	62
	250×250	306×306	346×346	930	100	8-Φ14	70.5
	300×300	356×356	396×396	1050	100	8-Φ14	81
	400×400	456×456	496×496	140	100	12-Φ14	114
	450×450	510×510	556×556	1450	120	12-Φ18	130
	500×500	560×560	606×606	1610	120	16-Φ18	147
双向	600×600	660×660	706×706	1830	120	16-Φ18	169
	700×700	770×770	820×820	2130	140	20-Φ18	236
	800×800	870×870	920×920	2440	140	20-Φ18	303
	900×900	974×974	1030×1030	2660	160	27-Φ23	424
	1000×1000	10741074	1130×1130	2870	160	24-Φ23	636
说明	LMD-单向	I-手轮	距地面小于1.7米用手轮，大于1.7米用链轮链条节数M=0.105X-113（X是丝杆中心离地面度度）
说明			距地面小于1.7米用手轮，大于1.7米用链轮链条节数M=0.105X-113（X是丝杆中心离地面度度）

五、气动闸板阀具有以下优点；

　
　1．流体阻力小，密封面受介质的冲刷和侵蚀小。

　2．开闭较省力。　

　3．介质流向不受限制，不扰流、不降低压力。

　4．形体简单，结构长度短，制造工艺性好，适用范围广。
