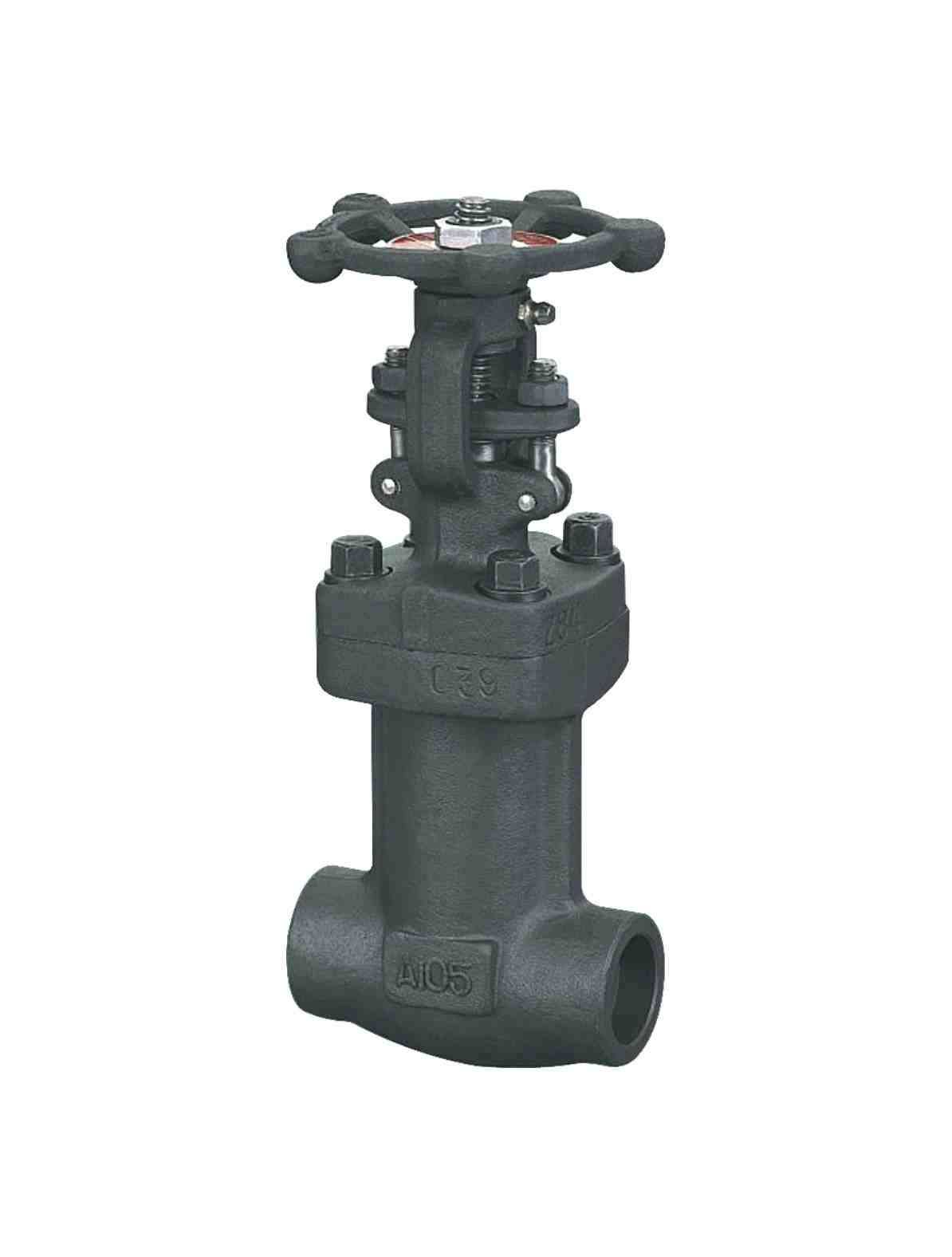

锻钢波纹管截止阀

直接联系

永嘉县福立达阀门有限公司.

产品规格型号
参考报价：

面议

关注度：

2867

产品介绍

CL150-300-600

螺栓链接阀盖，缩经，命杆支架（OS&Y）
末端连接为法兰或对焊连接，设计按BS5352、MSS-SP-177

规格（NPS） 缩经（R.P） 1/4 3/8 1/2 3/4 1 11/4 11/2 2
结构长度（mm） CL150
- - 108 117 127 140 165 203
CL300 L(RF)
L1(BW) 		- - 152 178 203 216 229 267
CL600
- - 165 190 216 229 241 292
手轮直径（开）
（mm）
W - - 100 100 125 160 160 180
中心高度（开）
（mm） 		CL150/CL300 H - - 340/350 340/350 360/375 380/400 450/470 540/570
CL600 - - 360 360 390 430 500 600
流道孔径（mm）

d - - 9 12 17.5 23 30 35
重量（约）
（Kg） 		CL150 FR/BW
- - 4.17/3.5 4.8/4.14 7.7/6.7 12.5/11.5 14/11.5 21.5/18
CL300 FR/BW
- - 4.5/3.7 5.2/4.5 8.3/7.7 14.5/12.5 16/13.5 24/20
CL600 FR/BW
- - 6.3/5.2 8.6/6.5 13.5/10 19.5/15.5 26/19.5 44/38

PN1.6、2.5、4.0、6.4
螺栓连接阀盖，缩经。明杆支架（OS&Y）
末端连接为连接法兰或对焊连接，
设计按GB/T12224-89;GB/T12235-89

PN 代号 1.6Mpa 2.5Mpa 4.0Mpa 6.4Mpa 10.0Mpa
DN 15 20 25 32 40 50 15 20 25 32 40 50 15 20 25 32 40 50 15 20 25 32 40 50 15 20 25 32 40 50
L 130 150 160 190 200 230 130 150 160 190 200 230 130 150 160 180 200 250 170 190 210 230 240 250 170 190 210 230 240 250
A 45 55 65 78 85 100 45 55 65 78 85 100 45 55 6.5 78 85 100 55 68 78 82 95 105 55 68 78 82 95 112
B 65 75 85 100 110 125 65 75 85 100 110 125 65 75 85 100 110 125 75 90 100 110 125 135 75 90 100 110 125 145
C 95 105 115 135 145 160 95 105 115 135 145 160 95 105 115 135 145 160 105 125 135 150 165 175 105 125 135 150 165 195
D - - - - - - - - - - - - 40 51 58 66 76 88 40 51 58 66 76 88 40 51 58 66 76 88
T 14 14 14 16 16 16 16 16 16 18 18 20 16 16 16 18 18 20 18 20 22 24 24 26 20 22 24 24 26 28
f 2 2 2 2 3 3 2 2 2 2 3 3 2 2 2 2 3 3 2 2 2 2 3 3 2 2 2 2 3 3
f1 - - - - - - - - - - - - 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4
n 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4
Φ 147 14 14 18 18 18 147 14 14 18 18 18 14 14 14 18 18 18 14 18 18 23 23 23 14 18 18 23 23 25
w 100 125 160 180 180 240 100 125 160 180 180 240 100 125 160 180 180 240 100 125 160 180 180 240 100 125 160 180 180 240
H（开） 248 278 332 386 435 517 248 278 332 386 425 517 248 278 332 386 435 517 248 278 332 386 435 517 248 278 332 386 435 517
重量（Kg） 3.6 4.1 7 10 12 19 4 4.3 7 10 12.3 19 5 6 9 10.4 16 23 5.2 6.4 9 12 16.4 23.2 5.2 6.4 9 12 16.4 24
