概述

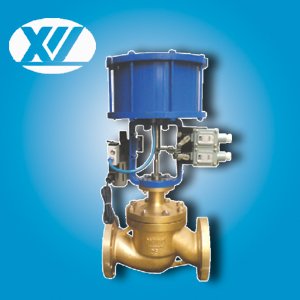

气动快速切断阀由气动活塞式执行机构和低流阻、双重密封结构的切断机构组成，执行机构动作速度快、推力大、具有弹簧复位功能、带手操作机构；阀体流路通畅、流量系数大、阀芯阀座有弹性和刚性串级双重密封。新颖独特的结构，使本产品成为一类快速动作、严密闭切断、安全可靠的高性能新型切断阀。
切断阀阀芯密封面材料可分为硬密封和软密封；按阀芯结构形式可分为单导向平板式和单导向平衡式。具有结构简单、动作可靠、严密切断、开关快速等特点。适用于无颗粒状、无杂质的气体、液体介质，要求快速严密关闭、快速放空和紧急切断的工况。本产品性能优良、规格齐全、体积小、重量轻等优点，广泛应用于化工、石油、冶金、轻纺等工业生产过程的自动化控制系统中。
主要零件材料
|
材料代号 |
C（WCB） |
P（304） |
R（316） |
|
|
主要 |
阀体、阀盖 |
WCB（ZG230-450） |
ZG1Cr18Ni9Ti（304） |
ZG1Cr18Ni12Mo2Ti（316） |
|
阀芯、阀座 |
1Cr18Ni9Ti（304）或司钛莱合金堆焊 |
1Cr18Ni9Ti（304）或司钛莱合金堆焊 |
1Cr18Ni12Mo2Ti（316）或司钛莱合金堆焊 |
|
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
|
填料 |
V型聚四氟乙烯（F4）、柔性石墨、 |
|||
|
垫片 |
增强聚四氟乙烯（F4） 、不锈钢垫片、金属石墨缠绕垫片 |
|||
|
O型密封圈 |
耐油橡胶 |
|||
|
弹簧 |
60Si2Mn |
|||
|
推杆 |
2Cr13 |
|||
|
手轮 |
HT200 |
|||
|
适用工况 |
适用介质 |
水蒸汽油品类气液体 |
硝酸碱类腐蚀性气液体 |
醋酸类等腐蚀性气液体 |
|
适用温度 |
硬密封：-30～+450℃ 软密封：-30～+180℃ |
|||
主要技术参数
|
公称通径 mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||
|
阀座直径 mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
额定流量系数 Kv |
6.5 |
10 |
15 |
25 |
40 |
65 |
100 |
150 |
260 |
350 |
540 |
|
公称压力 MPa |
1.6 ； 4.0 ； 6.4 |
||||||||||
|
行 程 mm |
10 |
16 |
25 |
30 |
40 |
60 |
|||||
|
流量特性 |
快 开 |
||||||||||
|
执行器型号 |
ZSPA/B-1、ZSNA/B-1 |
ZSPA/B-2、ZSNA/B-2 |
ZSPA/B-3、ZSNA/B-3 |
||||||||
|
作用形式 |
单作用型/双作用型 |
||||||||||
|
气源压力MPa |
0.4-0.7 |
||||||||||
|
泄漏量 |
软密封:O泄漏；硬密封：10-5×阀的额定容量 |
||||||||||
|
切断时间S |
0.5 |
1 |
1.5 |
2 |
3 |
4 |
|||||
配用附件：电磁阀、阀位回讯器、空气过滤减压器、手轮操作机构
外形尺寸
|
DN(mm) |
H(mm) |
Hg(mm) |
ФA(mm) |
ФD(mm) |
L(mm) |
||
|
PN1.6 |
PN6.4 |
PN1.6 |
PN6.4 |
||||
|
25 |
410 |
580 |
196 |
115 |
135 |
184 |
210 |
|
40 |
514 |
684 |
266 |
150 |
165 |
222 |
251 |
|
50 |
520 |
690 |
266 |
165 |
175 |
254 |
286 |
|
65 |
694 |
904 |
348 |
185 |
200 |
276 |
311 |
|
80 |
696 |
906 |
348 |
200 |
210 |
298 |
337 |
|
100 |
709 |
919 |
348 |
220 |
250 |
352 |
394 |
|
150 |
1186 |
1146 |
486 |
285 |
340 |
451 |
508 |
|
200 |
1208 |
1468 |
486 |
340 |
405 |
600 |
650 |
