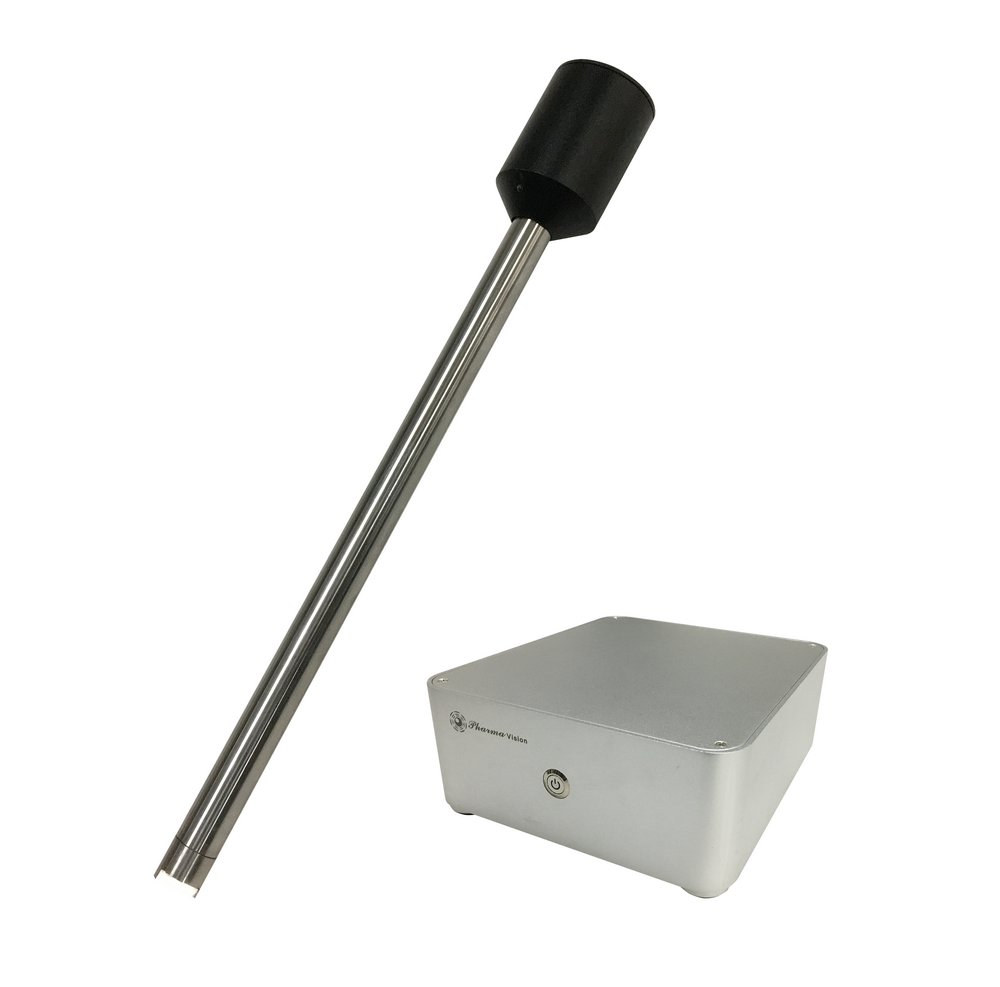

2D-PVM实时在线工艺过程成像系统通过探头插入待测体系内，利用粒型粒度显微技术，实时跟踪分析，结晶（反应）体系中有关颗粒的形貌，尺寸和粒径变化的实况。实时的了解颗粒产生的具体时间，生长的速率，形貌的变化等信息。消除由于取样所带来的不确定因素和变化，并将获得分析结果的时间迟滞*小化。从而帮助控制颗粒的形貌变化，粒径大小及粒径的分布。得到实验设计时理想的产物。

技术指标

*测量范围：2微米到5000毫米（与镜头放大倍数，相机等相关）

*测量方式：在线测量晶体形态，平均尺寸，颗粒大小分布

*测量浓度：可高达50%固体颗粒浓度（与颗粒形状相关）

*工作温度：-10～120℃

2D-PVM仪器特点

1. 尺寸小、灵活度好，能够直接在通风橱或实验桌上使用。

2. 能够24小时连续工作。

3. 主机和探头即插即用，无需光路条件。

4. 探头所有浸润部分的材料能与有机试剂兼容，采用哈氏合金外壳，耐强腐蚀和耐磨损

5. 探头采用**设计，保证成像的高清晰度，可广泛适用于许多困难体系。

6. 多种探头尺寸和成像放大倍率选择，宽温度和压力范围

7. 智能化软件集成，可在监测过程中或反应后进行数据分析。

8. 集成实时颗粒粒径分析模块，可实时了解颗粒粒径及分布变化

9. 强大的图像处理功能可实现颗粒的多尺度分割，计算颗粒形状参数，聚类分析和定量产品/过程控制。

1.4 专业过程分析软件：实时图像和显示动态颗粒粒径分布变化

1）软件可控制光源的亮度，曝光时间和拍摄间隔

2）图像显示窗口可实时反映颗粒清晰的形貌特征

3）图像显示窗口外又标尺，可直观反应颗粒粒径。

4）图像存储有多种格式选择：JPG、BMP、Tiff等等。

5）支持高清视频输出

6）颗粒粒径分布模块，可实时给出颗粒粒径变化包括：粒径的正态分布和D10、D50和D90等数据。

7）可给出每张图片的具体拍摄时间

8）软件可在Windows7和Windows8系统下运行。

1.5 工作条件

1）结晶实验室

2）仪器尺寸大小：21cm*23cm*9cm（机箱），重量：小于2Kg

3）可以自由移动

4）电源：220V，50Hz具有良好接地插座

5）相对湿度：≤60%

6）仪器运行持久性：仪器可连续使用

实用学科范围

   2D VISION PROBE能用于监测微米级别的各种颗粒（固体颗粒，液滴，气泡等）的形貌，尺寸及粒径分布。在医药、生物医药、生命科学、精细化工、无机有机材料、纳米材料、能源、日用品、食品、环保等领域，都可以应用该仪器对颗粒的工艺过程进行监测、动力学研究、机理研究、控制条件、杂质筛选和评价、工艺优化等工作。购买本仪器后，可以对研究工作细化、深化，在提高科研效率的同时，更重要的是提高科研的深度。同时由于仪器的可移动性和适用性宽，能满足不同课题组、项目组的不同需要。

系统的应用领域

2D VISION PROBE工艺过程成像系统在国内外已经有了广泛的应用，主要应用在制药行业、化学化工以及高校等科研院所的研发或者工艺开发实验室。应用的领域主要包括：结晶实验，化学合成、石油电脱盐工艺改进，喷雾干燥，制粒造粒等。
