仪器简介：

生物/医药

亲合作用，如抗体-抗原

蛋白质表面粘合(选择性的或非选择性的)

细胞粘附/拆分

细胞-膜活性蛋白质

沉积的脂双分子层

囊粘附

化学

气/液相测量

表面活性剂吸附

聚合物吸附

纳米粒子吸附

腐蚀

自组装

聚合物表面涂层

表面凝胶

工业

污垢/清洗

在线感测

非理想表面，如聚合物

技术参数：

频率范围

频率分辨率

**液体灵敏度 vs 数据平均值(5M

Hz晶体)

实例，1个数据点/6秒：

质量分辨率，5 MHz晶体（Sauerbrey）

阻抗（R）分辨率（损耗，D）

测量方法

晶体 标准

指定

工作温度

传感器有效面积

**质量负荷

**膜厚

计算机接口

电压

样品体积

液体流动 流动池

其它池

多种液体自动分配器

采样速度 0.1 ~ 55 MHz

0.01 Hz

0.177 ng/cm2

0.01 Ohm （1x10-9）*

阻抗分析

5 MHz，AT-cut

10 MHz，AT-cut

10 ~ 60 ℃（活性测量池温度控制）

~ 20 mm2

~ 0.1 mg/cm2

0.1mm (取决于材料的柔软度)

以太网

100 ~ 250 VAC（45 ~ 65 Hz）

300 mL (窗口池) ~ 2 mL (流动池)

（可以提供更小样品体积的池子**）

静止点，批流或连续流（蠕动泵）

层流，批流或连续流

4或8种液体

几百点/秒（特殊应用）

重量及尺寸

流动池

窗口池

电子单元

装运重量 4.75 kg，H 165 mm，W 120 mm，D 210 mm

1 kg，H 80 mm，W 100 mm，D 150 mm

4.5 kg，H 255 mm，W 157 mm，D 250 mm

20 kg

**灵敏度（液体）(5 MHz晶体)

1个数据点 / 6秒（25℃）

1个数据点 / 秒（25℃）

8个数据点 / 秒（25℃）

0.05 Hz，对应于0.9 ng/cm2

0.2Hz，对应于3.5 ng/cm2

0.5Hz，对应于 ~ 9 ng/cm2

*： 阻抗（R）分辨率相对应的与损耗分辨率大约为1×10-9。这个数量级比实际需要的高几个数量级，因为在液体环境中损耗观测值的范围通常为10-6数量级

**：更小的体积可以利用自动取样器分配到开放池来测量

主要特点：

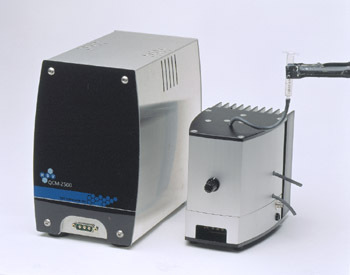

KSV QCM-Z500能够测量宽范围的晶体共振频率

用户友好的智能化软件和仪器帮助操作者使用快捷

测量速度快，可以高达几百个数据点/每秒，可进行高速过程监测

**的温度稳定性可以在几分钟内提供可靠的数据，测量时间根据研究的时间而定，可以从几秒钟到几周时间
