DB3I-DA5A
直接联系
上海托克智能仪表有限公司
上海
1万元以下
TUOKE
DB3I-DA5A
1360
电流电压表，变送输出表，电流表

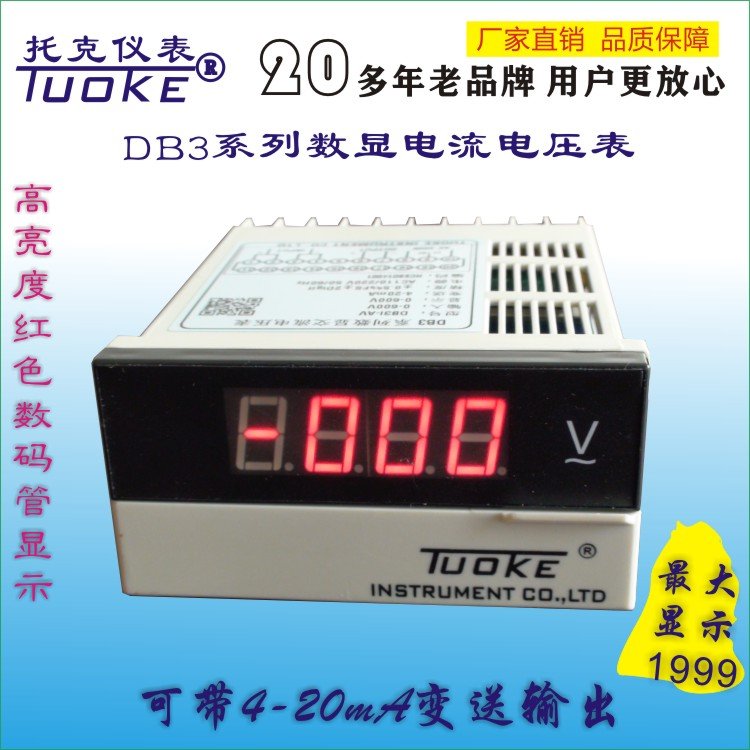

| 特点 ◎ 可带4~20mA模拟变送输出◎ 红色高亮数码管14.2mmH◎ 外形尺寸48H×96W◎ 显示范围±1999◎ 电源电压AC110/220V一、 型号及含义 二、 交流电压测量型 号量 程分辩力输入阻抗测量不准确度输入极限DB3-AV0.20-199.9mV100uV5MΩ±0.5%F.S±2Digit5VDB3-AV20-1.999V1mV5MΩ±0.5%F.S±2Digit10VDB3-AV200-19.99V10mV5MΩ±0.5%F.S±2Digit50VDB3-AV2000-199±0.5%F.S±2Digit750V说明:1.DB3-AV20为不带4∽20mA变送输出。DB3I-AV20为带4∽20mA变送输出的型号,其他各型号相同. 2.在测量交流电流时，如需要配置电流互感器其二次端额定电流5A，在测量交流电压时，其互感器二次端额定电压100V。大于5A电流输入时必须另外配置电流互感器，以及高于600V电压输入时必须配置电压互感器。 3.在测量直流电流时,如需配置电流分流器其二次变比标准电压75mV,大于2A电流输入时必须另配分流器.六、 技术参数输入方式 单端输入 A/D转换 双重积分 测量速度 约2.5次/秒 频率范围 45∽400Hz（仅对交流 ）溢出显示“-1”或“1”显示 红色数码管 （14.2mmH）极性显示 只显示“ ”Display“ ”only电源 AC110/220V 50Hz/60Hz功耗 ≤4.5VA耐压 AC 1500V 1min绝缘电阻 DC 500V≥100MΩ重量 Abt.500g七、 连接图八、 外形及开孔尺寸九、 使用保存注意事项1、 使用前，仪表需通电予热15分钟。2、 适宜使用环境温度0~+40℃，相对湿度85％以下。3、 本仪表校准时间间隔为一年。4、 若输入信号伴随高频干扰，应在线里用高频过滤器。5、 输入导线不宜过长。如被测信号输出端与仪表距离不能缩短，请用双绞屏蔽线，屏蔽层与信号低端相连。6、 若长期存放未使用，请每三个月通电一次，通电时间不少于4小时。 |
