概述：

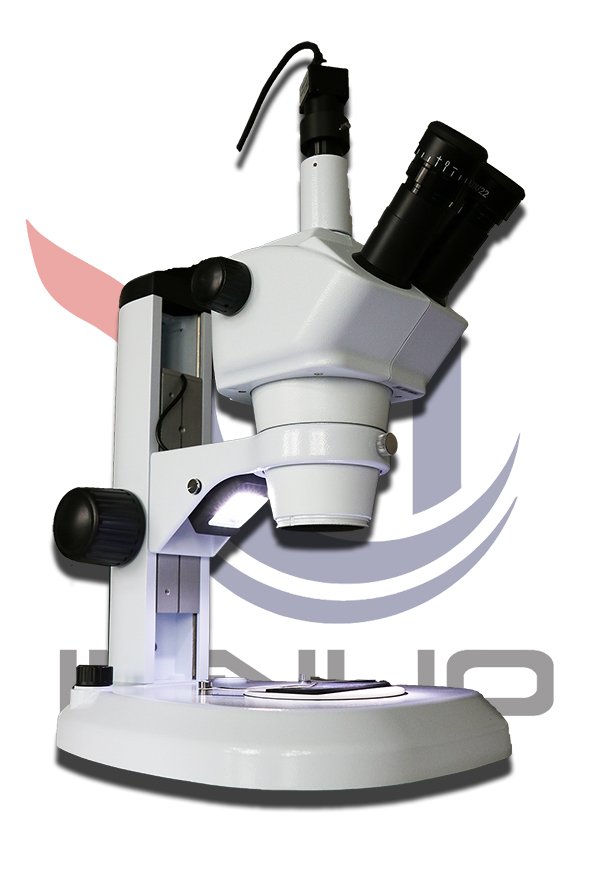

   TH100A炭黑分散度检测仪，用于检测聚烯烃管材、管件及混配料中颜色和炭黑的分散度；通过对炭黑粒团的尺度、形态、以及散布情况的测量，可以建立起这些参数与力学性能、抗静电性能、吸湿性能等宏观性能指标的内在联系，这将对塑料材料的品质保障、生产工艺、新品研发产生积极影响，同时推进企业和行业技术水平地快速提升。本仪器符合国际标准GB/T 18251-2000，关键部件采用了国产品牌双目显微镜，高分辨率、高清晰度的CCD相机，配合强大的软件功能支持，能够快捷准确地测得粒子或粒团的尺寸及其分散度，全部过程实现自动化，用户只需要实现加样，软件自动实现颗粒图片的采集，自动保存，自动计算各种参数。

技术特点：

l  宽范围的粒径分布，从微米级到毫米级的一个跨度。

l  500万像素CMOS图像传感器，图像分辨率极大提高。

l  任意可调30度斜射光源强度。

l  非常方便的分割粘连颗粒，鼠标左右点击即可分割任意粘连颗粒。

l  非常方便的去除干扰颗粒，鼠标左右点击既可去除任意干扰颗粒

l  采用USB数据接口，与微机的兼容性更强。仪器与计算机分离，可配任意具有USB接口之计算机；台式、笔记本、移动PC均可。

l  可保存单张颗粒图像，也可保存连续多张测量图片。

l  测量结果非常便利化，自动计算炭黑颗粒分散粒度分布图，并自动直接给出炭黑分散等级。

l  非常强大的数据报表统计功能。支持各种形式的数据结果报表格式。

l  软件适应各种操作系统，WIN10，WIN7,WINXP,VISTA,WIN2000等。

l  自适应各种分辨率屏幕。

l  软件个性化，提供测量向导等众多功能，方便用户操作；测量结果输出数据丰富，保存在数据库中，能用任意参数，如操作者姓名，样品名，日期，时间等进行调用分析，与其他软件实现数据共享。

l  仪器造型美观，体积小重量轻。

l  测量精度高，重复性好，测量时间短。

l  考虑到测试结果的保密要求，只有授权操作者才能进入相应

l  数据库读取数据和处理。

l  配置标准样品，可以对仪器的每个放大倍率进行校正。

技术参数：

l  测量原理：图像分析法

l  测量范围：0.5μm～10000μm

l  测量分析时间：正常条件下小于3分钟（从开始测量到显示分析结果）。

l  重现性：3%（体积平均直径）

l  粒径等效原理：等面积圆直径和等效短径

l  粒度统计参数：体积（重量）和颗粒数

l  成像分辨率：2048*1024（300万像素数码摄像头）

l  图像大小： 1280×1024像素

l  光学放大倍数：100倍

l  通讯接口：USB接口

l  样品台：10 mm×3 mm

l  电源：110-120/220-240V  0.42/0.25A  50/60Hz(显微镜)

工作条件：

l  1.室内温度：15℃-35℃

l  2.相对温度：不大于85%（无冷凝）

l  3.建议用交流稳压电源1KV，无强磁场干扰。

l  4.由于在微米级的范围内的测量，仪器应放在坚固可靠、无振动的工作台上，并且在少尘条件下进行测量。

l  5.仪器不应放在太阳直射、风大或温度变化大的场所。

l  6.设备必须接地，保证安全和高精度。

l  7.室内应清洁、防尘、无腐蚀性气体。

l  耗材：载玻片

工作原理：

     炭黑分散度测定仪将现代电子技术与显微镜方法相结合，用摄像机拍摄经显微镜放大的颗粒图像，图像信号进入计算机内存后，计算机自动对炭黑粒团的尺度（当量直径、长短径、面积、周长等）和形态方面（圆整度、矩形度、长宽比等）进行分析和计算,*后给出测试报告。

     光学显微镜首先将待测的微小颗粒放大，并成像在CCD摄像机的光敏面上；摄像机将光学图像转换成视频信号，然后经过USB数据线传输并存储在计算机的处理系统里。计算机根据接收到的数字化了的显微图像信号，识别颗粒的边缘，然后按照一定的等效模式，计算各个颗粒的相关参数。一般而言，一幅图像（即图像仪的一个视场）包含几个到上百个不等的颗粒。图像仪能自动计算视场内所有的颗粒的尺寸参数和形态参数，并统计，形成测试报告。当已经测到的颗粒数不够多时，可以通过调整显微镜的载物台，换到下一个视场，继续测试并累计。

一般而言，被测颗粒不是球形的，我们所说的粒径是指等效圆的粒径。在图像仪中，可以根据客户需要取不同的等效方式，例如：等面积圆、等效短径、等效长径等；其优点为：除粒度测量外可以进行一般的形貌特征分析，直观、可靠。
