概述

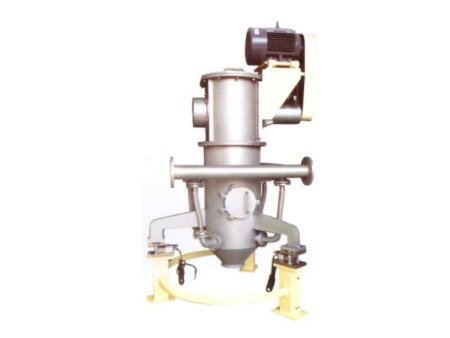

•惰性气体保护气流粉碎分级系统是在流化床气流粉碎分级机的基础上，采用氮气或二氧化碳作为粉碎工作介质，由氮气压缩系统、氮气滤清系统、粉碎系统、分级系统、收集系统、加、卸料系统、氮气纯度测试补充系统、制氮系统以及电气控制系统组成。成套设备其生产制造工艺为我公司成熟技术，质量可靠，性能稳定。在金属粉末，易氧化原料及易燃易爆物料加工中已得到广泛应用。

♦ 设备特点

•惰性气体保护气流粉碎分级机整个生产流水线采用全封闭负压循环运行，大多采用PLC编程控制，尽量减少人为操作和控制因素，控制柜可安放于远处单独的控制房，包装出料采用自动包装机，现场观测采用监控探头，可完全做到无人操作。安 全方面，惰性气体保护粉碎分级机主要有以下特点：

1、隔绝氧气。设备投料启动前，先用氮气置换密闭循环系统中的空气，同时密闭加料、卸料系统可将加、卸料过程中带入的少量空气用氮气置换出来，保持系统内氧含量基本稳定。

过程中用氧气含量测试仪不断监测气流中的氧气含量，超过一定程度时便立即补充氮气，使其氧气含量始终保持在安全生产标准之内。

2、控制气粉浓度。设备配套的加料系统，为全封闭、匀速装置，由控制柜编程控制。全封闭起到隔绝氧气的作用，匀速则控制加入的设备内部的物料浓度，加料速度任意可设置。

匀速加入到设备内部的物料如在设备内部产生堆积，安 全也没有保证。所以，设备外形，比如管道的弯曲角度;各部件的形状等等，都通过科学计算，拒绝设备内部的死角，同时通过设备内高速气流的带动与冲刷，粉体在管道内不会堆积。

3、及时释放静电及消灭点火源。脉冲反吹收集器用带碳钢丝特种滤料，可以及时消除静电，同时保证脉冲清灰干净。设备为全金属构件，全部接地，以尽量释放粉体静电。

4、循环空气冷却。因全系统为闭路循环系统，设备内部有多个运动部件，在高速运动中会产生一定温度，而温度对加工中的安 全来说至关重要。故设备在管道上安装有散热片式冷却器一个，能有效降低设备长时间工作或高温环境下工作带来的隐患。

5、防爆。全系统在全线管道不同位置布有防爆孔，在因系统内部压力及浓度超标引起的爆鸣和爆炸时将损失降低。全系统所采用的电机等装置均为防爆电机，密封性能好，有效降低粉尘的堆积。

6、应急停机。设备应急停机触发开关与氧含量测试仪连接，通过氧含量测试仪监控的氧含量浓度，在预定时间内仍未达到预设值的，触发应急停机，设备停止加料，引风机关停，分级机延迟关停，氮气补充系统继续工作直至人工关停。
