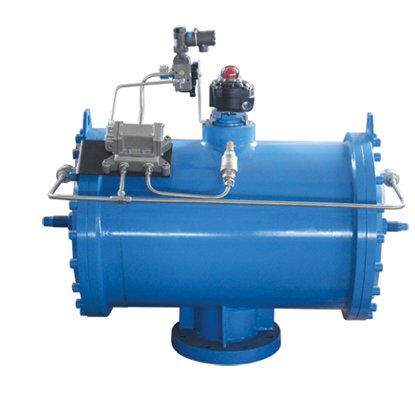

GT大规格气动执行器

　　1、接受连续的气信号，输出直线位移（加电/气转换装置后，也可以接受连续的电信号），有的配上摇臂后，可输出角位移。

　　2、有正、反作用功能。

　　3、移动速度大，但负载增加时速度会变慢。

　　4、输出力与操作压力有关。

　　5、可靠性高，但气源中断后阀门不能保持（加保位阀后可以保持）。

　　6、不便实现分段控制和程序控制。

　　7、检修维护简单，对环境的适应性好。

　　8、输出功率较大。

　　9、具有防爆功能。

工作原理

　　当压缩空气从A管咀进入气动执行器时，气体推动双活塞向两端(缸盖端)直线运动，活塞上的齿条带动旋转轴上的齿轮逆时针方向转动90度，阀门即被打开。此时气动执行阀两端的气体随B管咀排出。反之，当压缩空气从B官咀进入气动执行器的两端时，气体推动双塞向中间直线运动，活塞上的齿条带动旋转轴上的齿轮顺时针方向转动90度，阀门即被关闭。此时气动执行器中间的气体随A管咀排出。以上为标准型的传动原理。根据用户需求，气动执行器可装置成与标准型相反的传动原理，即选准轴顺时针方向转动为开启阀门，逆时针方向转动为关闭阀门。单作用(弹簧复位型)气动执行器A管咀为进气口，B管咀为排气孔(B管咀应安装消声器)。A管咀进气为开启阀门，断气时靠弹簧力关闭阀门。

特点

　　紧凑的双活塞齿轮，齿条式结构，啮合精确，效率高，输出扭矩恒定。

　　铝制缸体、活塞及端盖，与同规格结构的执行器相比重量*轻。

　　缸体为挤压铝合金，并经硬质阳极氧化处理，内表面质地坚硬，强度，硬度高。采用低摩擦材料制成的滑动轴承，避免了金属间的相互直接接触，摩擦系数低，转动灵活，使用寿命长。

　　气动执行器与阀门安装、连接尺寸根据国际标准ISO5211、DIN3337和VDI/VDE3845进行设计，可与普通气动执行器互换。

　　气源孔符合 NAMUR 标准。

　　气动执行器底部轴装配孔(符合ISO5211标准)成双四方形，便于带方杆的阀线性或45°转角安装。

　　输出轴的顶部和顶部的孔符合 NAMUR 标准。

　　两端的调整螺钉可调整阀门的开启角度。

　　相同规格的有双作用式、单作用式(弹簧复位)。

　　可根据阀门需要选择方向，顺时针或逆时针旋转。

　　根据用户需要安装电磁阀、定位器(开度指示)、回信器、各种限位开关及手动操作装置。
