1、产品简介

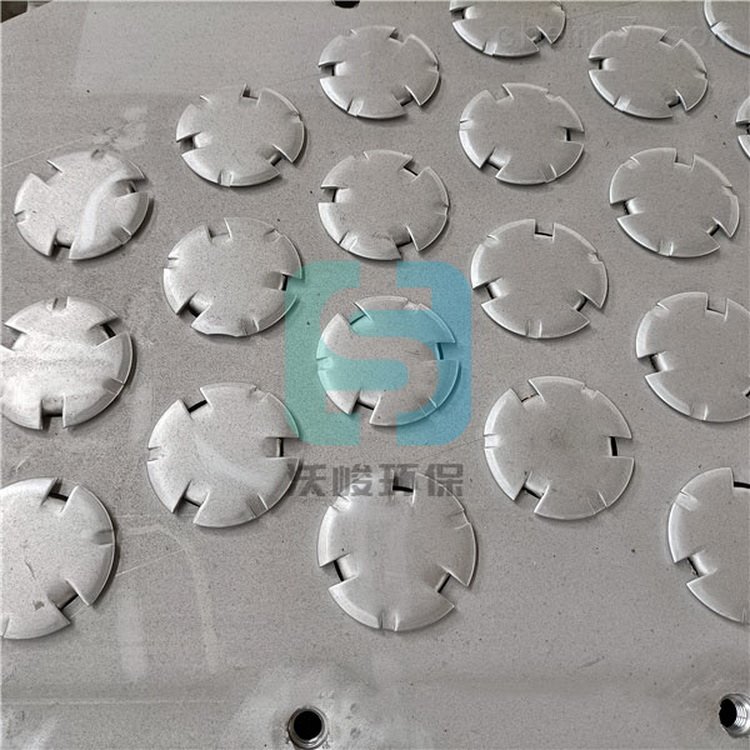

浮阀塔盘F-型（国外通称V-型）是用钢板冲压而成的圆形阀片，浮阀塔F-型下面有三条阀腿，把三条阀腿装入塔板的阀孔之后，用工具将腿下的阀脚扭转90°，则浮阀就被限制在浮孔内只能上下运动而不能脱离塔板。当气速较大时，浮阀塔F-型浮阀被吹起，达到*开度；当气速较小时，气体的动压头小于浮阀自重，于是浮阀塔F-型浮阀下落，浮阀周边上三个朝下倾斜的定距片与塔板接触，此时开度小。定距片的作用是保证较小气速时还有一定的开度，使气体与浮阀塔F-型塔板上液体能均匀地鼓泡，避免浮阀与塔板粘住。浮阀塔F-型浮阀的开度随塔内气相负荷大小自动调节，可以增大传质的效果，减少雾沫夹带。

2、F1浮阀塔盘结构原理
    在塔盘上开有许多孔，每个孔上都装有一个阀，当没有上升汽相时，浮阀闭合于塔板上，当有汽相上升时，浮阀受汽流冲击而向上启开，开度随汽相的量增加而增加，上升汽相穿过阀孔，在浮阀片的作用下向水平方向分散，通过液体层鼓泡而出，使汽液两相充分接触，达到理想的传热传质效果。

3、F1浮阀塔盘的特点
金属浮阀塔盘的主要特点如下：
(1)处理能力比舌型,筛板小一些,比泡罩塔盘大;
(2)操作弹性大;
(3)干板压降较大,比舌型,筛板塔盘大,比泡罩塔盘压降小,塔板上液面梯度较小;
(4)雾沫夹带较小;
(5)结构简单,安装方便。

4、技术要求：
浮阀塔盘筛孔的孔间距要考虑塔板上气液两相接触的要求。孔间距过小，会加剧穿过相邻筛孔的 气泡相互撞击和聚并，增加板压降和雾沫夹带。孔间距过大，会使鼓泡不均匀，孔间液层出现死区，影响气液接触传质，降低传质效率。一般孔间距为孔径的2.5~4倍。根据开孔率的要求，有时孔间距也可扩大到孔径的2~5倍。
筛孔的排列方式可以是正三角形、等腰三角形或矩形，设计中采用正三角形法居多，因为这种排列居为均匀。在设计时，为了调整开孔率，有时也采用等腰三角形排列。

5、降液管和溢流方式
降液管是上下塔板间的液体通道。由于越过溢流堰进人降液管的是气含量较高的泡沫液，降液管要肩负气液分离的任务。因此，降液管必须具有足够的截面积和容积。降液管可为弓形、圆形，也可为矩形。根据液量和塔的直径大小，可以设置一根、两根或多根降液管。因为降液管的设置不同，液体在塔板上的溢流模式也就随之不同。如设置一根弓形降液管，则称为单溢流，即液体穿过整个塔截面，从一侧流向另一侧，返混少，塔板效率较高，结构也简单。但单溢流不能承受大液量，也不适用于大塔径。液体在塔板上是靠液面落差的重力流动，当流量大或流程长时，会造成液面梯度大，气体鼓泡不均匀。因此液量大或塔径大，应选用双溢流或多溢流。
浮阀塔盘接至流向：常见的板式精馏塔中，通常是气相自下而上走阀孔，液相流过塔盘表面，在塔盘上完成汽、液传质过程后，液相通过降液管流到下层塔盘。塔中，液相走阀孔，自上层塔盘直接落至下层塔盘，气相从升气通道上升，这个升气通道类似于常规塔的降液管。
