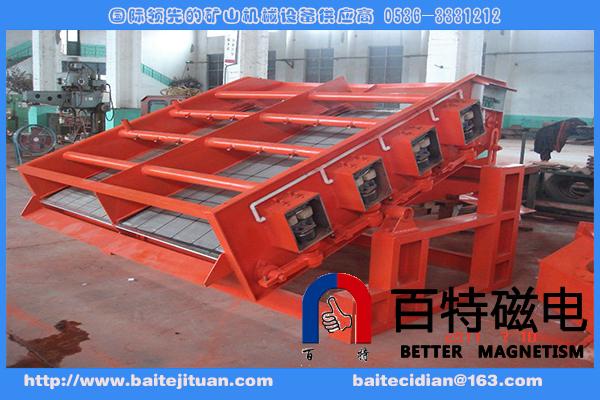

高频电磁振网筛
产品概述
高频电磁振网筛是一种新型的筛面振动的筛分机械。高频电磁振网筛通过振动系统直接激振筛面而筛框不动,振动系统处于共振状态工作,使筛机具有低功耗、无动载、维修简便的特点。筛面振幅由若干组振动系统分别控制,可随时分段调节。筛网是由分别独自张紧的复合筛网和托网组成,自清能力强,更换方便。
技术特点
◆分段调节激振器的振幅,一般为1~2毫米。
◆振动频率高,可达每分钟3000次。
◆筛面振动强度大,可达9倍的重力加速度,是一般筛机的3倍。
◆能耗小,每组电磁激振器的功率是0.35KW。
◆筛网为不锈钢丝编织,柔软适度更换便捷。
◆筛分效率高,不易堵筛孔,处理量大。
工作原理
高频电磁振网是采用结构亲颖的电磁激振器做动力源,每台筛机布置若干组电磁激振器,这些激振器由电控箱控制,可分别独立调节电磁激振器的震动力的大小,从而达到分选设计目的。电磁激振器是由电磁铁、振动杆、振动臂、激打器、橡胶弹簧等组成。
当电磁铁通电后引发橡胶弹簧产生形变,带动振动杆和振动臂振动,通过振动臂驱动激打器轴扭转振动,激打器上端装有筛体宽度的橡胶帽,由他托隹筛网,并把振动力传给筛网,从而达到筛网动而筛体不动的目的。
外观尺寸图
主要技术参数
使用现场
