真空气淬炉
直接联系
郑州博纳热窑炉有限公司
河南
面议
博纳热
真空气淬炉
4502

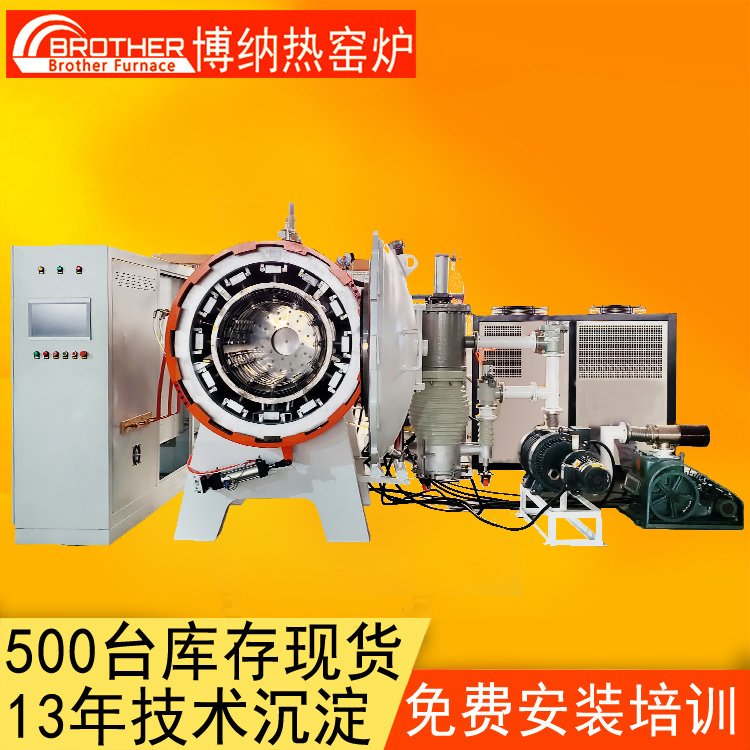

高温真空气淬炉博纳热 BR-QCL 型真空卧式高压气淬炉是一种由压力冷壁式炉壳与石墨电加热炉胆、真空系统、冷却系统等组成的电加热炉，该炉保温材料为石墨毡，按工件摆放方式可分为立式或者卧室、按吹风方式可分为圆周吹风或者上下吹风，该炉可配备热搅拌风机进行低温搅拌（选配需加搅拌风机），可在任意温度放气（选配：需加阀门换热器）。
该真空气淬炉广泛应用于航天/航空、兵器、汽车、电子、机械工业等领域。可进行退火，回火， 淬火，钎焊等热处理工艺。
由石墨加热体，石墨软毡和硬毡组成加热室，**温度可达到1320℃.
多列石墨喷管，均匀的沿隔热层内壁圆周方向分布在加热室里。在气淬时强制气体均匀的从石墨喷管喷出，有效的达到均匀淬火。
料台由石墨支柱、石墨炉床和炉床上的AL2O3隔条组成。此结构可防止高温时料盘和石墨炉床的粘结。
气冷系统：在炉体后部有高压叶轮风机、多级高效铜-铜换热器和风管导流装置等组成。气冷时，充入高纯氮气或高纯氩气，在高速叶轮风机的驱动下，气体经过高效率的铜-铜换热器吸进叶轮，经过叶轮换向，通过风管导流装置均匀的从石墨喷管喷向工件，使工件均匀的强制冷却。
气冷压强 1-10 bar 可任意调节。
**冷却速率：空炉由 1200℃ 冷却至 300℃ 少于5分钟.
高温真空气淬炉技术参数规格
| 主要技术指标 | |
| 炉型结构 | 单室，卧式 |
| 炉体与炉门关闭方式 | 新型铰链、锁圈快速卡紧、气缸驱动 |
| 炉膛尺寸 | 450×300×300mm(L*W*H) |
| **装炉量 | 80kg / 炉（含工装） |
| **温度 | 1320 ℃ （*多保温 10 分钟） |
| 真空下工作温度 | 500-1250℃ |
| 真空参数 | ● 极限真空度4×10-1Pa ● 工作真空度4Pa ● 压升率（充分烘炉后测试）：≤3Pa/h ● 抽空速率（从开阀到工作真空度）：≤20 min ● 分压范围：10-800Pa ● 炉内**压力（**压力）：≤6 bar |
| 冷却参数 | ● 冷却速度（炉温从 1200℃-300℃，6bar 压力，700KG 以内，满足要求水量合水温配置）：5 分钟 ● 风管根数（18 根主管、6 根小风管）、风管材质：18 根主风管、材质：无缝管 ● 换热器材质：紫铜、翅片管 ● 换热器进水方式：后进、前出 |
| 输入电压 | 380V 3相，50Hz |
| 设备总功率 | 125kVA |
| 加热额定功率 | 80KW |
| 风冷电机功率 | 45kW |
| 冷却水 | 冷却水入口温度：20-32℃ 冷却水压力：0.2—0.3MPa |
| 设备总重量 | 约3吨 |
| 占地面积 | 约20平米 |
| 冷却气体 | N2/Ar 纯度 99.99 以上 |
| 压缩空气压力 | 0.4—0.6MPa |
| 控制系统 | ● 控温方式：可编程自动单区控温 ● 控制方式：全自动/手动控制 ● 冷却方式：风冷\随炉冷却 |
注：其他炉膛尺寸可定制！
