粉体行业在线展览
粉体行业在线展览
氟橡胶
直接联系
浙江孚诺林化工新材料有限公司
浙江
面议
孚诺林
氟橡胶
1206
常规参数
孚诺林®26202、26302为低门尼氟橡胶，由偏氟乙烯（VF2）和六氟丙烯（HFP）共聚而成，通常应用于汽车，液压，电器和化工等行业。孚诺林低门尼氟橡胶具有良好的流动性。它对油，燃料，脂肪族，芳香族碳氢化合物、润滑剂和大多数无机酸具有**的耐受性。
常规 | |||||
特征 | 低门尼粘度 | ||||
应用 | 注射成型的O型密封圈；密封垫；挤压型材；密封件；板材；管材；复杂型零件 | ||||

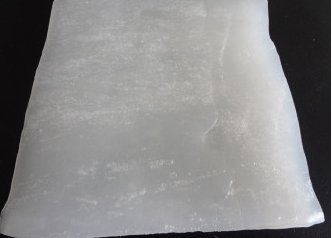

外形 | 白色或淡黄色胶片 | ||||
项目 | 典型值 | 试验方法 | |||
26202 | 26302 | ||||
物理性质 | |||||
氟含量（mass%） | 66 | 66 | |||
密度（g/cc） | 1.81~1.83 | 1.81~1.83 | ASTM D297 | ||
门尼粘度 | 20~29 | 30~42 | ASTM D1646 ML 1+10 at 121°C | ||
水含量 | 0.15 | 0.15 | ASTM D 5668 | ||
溶解度 | 易溶于酮和酯 | ||||
硫化特性 | |||||
T10（s） | <170 | <140 | ASTM D5289 | ||
T90（s） | <280 | <240 | ASTM D5289 | ||
力学性能 | |||||
拉伸强度（MPa） | 11.0 | 12.0 | ASTM D412 Method A | ||
100% 模量 | 4.2 | 4.5 | ASTM D412 Method A | ||
断裂伸长率（%） | 180 | 180 | ASTM D412 Method A | ||
撕裂强度（KN/m） | 18 | 19 | ASTM D624 | ||
硬度, 邵尔 A | 78 | 77 | ASTM D2240, Type A | ||
压缩**变形 | 20 | 19 | ASTM D395, Test B 70 hours at 200℃ | ||
