全自动测量设备，采用CIE127标准对正面发光或侧面发

光的LightBar上每颗LED进行光强度测量或光通量测量，

光强与光色的一致性是基本功能，独特的功能以经过LC

D面板后的光强、色域、色温作为判定合格的依据，保证

合格的LightBar 符合面板显示器对色彩要求。

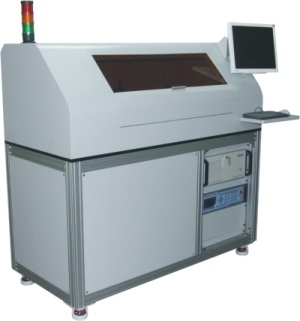

卓立LightBar 测试系统具有高稳定度且高精准度的测量能

力，以淘汰不良品的方式来提高产品的优良率，为LightB

ar 检测的**选择。

用AT机台加上配有同色异谱分辨能力的LED Tester 做测试实验，测试的判断模式：若材料落于BIN内(同色)才进行同色异谱判别，一.若同色同谱则更新BIN字段，二.若同色异谱则保留原分BIN条件，经测试全部442颗材料，得到同色同谱的49颗（如图一），同色异谱393颗（如图二）， 同色异谱现象非常严重，背光用Light Bar LED同色异谱的现象*终就是LED TV产生色差， 白平衡不一致，严重的后果可能是造成 退货。

1.符合CIE-127标准，**光谱校正

2.显示CIE色品坐标及分布图

3.测量软板或硬板LightBar

4.测量正面或侧面发光LightBar

5.测量单根或多根LightBar；

6.显示LightBar上每颗LED的色域图

软件色彩分析

1.显示LightBar上每颗LED光强、色温，同时显示经过LCD面板后的光强、色温，为LCD面板客户提供*直观的测量数据；

2.显示NTSC色域，显示LightBar经过LCD面板后的色域与NTSC色域的比值，提供**的色域评估，同时协助LCD面板厂家做投产前的工厂能力评估。

3.统计LightBar上所有LED色域叠加图，分析SMD LED的来料一致性。

@CIE 127B
