金相显微镜VMM 5000

直接联系

苏州费马科仪自动化技术有限公司

江苏

产品规格型号

参考报价：

面议

关注度：

654

产品介绍

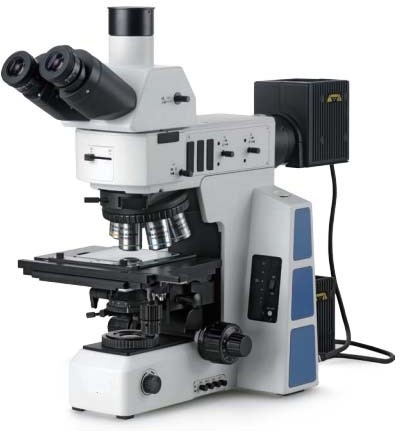

研究级正置金相显微镜VMM5000

VMM 5000 是一款研究级正置金相显微镜，采用全新设计的无限远色差校正光学系统和无限远长工作距明暗场半复消色差专业金相物镜，全面涵盖反射明场、反射暗场、透射明场、透反射偏光、反射微分干涉等多种观察方式，满足多种研究需求，可广泛应用于铸造、冶炼、热处理、失效分析、线路板和半导体的研究，原材料检验或材料分析等多种检测，为客户提供完善的工业检测解决方案。

多档分光比观察头设计

全新 VMM5000 系列观察筒，采用宽光束成像系统设计，支持 26.5mm 世界先进的超宽视野观察，带给您全新的大视野体验。两档式正像铰链三目观察筒，保证样品的移动方向与您通过目镜观察到的方向一致，使操作更加得心应手。

三档式铰链三目观察筒，在成像光线全部用于双目观察或三目摄影的基础上，增加一档 20% 用于双目观察，80% 用于显微摄影，方便用户同时对镜下图像与视频图像进行对比观察；

偏振系统

偏振系统包括起偏器和检偏器，可做偏光检测，在半导体和 PCB 检测中，可消除杂光，细节更清楚。检偏器分为固定式检偏器和 360 度旋转式检偏器。360° 旋转式检偏器可在不移动标本的情况下，方便的观察标本在不同偏振角度光线下呈现的状态。可在偏振系统的基础上加载全新研发微分干涉器，建立诺曼尔斯基微分干涉衬比系统。

诺曼尔斯基微分干涉衬比系统

全新研发的 U-DICR 微分干涉组件，可以将明场观察下无法检测的细微高低差，转化为高对比度的明暗差并以立体浮雕形式表现出来，如 LCD 导电粒子，精密磁盘表面划痕等

中性密度滤色镜连动明暗场观察设计

照明器前端的拨杆可使明暗场观察切换更加方便，并带有中性密度滤色镜（ND50）联动功能。由于暗场观察时通常需要将光源开得比明场观察更亮，此功能设计可以避免用户在由暗场切换至明场时，眼睛不会受到强光的刺激，提高使用的舒适性。

透反射照明装置，光源兼容

12V100W 超长寿命灯箱，采用 PHILIPS 7724 型卤素灯，为系统提供充足、均匀的照明环境。摇出式消色差聚光镜（N.A.0.9）系统，优化柯拉照明低倍表现，有效校正色差球差，得到理想的图像

专业无限远长工作距半复消色差金相物镜

●明暗场物镜只需一个镜头就能胜任明场、暗场、偏光、微分干涉观察。暗场图像亮度得到增强，提高了样品的检出能力。

●本系列物镜严格挑选高透过率的镜片和先进的镀膜技术，真实还原样品的自然色彩；

●明暗场物镜采用铝制外套，大大减轻了重量，对防止环境污染，改善物镜转换的操控性做出了贡献；

●半复消色差设计具有**的色差校正性能，提高了观察图像的衬度、清晰度。

●长工作距物镜广泛适用于各种检测领域，轻松实现无损检测。

●专用明场半复消色差物镜可供选择

人机工程学设计，触手可及的操作

●镜座底侧低手位调光装置，可灵活调节光线强弱，并在数字调光屏上显示相应电压。可配合左手位粗微调焦，提高工作效率。

●数字调光屏上的开关可一键切换透反射照明，复位按钮将光强设置在使用 LBD 滤色镜进行显微摄影时的电压，约 8V，有相机标志位置。

●镜座上装有 3 个滤色镜，另外还可以选装第四个，拉杆设计可以很容易的将滤色镜移入/移出光路。

●左右低手位粗微同轴调焦机构，带松紧调节装置。粗调行程 25mm，微调精度 1um，可用于测量 Z 轴方向极细微物体的高度，如锡球。

满足多种观察方式

全面涵盖明场、暗场、偏光、微分干涉等多种观察方式，适应多种研究需求。

●高衬度暗场观察。充分利用物镜的孔径角，能够清晰的观察到金相组织的杂质及细微缺陷

PCB 切片暗场

●简易偏光观察。采用 360°旋转式检偏器可在不移动标本的情况下，方便地观察标本在不同偏振角度光线下呈现的状态

金相组织简易偏光

●DIC 微分干涉观察。IMM5000 配置的微分干涉组件，可以将明场中无法检测到的高度差异，以浮雕的形势表现出来，适用于检测高度差异及其微小的样品，包括金相组织、矿物和晶元表面等

半导体微分干涉

技术参数表

VMM5000 研究级正置金相显微镜技术规格表						配置
光学系统	无限远色差校正光学系统					●
观察筒	30°倾斜，正像，无限远铰链三通观察筒，瞳距调节：50mm~76mm，两档分光比双目:三目=100：0 或 0:100					●
	30°倾斜，倒像，无限远铰链三通观察筒，瞳距调节：50mm~76mm，三档分光比双目:三目=100：0 或 20:80 或 0:100
目镜	高眼点大视野平场目镜 PL10X25mm，视度可调					●
	高眼点大视野平场目镜 PL10X25mm，带单刻度十字分划板，视度可调					○
	高眼点大视野平场目镜 PL10X26.5mm，视度可调					○
	高眼点大视野平场目镜 PL10X26.5mm，带单刻度十字分划板，视度可调					○
物镜无限远长工作距平场明暗场半复消色差专业金相物镜	倍率	数值孔径(N.A.)	工作距离(W.D.)	盖玻片厚度	共轭距(mm)
	5X	0.15	13.5mm	-	∞	●
	10X	0.30	9.0mm	-	∞	●
	20X	0.50	2.5mm	0	∞	●
	50X	0.80	1.0mm	0	∞	●
	100X	0.90	1.0mm	0	∞	○
物镜无限远长工作距平场明场半复消色差专业金相物镜	倍率	数值孔径(N.A.)	工作距离(W.D.)	盖玻片厚度	共轭距(mm)
	5X	0.15	19.5mm	-	∞	○
	10X	0.30	10.9mm	-	∞	○
	20X	0.50	3.2mm	0	∞	○
	50X	0.80	1.2mm	0	∞	○
	100X	0.90	1.0mm	0	∞	○
物镜转换器	内定位 5 孔明暗场转换器，带 DIC 插槽					●
机架	透反两用机架，低手位粗微同轴调焦机构。粗调行程 25mm，微调精度 0.001mm。带有防止下滑的调节松紧装置和随机上限位装置。内置 100-240V 宽电压系统，双路电源输出，采用数字调光，具有光强设定与复位功能、反射/透射光切换开关，内置透射光滤色镜（LBD、ND6、ND25)					●
载物台	右手位 4 英寸机械平台，行程 105mmx102mm，带Y 轴锁定机构，可带透射系统挡光板，带玻璃载物台板					●
照明系统	明暗场反射照明器，带可变孔径光阑，视场光阑，中心可调；带明暗场照明切换装置；带滤色片插槽，带起偏镜/检偏镜插槽；12V100W 卤素灯室，透、反射通用预定中心					●
聚光镜	摇出式消色差聚光镜（N.A.0.9）					●
微分干涉	DIC 微分干涉组件					○
滤色片	蓝色滤色片					●
	绿色滤色片					●
	黄色滤色片					○
偏光附件	起偏镜插板，固定式检偏镜插板，360°旋转式检偏镜插板					○
电源	自适应宽电压 90-240V					●
摄影摄像	三目同步光学光学输出，0.35X、0.5X、0.65X、1X（任选其一），C 型接口，可调焦，500/630 万像素 CMOS 相机，USB2.0 接口，直连电脑采集图像，免采集卡					○

●标配 ○选配
