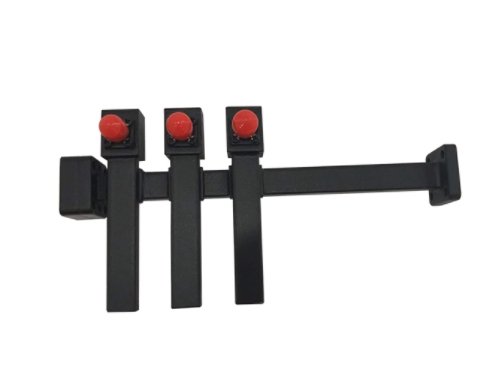

波导十字叉耦合器
直接联系
成都欧拉微波元器件有限公司
四川
面议
成都欧拉
波导十字叉耦合器
17
产品概述
产品广泛用于微波测量、取样、大功检测、微波馈电系统、雷达、通讯、导航、卫星通信等系统中，有矩形、扁矩形、中等扁矩形、双脊等标准波导类型，产品频率范围覆盖5.85-40GHz，标准矩形波导从BJ70到BJ320,全波导带宽内的典型主线驻波VSWR≤1.05,副线驻波≤1.1，耦合度为30-60dB可任选，具有方向性高，VSWR小，频率响应低和全波导带宽等特点。波导高方向性耦合器的基本材料为铜材，铝材，表面处理有镀银，镀金，镀镍，钝化，导电氧化等处理方法。波导耦合器的外形尺寸，法兰，接头类型，材料，表面处理和电气指标要求均可以按用户要求定制。
产品型号 | 波导规格 | 频率(GHz) | 主线驻波 | 副线驻波 | 耦合度 | 方向性 | 耦合度精度 |
CCWG14CXA10 | BJ14(WR650) | 1.13-1.73 | 1.05 | 1.1 | 30-60 | 15 | ±1 |
CCWG18CXA10 | BJ18(WR510） | 1.45-2.2 | 1.05 | 1.1 | 30-60 | 15 | ±1 |
CCWG22CXA10 | BJ22(WR430) | 1.7-2.61 | 1.05 | 1.1 | 30-60 | 15 | ±1 |
CCWG26CXA10 | BJ26(WR340) | 2.17-3.3 | 1.05 | 1.1 | 30-60 | 15 | ±1 |
CCWG32CXA10 | BJ32(WR284) | 2.6-3.95 | 1.05 | 1.1 | 30-60 | 15 | ±1 |
CCWG40CXA10 | BJ40(WR229) | 3.22-4.9 | 1.05 | 1.1 | 30-60 | 15 | ±1 |
CCWG48CXA10 | BJ48(WR187) | 3.94-5.99 | 1.05 | 1.1 | 30-60 | 15 | ±1 |
CCWG58CXA10 | BJ58(WR159) | 4.64-7.05 | 1.05 | 1.1 | 30-60 | 15 | ±1 |
CCWG70CXA10 | BJ70(WR137) | 5.38-8.17 | 1.05 | 1.1 | 30-60 | 15 | ±1 |
CCWG84CXA6 | BJ84(WR112) | 6.57-9.99 | 1.05 | 1.1 | 30-60 | 15 | ±1 |
CCWG100CXA6 | BJ100(WR90) | 8.2-12.4 | 1.05 | 1.1 | 30-60 | 15 | ±1 |
CCWG120CXA6 | BJ120(WR75) | 9.84-15 | 1.05 | 1.1 | 30-60 | 15 | ±1 |
CCWG140CXA6 | BJ140(WR62) | 11.9-18 | 1.05 | 1.1 | 30-60 | 15 | ±1 |
CCWG180CXA6 | BJ180(WR51) | 14.5-22 | 1.05 | 1.1 | 30-60 | 15 | ±1 |
CCWG220CXA6 | BJ220(WR42) | 17.6-26.7 | 1.07 | 1.15 | 30-60 | 15 | ±1 |
CCWG260CXA6 | BJ260(WR34) | 21.7-33 | 1.07 | 1.2 | 30-60 | 15 | ±1 |
CCWG320CXA6 | BJ320(WR28) | 26.5-40 | 1.07 | 1.2 | 30-60 | 15 | ±1 |
