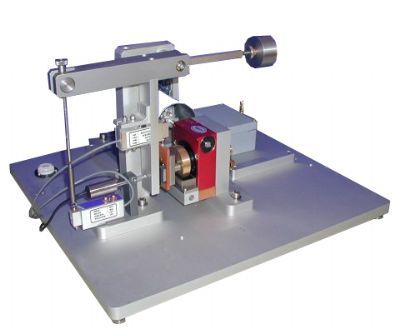

TE 97 摩擦与磨损演示试验机
设备介绍:
TE 97摩擦与磨损演示试验机用于向学生教授摩擦学初步知识，介绍摩擦磨损现象，这些现象包括干摩擦磨损，有润滑的摩擦磨损，二体和三体磨损以及粘滑现象。该单元也可进行销盘、十字圆柱和环块试验。该试验机固定在试验台上，包括完整版的控制与数据采集软件COMPEND 2000，测得数据以可与Excel电子数据表格相兼容的格式保存。该单元还包括一台电机和一个带动盘旋转的减速齿轮箱。载荷通过作用在拉伸弹簧上的螺杆施加。
该仪器还配有开槽的光学开关，用于测速的60齿齿轮，用于摩擦力测量的力传感器，用于载荷测量的力传感器，用于温度测量的2个热电偶和感知磨损的位移传感器。
测试盘的轴上装有与电绝缘了的销/块试样托架和Lunn-Furey线圈相连的导电滑环，该装置可测量接触电阻。另外，电绝缘了的试样可为电化学测试（粘着/腐蚀或磨损/腐蚀）提供方便。该试验机还配备了一套电阻加热装置为盛放在润滑剂池内的流体加热，这可为测试提供具有一定较高温度的润滑剂。对于三体磨损测试，该单元可进行环块接触模式，磨料可以是干的，也可以是浆料，他们均可在重力作用下被喂送至环合旋转盘的接触区。
技术规格:
| 马达 | 带变速驱动的马达4000 rpm时 190W |
| 齿轮箱 | 减速比20:1 |
| 转速 | 10 - 200 rpm |
| 载荷范围 | **50 N |
| 摩擦力范围 | **50 N |
| 润滑剂池的加热器 | 室温到100°C |
| 位移传感器 | +/- 2 mm (分辨率) |
| 热电偶 | k 型 |
| 电压 | 50 mV |
| 销盘式和球盘式 | |
| 盘的尺寸 | 直径50 mm x 厚10 mm（典型值） |
| 销的尺寸 | 直径4 mm x 长15 mm |
| 球的直径 | 6 mm 或 10 mm |
| 粘/滑试样 | 直径10 mm x 厚5 mm的盘 |
| 当量速度 | 磨痕半径为20mm |
| 环块 | |
| 盘的尺寸 | 直径50 mm x 10 mm厚（典型值） |
| 块的尺寸 | 30 mm x 12 mm x 2 mm（典型值） |
| 十字圆柱和球对环 | |
| 盘的尺寸 | 直径50 mm x 10 mm 厚（典型值） |
| 柱的尺寸 | 直径10 mm x 20 mm长（典型值） |
| 磨痕半径 | 10 - 20 mm |
