一. 仪器简介

在临床诊断检测和病理研究等生命科学相关领域研究中，“可视化”技术和相关仪器的开发越来越受到人们的重视。电化学发光成像技术是一种基于电化学发光反应进行的成像技术，不仅能够提供电化学信号和发光强度的信息，而且能够对其进行光学成像分析。作为一种新的生化分析手段，电化学发光成像具有设备简单、反应可控、多信息化、可视化、高灵敏度和高通量等优点。相对于荧光成像法，具有无光漂白，不需要光源和分光系统的优点；相对于化学发光成像法，具有可控性强的优点；相对于电化学检测，具有检测限低和受电极污染影响小的优点。由于在电化学发光生物传感成像中，标记物被固定在电极表面，所以不存在扩散影响成像分辨率的问题，量子产率高，响应时间短，稳定性好，可以用于高灵敏度电化学发光成像分析。本公司新进研发的REFP-1型电化学发光成像分析仪采用EMCCD图像传感器，对环境的要求低、操作简单方便、摄像时间短、灵敏度高，并且可以获得多个影像并存储。为了进一步提高发光检测灵敏度，仪器还设计有可与成像系统位置互换的PMT检测系统，使其能够完成灵敏度更高的检测需求。基于电化学发光成像高灵敏、反应可控、快速成像以及对于生物分析兼容性的特点，本仪器可以应用于潜在指纹的显现、成分识别、DNA检测、兴奋剂检测、病患临床诊断以及爆炸物检测等领域，具有重要的医学诊断、病理研究和安全保障价值。生物方面可以应用于免疫分析、基因表达、组织切片和单细胞检测、离体器官灌流、动物体内检测、肿瘤研究、细胞移植、传染性疾病、细胞凋亡、蛋白与蛋白之间的相互作用。将其发展为一种集成像分析、生物分析、指纹识别于一体的前瞻研究，为电化学发光成像技术在生命科学和法庭科学中的应用提供新的方法和思路。

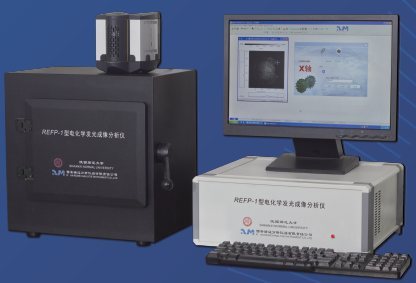

REFP-1型电化学发光成像分析仪由西安瑞迈分析仪器有限责任公司研制开发，该仪器能完成在一份样品溶液中进行多组分测量，节省样品溶液，提供更多定性定量信息。

二. 仪器组成

REFP-1型电化学发光成像分析仪由检测系统、控制测量系统构成

* 检测系统主要包含PMT组件、EMCCD成像检测组件、精密移动平台，可将被测样品精确移动到相应测试区域内，分别实现成像和发光的检测。

* 控制系统主要包含电化学测量、发光测量、移动平台和及多电极电位控制，接受来自于计算机系统的的控制指令，实现对被测样品的PMT检测、EMCCD成像和精确控制检测位置，实现对整个系统的数据采集、图像显示。。

三．应用领域：

Y指纹的显现、鉴定和成分识别

YDNA检测、兴奋剂检测、病患临床诊断

Y矿物质以及爆炸物检测

Y癌细胞早期诊断、病理研究

Y免疫分析、基因表达、组织切片和单细胞检测

Y离体器官灌流、动物体内检测、肿瘤研究、细胞移植

Y传染性疾病、细胞凋亡、蛋白与蛋白之间的相互作用

四. 仪器的主要技术参数

1. 电化学分析：

· 电位范围：-10 V ~ 10 V

· 电流范围：±250 mA

· 灵敏度：1 × 10^-9 ~ 1 × 10^-2 A 共8个量程

· 扫描速率：0.0001 ~ 200 V/S

2. 发光检测系统：

· 测量动态范围：大于5个数量级

· 测量精度：优于0.05％

· 放大器输出漂移：优于0.05％

· 信号噪声：0.5 mV（P-P值，1×）

· 积分放大器积分时间：0.001 ~ 10 s

· 系统自动调零

· 采样速率：1 ~ 200 次/秒

· 响应波长：230—920nm

3. EMCCD (可由用户选择)

· 分辨率： 512（H）× 512(V) 像素

· 感光尺寸：8.192 mm（H）× 8.192 mm（V）

· 读出速率：≤ 417frame/s 帧

· 暗电流：0.01 electron/pix/s

· 检测发光面积：5mm′ 5mm

· 光学放大倍数：40X，20X，10X，4X
