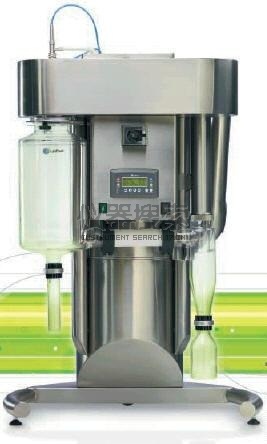

仪器简介：Labplant SD-06实验室规模喷雾干燥系统已经具备了30多年的喷雾干燥的成功经验。 SD-06实验室规模喷雾干燥系统已经包含了设备运行所必须的配置，所有的关键部分都内置仪器中，一体化设计，无需任何配件直接可以工作，也可整体放置在不锈钢平台上。所有元件均包含在不锈钢腔体中，整个设备方便的可以作为台式或立式使用。用户货到即可使用。

技术参数：

● **干燥量：1.5升H2O/h

● 进气温度范围：40-250C

● 干燥空气流量：100-300m3/小时

● 加热功率：3KW

● 空缩机能力：在4 bar 时，1.7m3/小时

● 进样速度：** 32ml/Min

● 喷嘴自动清洗装置：2.3 bar压力控制，频率可调

● 喷嘴：标配0.5mm的喷嘴

● 防阻塞装置频率： 高\中\低速三档

● 尺寸（高/宽/长）：1110x825x600mm

● 重量：80kg

●工作电压：220V/50Hz，13A

主要特点：

工作原理

SD-06采用蠕动泵进样，在高压空气的作用下，通过双流喷嘴进行气液混合，样品被雾化成微小颗粒进入喷雾圆桶，样品溶剂在热气流中迅速蒸发而干燥，*后在旋气分离器的作用下将干燥后的粉末状样品收集到样品杯中。

菜单式微处理控制器，可以直接选择进口温度、气流量、自动疏通针频率、泵速。干燥器通过RS232接口可以连接到电脑或数据记录器，实现数据采集以及过程监控和控制。

自吸蠕动泵将样品液体从容器中通过喷口进入干燥腔。同时压缩空气从外层套管进入干燥腔使液体微粒化。

热空气从上层进入与喷雾后的液体微粒相遇，物品开始干燥，干燥后的粉粒通过旋风分离器与废气分离后进入收集瓶中。废气则通过50mm直径软管直接排到大气或空气过滤装置。

优势

使用其它各种干燥方式，烘干、冻干或旋转蒸发，获得的产品都是固结的。如需得到粉状产品，还需进行研磨过滤等处理过程，且得到的产品颗粒大小和形态都不规则。

喷雾干燥可直接获得外形良好的粉体样品，颗粒呈自然球体状，并且干燥速度快。

控制功能

SD-06在设计上**限度简化各项功能的操作过程，以便使机器快速达到**的工作状态。操作者可通过液晶显示器（保护级别IP65）设置和控制以下参数：

（1）进气温度；（2）空气流速；（3）泵速；（4）防阻塞疏通装置频率。

结构

机身采用不锈钢（316）材料，具高耐腐蚀性。除玻璃器件外的所有部件全部集成在机身内。改进了所有夹子和适配器的设计，使其更便于玻璃器件的安装和拆卸。

机身后部有一个进气过滤器，可去除空气中99.99%的颗粒物，以避免干燥过程中样品受到污染。

还有专为SD-06设计的不锈钢底座可供选购。

双流喷嘴

不锈钢喷雾装置包括一个内管和一个外管。内管将液体样品导入直径很小的喷管；外管将压缩气体导入喷嘴。混和后通过喷嘴与喷管间的极小公差的缝隙形成雾状喷射。喷雾装置配备了自动防阻塞装置，当实验中使用易凝结或存在较大悬浮颗粒的样品时，可防止喷嘴发生阻塞。自动防阻塞装置由内置的压缩机驱动。

主要特点

1.不锈钢316L设计，高耐腐蚀

2.人性化操作面板，液晶显示各参数

3.更高的干燥空气流量，增加喷雾干燥效率

4.所有玻璃元件易拆卸，易清洗

5. 克服了冷冻干燥、旋转蒸发的结块现象，喷雾干燥获得的是球形粉末样品。

6.获得结果只需要50－100毫升的溶液或悬浮体。

7.喷雾干燥仪的操作只需要0.5平米的实验室面积

8.比实验工厂的设备更快速和经济，用SD-06成功获得结果后，再进行昂贵实验工厂干燥
