1、产品介绍
1.1产品概述

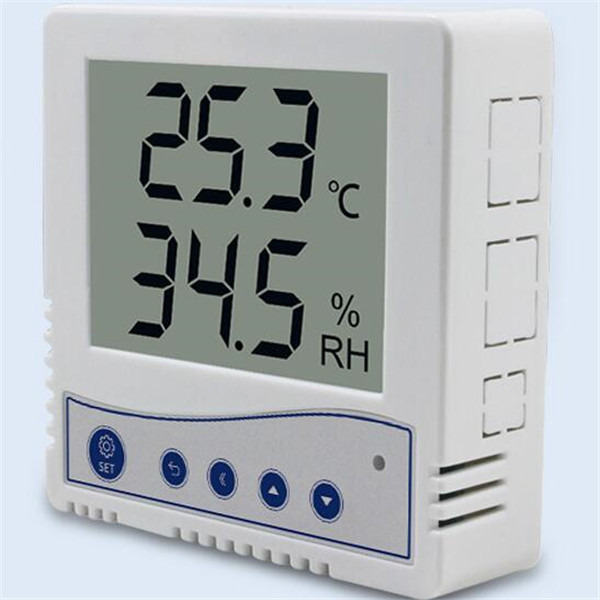

该变送器带有液晶显示,实时显示温湿度,背部免螺丝端子接线,可安装在标准86mm接线盒上。设备采用标准MODBUS-RTU 通信协议,RS485信号输出,通信距离可达2000米(实测)。探头内置、外延可选,广泛适用于通讯机房、仓库楼宇以及自控等需要温湿度监测的场所。安全可靠,外观美观,安装方便。
1.2功能特点
* 大屏液晶显示,美观大方
* 接线端子采用**级弹簧式免螺丝端子,一压一插即可接线,现场即使没有螺丝刀也能快速接好线,可适应线径0.3~2.0mm2
* 采用高精度温湿度测量单元,现场自校准,长期稳定性好漂移小
* 采用专用的485电路,标准ModBus-RTU通信协议,通信地址及波特率可设置
* 10~30V直流宽电压范围供电
* 探头内置外延可选,探头内置型安装简单方便,探头外延型可选多种探头应用于不同场合,探头线*长可达30米
1.3主要技术指标
直流电源(默认) | 10-30V DC | |
功耗 | 0.4W | |
A准精度 | 湿度 | ±2%RH(5%~95%RH,25℃) |
温度 | ±0.4℃(25℃) | |
B准精度(默认) | 湿度 | ±3%RH(5%RH~95%RH,25℃) |
温度 | ±0.5℃(25℃) | |
变送器电路工作温度 | -20℃~+60℃,0%RH~80%RH | |
探头工作温度 | 内置探头 | -40~+80℃ |
外延精装探头 | ||
外延防水探头 | ||
探头工作湿度 | ||
通信协议 | Modbus-RTU通信协议 | |
输出信号 | 485信号 | |
温度显示分辨率 | 0.1℃ | |
湿度显示分辨率 | 0.1%RH | |
温湿度刷新时间 | 1S | |
长期稳定性 | 温度 | ≤0.1℃/y |
湿度 | ≤1%RH/y | |
响应时间 | 温度 | ≤15s(1m/s风速) |
湿度 | ≤4s(1m/s风速) | |
开孔尺寸 | 60mm |
1.4系统框架图
系统方案框图
2. 产品选型
3. 设备安装说明
3.1 设备安装前检查
设备清单:
* 变送器设备1台
* 合格证、保修卡、校准报告等
* 自攻螺丝(2个)、膨胀塞(2个)
* USB转485(选配)
* 485终端电阻(多台设备赠送)
3.2安装步骤
86
3.3接口说明
3.3.1 电源及485信号
宽电压电源输入10~30V均可。485信号线接线时注意A\B两条线不能接反,总线上多台设备间地址不能冲突。
3.3.2继电器接口接线
可选配1路或者2路继电器常开触点输出。可选配是否内置蜂鸣器报警。
3.4 设备接线
多个485型号的设备接入同一条总线时,现场布线有一定的要求,具体请参考资料包中《485设备现场接线手册》。
4. 配置软件安装及使用
4.1 软件选择
如若需要修改设备的地址和波特率,需要使用该配置软件进行设置。打开资料包,选择“调试软件”---“485参
数配置软件”,找到 打开即可。
注意:在使用该配置软件时,必须要接入单台设备!设备的接线图如下:
序号 说明 序号 说明
1 电源正(10~30V DC) 5 485-A
2 电源负 6 485-B
3 传感器黄色线 7 传感器黑色线
4 传感器棕色线 8 传感器蓝色线
注:传感器内置型产品3、4、7、8空闲
t1
4.2 参数设置
①、选择正确的COM口(“我的电脑—属性—设备管理器—端口”里面查看COM端口),下图列举出几种不同的485转换器的驱动名称。
②、单独只接一台设备并上电,点击软件的测试波特率,软件会测试出当前设备的波特率以及地址,默认波特率为4800bit/s,默认地址为0x01。
③、根据使用需要修改地址以及波特率,同时可查询设备的当前功能状态。
④、如果测试不成功,请重新检查设备接线及485驱动安装情况。
5. 通信协议
5.1 通讯基本参数
编 码 8位二进制
数据位 8位
奇偶校验位 无
停止位 1位
错误校验 CRC(冗余循环码)
波特率 2400bit/s、4800bit/s、9600 bit/s可设,出厂默认为4800bit/s
5.2 数据帧格式定义
采用Modbus-RTU 通讯规约,格式如下:
初始结构 ≥4 字节的时间
地址码 = 1 字节
功能码 = 1 字节
数据区 = N 字节
错误校验 = 16 位CRC 码
结束结构 ≥4 字节的时间
地址码:为变送器的地址(出厂默认0x01)。
功能码:主机所发指令功能指示,本变送器只用到功能码0x03(读取寄存器数据)。
数据区:数据区是具体通讯数据,注意16bits数据高字节在前!
CRC码:二字节的校验码。
主机问询帧结构:
地址码 功能码 寄存器起始地址 寄存器长度 校验码低位 校验码高位
1字节 1字节 2字节 2字节 1字节 1字节
从机应答帧结构:
地址码 功能码 有效字节数 数据一区 第二数据区 第N数据区 校验码
1字节 1字节 1字节 2字节 2字节 2字节 2字节
5.3 寄存器地址
寄存器地址 (16进制) 寄存器地址 (10进制) PLC或组态地址 (10进制) 内容 操作
0000 H 0 40001 湿度 (比实际湿度扩大10倍) 只读
0001 H 1 40002 温度 (比实际温度扩大10倍) 只读
5.4 通讯协议示例以及解释
举例:读取设备地址0x01的温湿度值
问询帧(16进制):
地址码 功能码 起始地址 数据长度 校验码低位 校验码高位
0x01 0x03 0x00 0x00 0x00 0x02 0xC4 0x0B
应答帧(16进制): (例如读到温度为-10.1℃,湿度为65.8%RH)
地址码 功能码 返回有效字节数 湿度值 温度值 校验码低位 校验码高位
0x01 0x03 0x04 0x02 0x92 0xFF 0x9B 0x5A 0x3D
温度计算:
当温度低于 0 ℃ 时温度数据以补码的形式上传。
温度:FF9B H(十六进制)= -101 => 温度 = -10.1℃
湿度计算:
湿度:292 H (十六进制)= 658 => 湿度 = 65.8%RH
6. 常见问题及解决办法
设备无法连接到PLC或电脑
可能的原因:
1)电脑有多个COM口,选择的口不正确。
2)设备地址错误,或者存在地址重复的设备(出厂默认全部为1)。
3)波特率,校验方式,数据位,停止位错误。
4)主机轮询间隔和等待应答时间太短,需要都设置在200ms以上。
5)485总线有断开,或者A、B线接反。
6)设备数量过多或布线太长,应就近供电,加485增强器,同时增加120Ω终端电阻。
7)USB转485驱动未安装或者损坏。
8)设备损坏。
