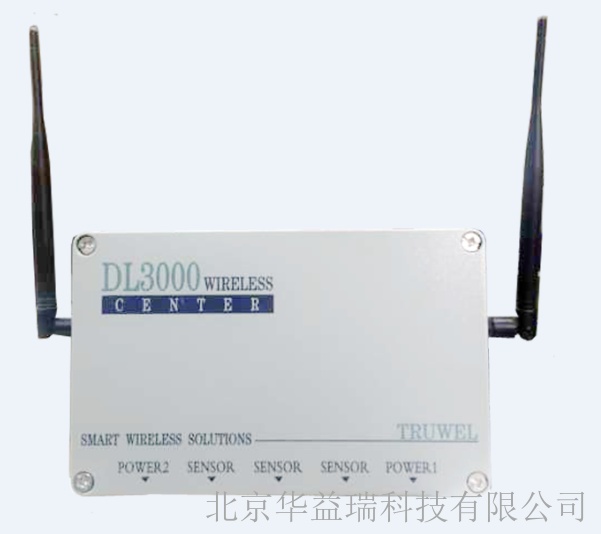

DL3000系列智能采集网关
DL3000数据采集器是一个具有采集存储控制功能的无线智能网关，它可以应用在各种恶劣的自然环境下使用。具有低功耗、高稳定性、长期可靠运行等特点，广泛应用在各种野外监测系统和小型监测站上。
DL3000的内部是以Campbell Scientific，Inc.的CR300数据采集器为内核，可以连接各种智能传感器，电压信号传感器，频率信号传感器，也可以控制各种开关，如泵，电磁阀等各种开关。
DL3000也是一个智能网络通讯设备，可以把网络上的数据储存在本地电脑，也可以上传到云平台服务器，通过B/S架构网络，实现数据管理平台的良好应用。
主要应用领域：
生态气象：森林梯度站，农田小气候站，草原生态站，荒漠站，海洋生态站
土壤墒情：智能灌溉，农气研究
水文：水质，水位，流速监测等
新能源：风能监测，太阳能监测
空气质量：空气质量监测
其他监测：岩土结构，工业控制
无线网络节点
DL200 | DL1000系列 | DL3000系列 | |
功能需求 | 无线 | SDI-12/RS232为主 | 以SDI-12/ RS232为主 |
RS232 | 1 | 2 | 2（含RS485） |
SDI-12 | / | 1 | 2 |
模拟通道 | / | 5 | 6 |
频率通道 | / | 4-9 | 4-10 |
备注 | 主要应用在无线节点上 | 可接大部分传感器 | 所有传感器，含HFP01SC |
DL3000系列
名称 | 型号 | 说明 | |
1 | 无线节点 | DL200 | 机箱，4AH电源插头，ZigBee |
2 | 智能采集网关 | DL3000W | 采集器，11AH电池，充电器，机箱，电源插头，ZigBee |
3 | 智能采集网关 | DL3000WG | 采集器，11AH电池，充电器，机箱，电源插头，2G通讯，ZigBee |
4 | 智能采集网关 | DL3000G | 采集器，11AH电池，充电器，机箱，电源插头，2G通讯 |
5 | 智能采集网关 | DL3000 | 采集器 |
供电
供电范围: 10～16VDC(典型12VDC)
功耗
待机功耗1.5mA(低功耗版)、15mA(无线模块版)
串口通讯时功耗10 mA，USB通讯时功耗8mA
模拟输入通道
? 模拟(SE1～SE6):
测量电压范围-0.1～+2.5V
24位AD转换，分辨率0.23uV
精度±0.04%读数+6uV偏移量，高于CR800和CR1000
? 控制输入输出(SE1～SE4):
输入高电平(2.1V～3.3V)，输入低电平(<0.9V)
输出高电平3.3V(无负载)
输出电流220μA(2.7V)
? 周期测量(SE1，SE2，SE3，SE4)：
测量范围0-150kHz
*大输入电压4V
电压输出通道(EX1，EX2)
? 输出选择150mV-2500mV
? 12bit：分辨率±4.5mV，*大电流50mA
数字端口(C1，C2)
? 输入：低：<0.9Vdc 高：>2.7Vdc
? 输出：0V、5V
? C1，C2口均可连接SDI12传感器
? 方波频率测量*大输入1kHz
频率通道
? 方波频率(F1)
*大计数频率100Hz
? 正弦波频率(F2)
输入范围 <0.5V to >2V
*小输入20mV RMS
*大允许电压±20Vdc
程序/数据存储
? 配置文件存储：8k
? 数据存储：
10MB
? *小测量间隔0.1秒
? 操作系统分无线模块版和低功耗版，无线模块版配合无线模块使用，无需无线传输与长期有线通讯场合使用低功耗版
通讯
? 标准9pin串口，波特率115200
? A型mini-USB接口
SW12
可控制12V电源，负载1000mA电流
版本及运行环境
? 软件版本: 1.0.0.1
? 运行环境:Windows XP/ 7 / 8 /10 32位/64位系统
平台安装的软件
? DLCenter
采集器在多种收集方式下手动收集数据
采集器定时自动收集数据
采集器时钟同步更新
修改采集器地址
更新采集器的配置
软件界面展示
? 主监控软件DLCenter
? 采集器配置软件DLConfig
? 数据分析查看软件Analysis
