简介

数字图像相关 (DIC) 技术是一种光学技术，它通过对试验后的试样表面的图像进行比较，生成全场应变和位移图。也就是说，您可以通过有限元分析式的图像来查看试样整个二维表面上发生的应变和位移。这一强大功能可以揭示材料的内在变化过程，使材料试验专业人士能够在试验后对一些高级应变特性进行分析。

DIC 技术已经存在十多年了。但迄今为止，许多用户一直为复杂的用户界面和同步问题所困扰。为此，Instron® DIC Replay软件包针对材料试验用户的需求进行了简化，采用了简洁而熟悉的界面，令人耳目一新。另外，Instron 的 DIC 软件包还内置有同步功能，可将 DIC 图像与采集的试验数据（包括载荷、位置等）进行同步。对于这样一款 DIC 软件包，只要是合格的材料试验专业人士，都能够轻轻松松地使用它。

特点

全场应变和位移

展示二维对象整个表面上发生的应变和位移*。显示内容包括轴向应变 (εyy)、轴向位移 (dy)、横向应变 (εxx)、横向位移(dx)、剪切应变、**正应变和*小正应变。

简洁的显示选项

使用直观的图形图标调整显示选项。

选项包括：

针对等高线图的各种调色板

自动或固定比例尺选项

显示网格线，用于显示数据点位置

切换按钮，用于显示或隐藏原始样品图像

虚拟应变片

抓住和缩放应变片或引伸计，分析试样特定区域上的应变行为或两点之间的平均应变。

保存方法

保存应变/位移和绘图方法，以调用并应用于其他试样。

可与材料试验软件集成

使用 Bluehill 3 软件绘制和查看依据采集到的试验数据所获得的结果，不需要额外的同步硬件或者数据线。

灵活的用户许可证

用户可以把 DIC Replay 安装到多台 PC 机上，而通过便于携带的 USB 加密狗来确保访问安全。此一把钥匙，不用网络连接，用户也可以远离试验机器对数据进行处理（例如在便携式办公电脑上）。

软件概述

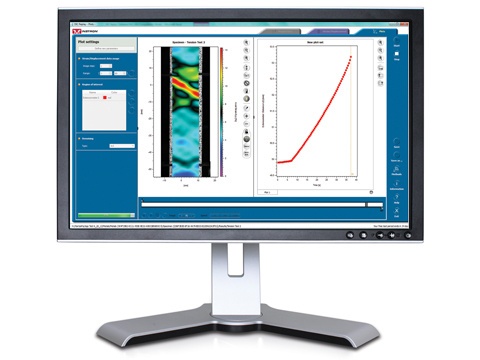

Instron® DIC Replay 软件是一款独立的 2D DIC 软件包。它可以处理 Instron 高级视频引伸计(AVE) 保存的图像和标定数据，并以后期处理模式工作。用户界面采用与 Bluehill® 软件相同的选项卡风格和图形设计。事实上，它只有三个屏幕，分别用于排序、分析和绘制 DIC 结果。

使用逻辑项目树对数据进行排序

浏览和播放被测试样的原始图像序列

浏览计算获得的全场位移和应变图

查找保存的折线图（显示虚拟引伸计和虚拟应变片数据）

分析应变和位移图

使用简单的“点击-拖动”形状工具定义感兴趣区域

在整个序列上或从感兴趣区域计算应变和位移图

使用直观的视觉图标选择要显示的应变或位移值类型

保存处理设置并将其应用于今后的试样

创建简单曲线

在处理区域的任何位置点击、放置和调整虚拟引伸计或虚拟应变片的大小

使用简单显示两点（引伸计）之间的平均应变（应变片）或应变

针对试验过程中采集的同步测量数据绘制虚拟应变片

使用 X/Y 轴设置和简单的工作表标签配置一系列图

应用

2D 全场应变和位移图适用于许多不同的应用，包括：展示取样片或部件的材料变化行为、检查试样对中和确保局部应变发生在传统引伸计的标距长度内。
