粉体行业在线展览
粉体行业在线展览
ZK-MT2
直接联系
石家庄宏涛科技有限公司
石家庄
1-5万元
ZK-MT2
35
磷酸铁锂正极材料焙烧、真空烧结是锂电材料制备的关键工序，工艺参数直接影响物料晶型完整度、碳包覆效果、晶粒形貌以及粉体物化指标。石家庄宏涛科技有限公司可提供实验型、中试型真空烧结炉、气氛焙烧窑设备，适配磷酸铁锂前驱体的分段焙烧、真空‑气氛置换烧结工艺，兼顾实验室小试、中试打样需求，设备可根据物料特性做非标调整，整套工艺采用梯度升温、压力‑气氛协同管控模式，降低物料氧化风险，保障批次工艺可复现。
提示：以下为行业参考工艺区间，实际生产需要结合前驱体配方、物料粒度、装料量进行调试。
整套工艺分为低温排杂、中温晶核生长、高温固相合成、控速冷却四个阶段，全程采用惰性保护气氛，管控炉腔内部氧含量。
工艺阶段温度区间升温速率保温时长工艺作用工况说明低温预烧排杂200‑350℃3‑8℃/min2‑3h脱除游离水、结晶水、有机助剂，碳源初步裂解碳化，避免有机物快速挥发造成粉体团聚、孔洞缺陷缓慢升温，减少粉体发泡、喷料现象中温成核过渡550‑650℃2‑5℃/min40‑60min锂源、铁源发生初步固相反应，生成磷酸铁锂晶核，约束晶粒生长速度，减少晶粒异常长大不宜快速冲温，防止局部反应不均高温合成焙烧650‑780℃2‑4℃/min4‑12h完成橄榄石晶相生成，完善晶格结构，形成均匀碳包覆层，完成物料固相转化主流区间 700‑760℃，保温时长随装料量调整冷却阶段780℃降至 120℃以内1‑3℃/min‑防止高温状态接触空气造成二价铁氧化，保障成品物相稳定惰性气氛密闭冷却，待温度降低后出料
气氛条件：通入高纯氮气做保护，炉内维持微正压，控制腔体内氧含量，抑制物料氧化；可配置气体流量控制系统，实现进气流量稳定可调。
真空烧结模式适合小批量试样，采用抽真空‑惰性气体多次置换方式，降低炉腔内部氧分压，完成物料烧结；适合实验室研发、配方验证，不适合大产能连续生产。
真空预处理抽真空后通入氮气进行多次气体置换，降低腔体内部残留氧气与水汽；空载极限真空依据设备配置有所区别，实验机型可达到 10⁻¹~10⁻²Pa 级别。
温度‑保温参数
排胶段：250‑400℃，升温速率 2‑5℃/min，保温 1.5‑2.5h，真空状态下脱除前驱体内部挥发组分。
烧结恒温段：620‑750℃，保温 3‑8h，依据前驱体配方调整；真空环境下可辅助排出反应产生的气态副产物。
冷却：烧结结束后，充入惰性气体密闭冷却，温度降至 120℃以下再开启炉门取样。
关键注意点磷酸铁锂合成需要合适的碳还原环境，高真空长时间高温环境容易造成碳源损耗；真空烧结工艺一般搭配惰性气体间歇补入，兼顾低氧环境与碳包覆效果。

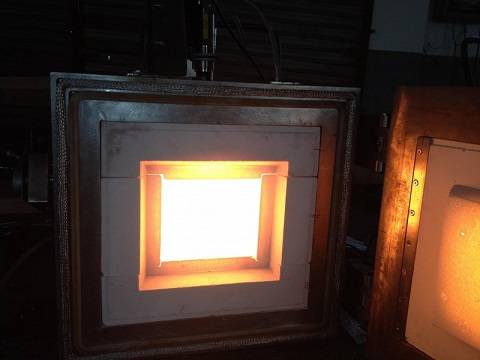

额定工作温度：室温‑1100℃，磷酸铁锂常用工作区间≤800℃
控温方式：多段可编程 PID 闭环控温，支持存储多组工艺曲线，可设置升温、恒温、降温、延时程序
控温精度：恒温段温度波动 ±1‑2℃，温场均匀性≤±3℃，满足粉体烧结温度一致性要求
升温速率：0.5‑15℃/min 可设定，根据物料耐受情况选择速率，避免快速升温带来粉体开裂、喷料。
炉腔材质：不锈钢密闭腔体，密封结构稳定，焊缝经过处理，保障气密性。
真空配置：机械泵，可选配分子泵升级高真空配置；可实现抽真空、真空置换、惰性气体保护多种工况切换。
进气接口：预留惰性气体进气口，搭配流量调节部件，可实现氮气、氩气进气量可控。
保压表现：关闭真空泵后腔体压降可控，可支持长时间保温烧结工况。
炉膛采用耐锂电粉体腐蚀的复合保温耐火材料，耐受冷热循环冲击。
加热元件环绕布置，炉内温场覆盖样品放置区域；可定制匣钵、样品托架，适配粉体物料装料。
容积可选：2L‑30L 实验腔体，支持非标尺寸定制。
供电：小机型 220V，中试机型 380V 三相供电。
保护功能：超温报警、断偶保护、过流漏电保护；炉门联锁结构，真空状态下限制误开启；具备断电记忆，断电恢复后可调取原有工艺。
操作界面：触摸屏操作，实时显示温度、真空压力、运行时间，便于记录实验数据。
装料厚度不宜过大，粉体料层过厚会造成内部温度、气氛传递受限，容易出现内外物料反应不一致。
真空烧结与气氛焙烧适用场景区分：量产多采用惰性气氛焙烧；真空烧结多用于实验室配方探索、小试样研究。
烧结完成后，必须冷却至较低温度再出料，高温开盖会造成物料氧化，影响成品指标。
设备可对接尾气处理装置，排出烧结过程挥发组分，优化现场工况。
高校实验室、科研院所新材料研发、锂电材料企业小试打样；可完成磷酸铁锂前驱体焙烧、真空烧结、脱胶除气等热处理实验，设备支持按样品条件进行方案定制。
