SLH系列
直接联系
常州市常航干燥设备有限公司
江苏
面议
SLH系列
2588
--

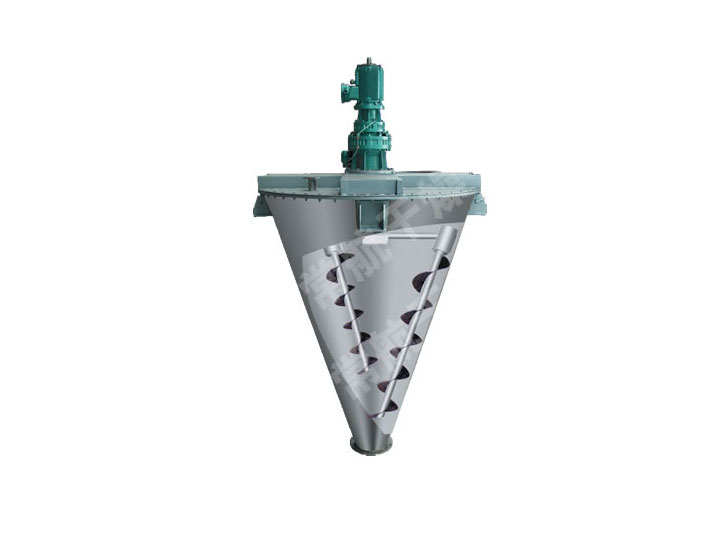

| 一、产品概述 由螺旋的公 、自转使物料在锥体内产生复合运动，主要产生四种运动形式： 1. 螺旋沿壁公转，使物料沿锥壁作圆周运动； 2. 螺旋自转使物料自锥底沿螺旋上升； 3. 螺旋的公 、自转复合运动使一部分物料被吸收到螺旋圆柱面内同时受螺旋自转的离心力作用使螺旋圆柱面内的一部分物料向锥体径向排放； 4. 上升的物料受自身重力作用下降 。四种运动在混合机内产生对流、剪切 、扩散、从而达到快速均匀混合的目的。 二、产品特点 ◎可加装飞刀，喷淋雾化装配，满足特殊工艺要求。 ◎出料阀有手动、气动两种方式。 ◎特殊物料可加大电机功率（加重型）。 三、产品应用 应用于化工、医药、农药、染料、石油、冶金、建材等粉体与粉体(固-固)，粉体与液体(固-液)，液体与液体(液-液)混合、反应、干燥、冷却。 |
| 四、主要技术参数 |
| 型号 |
SLH0.5 SLH0.5N |
SLH1 SLH1N |
SLH2 SLH2N |
SLH4 SLH4N |
SLH6 SLH6N |
SLH8 SLH8N |
SLH10 SLH10N |
SLH15 SLH15N |
SLH20 SLH20N |
SLH30 SLH30N |
| 全容积(m3) | 0.5 | 1 | 2 | 4 | 6 | 8 | 10 | 15 | 20 | 30 |
| 支座中心距D0(mm) | ?1062 | ?1508 | ?1582 | ?2000 | ?2278 | ?2695 | ?2900 | ?3300 | ?3580 | ?4022 |
| 支座孔径n-d(mm) | 4-?20 | 4-?22 | 4-?22 | 4-?22 | 4-?22 | 4-?30 | 4-?30 | 4-?30 | 4-?30 | 4-?30 |
| 支座至筒盖高L(mm) | 210 | 250 | 250 | 370 | 370 | 400 | 400 | 500 | 500 | 820 |
| 进料口尺寸A(mm) | ?300 | ?350 | ?3500 | ?500 | ?500 | ?600 | ?600 | ?600 | ?600 | ?600 |
| 出料口尺寸B(mm) | ?225 | ?280 | ?280 | ?400 | ?400 | ?400 | ?400 | ?400 | ?400 | ?500 |
| 筒体高度h(mm) | 1362 | 1775 | 2345 | 2830 | 3300 | 3715 | 4030 | 4800 | 5100 | 5460 |
| 外形尺寸D(mm) | ?1150 | ?1456 | ?1816 | ?2260 | ?2540 | ?2815 | ?3020 | ?3500 | ?3760 | ?4330 |
| 总高H(mm) | 2310 | 2960 | 3540 | 4100 | 4750 | 4900 | 5200 | 7200 | 6820 | 7060 |
| 设备自重(kg) | 900 | 1235 | 1550 | 2735 | 3160 | 3925 | 5400 | 7800 | 9800 | 11800 |
