MC系列
面议
常群
MC系列
992
--
广泛应用于冶金、铸造、矿山、化工医药、饲料、建树、粮食加工等行业的通风除尘和粉尘回收。

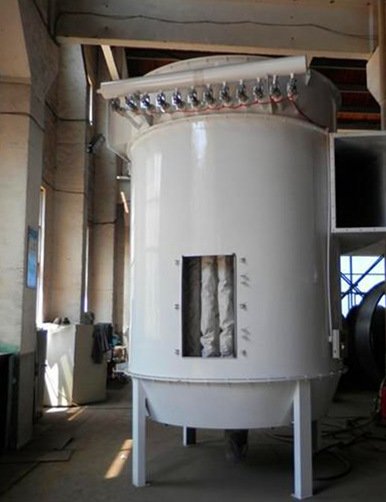

MC系列脉冲布筒滤尘器
脉冲布筒滤尘器介绍:
脉冲布筒滤尘器,脉冲布袋除尘设备含尘气流从进气口进入下箱体后,部分沉降,轻微粉尘浮动时 被滤袋阻留,净化空气透过滤袋,经文氏管进入上箱体,从出气 口排出。积附在滤袋外壁的粉尘不断增加,MC系列脉冲布筒滤尘器当阻力在限定(一般 为80-120毫米水柱)的范围内,就要清除积附在滤袋外壁的粉尘, 清灰是由控制仪定期顺序触发各控制阀,开启脉冲阀,使气包内 的压缩空气由喷吹管孔喷出(一次风)通过文氏管诱导数倍于一次风的周围空气(二次风)进入 滤袋,使滤袋在一瞬间急剧膨胀并伴随着气流的反向作用,被抖落的粉尘落入灰门经排灰阀排出机体。
MC系列脉冲布筒滤尘器应用范围:
广泛应用于冶金、铸造、矿山、化工医药、饲料、建树、粮食加工等行业的通风除尘和粉尘回收。
MC系列脉冲布筒滤尘器结构示意图:
MC系列脉冲布筒滤尘器技术参数:
参数\型号 | MC24 | MC36 | MC48 | MC60 | MC72 | MC84 | MC96 | MC120 | |
过滤面积(m2) | 18 | 27 | 36 | 45 | 54 | 63 | 72 | 90 | |
滤袋数量(只) | 24 | 36 | 48 | 60 | 72 | 84 | 96 | 120 | |
过滤风速(m/min) | 2-4 | ||||||||
过滤风量(m3/min) | 2160-4300 | 3250-6480 | 4320-8630 | 5400-10800 | 6450-12900 | 7500-15100 | 8650-17300 | 10800 -20800 | |
外形尺寸mm | 长 | 1025 | 1425 | 1820 | 2225 | 2625 | 3025 | 3585 | 4385 |
宽x高 | 1678x3660 | ||||||||
清灰装置 | 脉冲阀数量 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
压缩空气耗量m3/min | 0.07-0.03 | 0.11-0.40 | 0.15-0.50 | 0.18-0.60 | 0.22-0.60 | 0.25-0.90 | 0.29-0.90 | 0.37-0.90 | |
压缩空气压力kg/cm3 | 0.5-0.8 |
