GBQ600×6500
直接联系
南通联源机电科技股份有限公司
江苏
10-20万元
联源
GBQ600×6500
1004
链板输送机主要结构特点
1）机架构造简单，强度与刚性较好，制造安装便利。机架支腿直接落地，工艺布置灵活、简化土建。
2）运行部件的牵引链条在设计、选材与制造技术诸方面能保证提高制造质量，提高使用寿命。
GBQ600×6500链板输送机技术参数和供货范围
一：产品用途：
该链板输送机用于球磨机喂料，采用变频电机驱动，运行速度可调。
二：主要结构特点
1）机架构造简单，强度与刚性较好，制造安装便利。机架支腿直接落地，工艺布置灵活、简化土建。
2）运行部件的牵引链条在设计、选材与制造技术诸方面能保证提高制造质量，提高使用寿命。
三：鳞板输送机技术参数

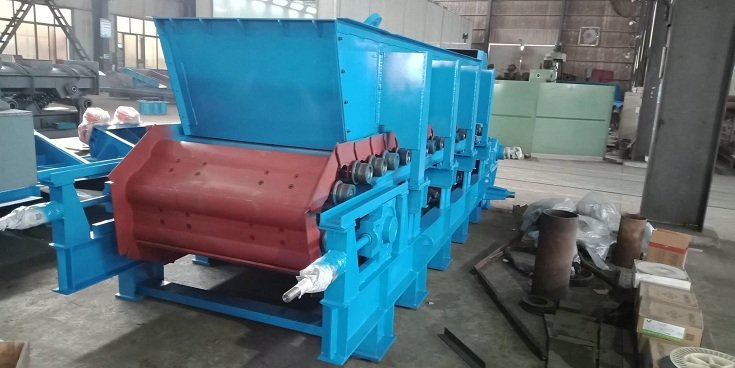

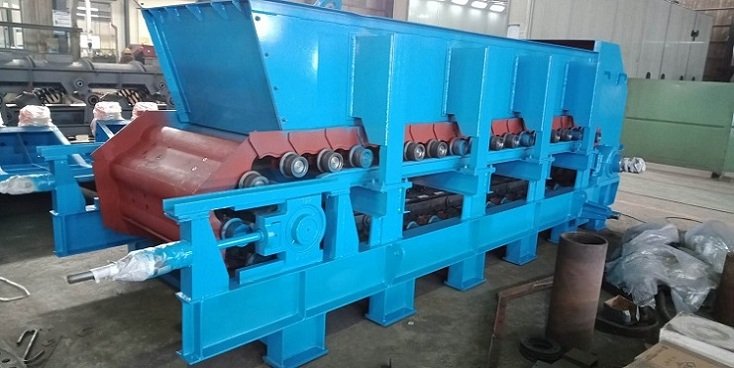

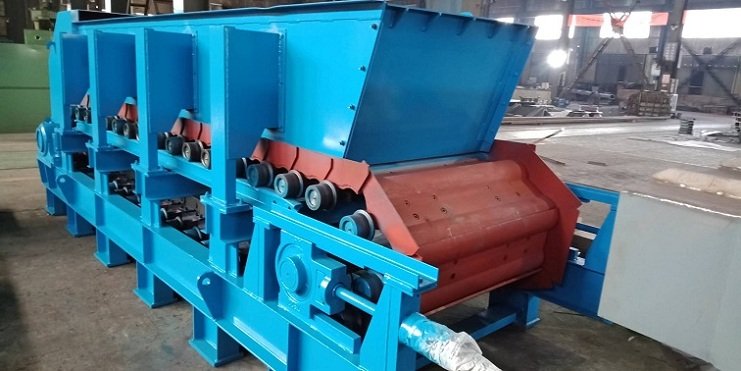

设备名称：链板输送机 型号：GBQ600×6500
内 容 | 单 位 | 参 数 | 备注 | |
性能参数 | 规格 | GBQ600x6500 | ||
料斗宽 | mm | 600 | 有效尺寸600mm | |
中心距 | mm | 6500 | ||
输送物料 | 细石料 | |||
工件**尺寸 | ≤20 | |||
输送量 | t/h | ～30 | ||
输送倾角 | ° | 0 | ||
输送速度 | m/s | 0.03 | ||
合金结构钢链节距 | mm | 100 | ||
鳞板厚度 | mm | 6 | ||
电机 | YVF-112M-4-4kw | 变频调速 | ||
行星减速机 | P2KA09-500 | 空心轴套装 | ||
速比 | i | 500 | ||
设备重量 | t | 4500 | ||
四：链板输送机供货范围
序号 | 设备及部件名称 | 数量或规格 | 备注 |
1 | 链板输送机 | GBQ600×6500mm | |
1.1 | 传动装置 | 1套 | |
1.1.1 | 电机 | 1台 | YVF-112M-4 |
1.1.2 | 减速机 | 1台 | P2KA09-500 |
1.2 | 支架 | 1套 | |

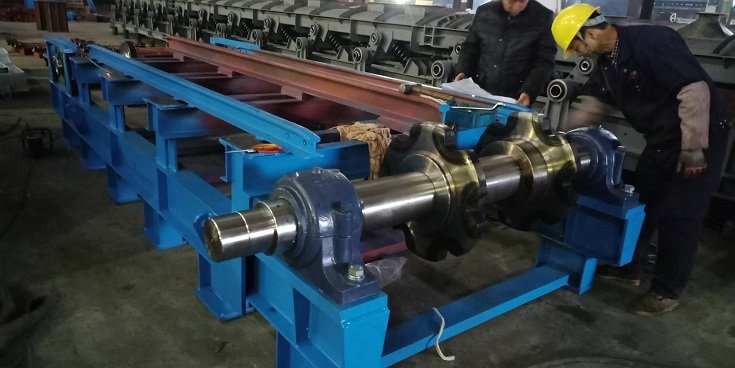

1.3 | 头轮装置 | 1套 | 含主轴一根，轴承座，链轮 |
1.4 | 尾轮装置 | 1套 | 含拉紧螺杆 |
1.5 | 链条 | 1套 | 节距100mm |
1.6 | 链板 | 1套 | 厚度6mm |
1.7 | 导轨 | 1套 | 轻轨 |
1.8 | 导料板 | 1套 | 含头部罩壳 |
1.9 | 安装地脚螺栓 | 1套 | 用户采用预埋件 |
2 | 随机技术资料 | 1套 | 产品说明书 |
