预加水自动造球/粒系统

预加水自动造球/粒系统

直接联系

上海林福机电有限公司

上海

产品规格型号
参考报价:

面议

品牌:

林福机电

型号:

预加水自动造球/粒系统

关注度:

2154

产品介绍

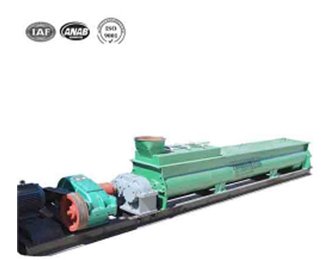

双轴搅拌机产品概述

      双轴搅拌机主要作用是将粉料与水(或者其它液体)在搅拌机中均匀搅拌后,进入成球盘造球。搅拌后,粉料不仅湿度准确稳定,而且均匀,进入成球盘造球,无扬尘、成球质量稳定,产量高,广泛用于建材、有色、冶金、化工等行业.

结构特点和产品性能

      粉料经稳流计量后进入双轴搅拌机。双轴搅拌机由电机通过三角皮带传动,经ZQ圆柱式齿轮减速机、十字滑块联轴器带动主动轴旋转,由配对齿轮带动从动轴转动。主、从动轴上装有可以转动角度的桨叶,在轴向力和一定圆周力作用下作螺旋状旋转,在进料端约1.2米处装有雾化喷嘴,物料被搅拌同时喷雾受湿并向前推进。物料在挤压揉搓等力的作用下形成团粒母核,被搅拌叶推动在槽内向前运动至出料口。

技术指标

●  台时产量:1 ~ 120 m3/h

●  搅拌叶直径:250 ~ 1000 mm


选型表


型号规格

台时产量m³/ h

电机功率kW

自  重Kg

ZYQ - 250*2800

0 ~ 5

5.5

1200

ZYQ - 320*2800

5 ~ 10

7.5

2000

ZYQ - 400*3200

10 ~ 15

11

2800

ZYQ - 450*3200

15 ~ 20

15

3200

ZYQ - 500*3200

20 ~ 25

22

3600

ZYQ - 550*3200

25 ~ 32

30

4200

ZYQ - 600*3600

30 ~ 40

30

5000

ZYQ - 650*3600

35 ~ 50

37

5500

ZYQ - 700*4000

55 ~ 70

45

6800

ZYQ - 800*4000

60 ~ 80

45

8200

ZYQ - 1000*4000

80 ~ 120

55

9800








成球盘产品概述

       针对在成球盘中加的传统成球盘存在的扬尘大、水分混合不均匀,成球质量不好的现状,上海林福机电有限公司开发了预加水成球系统,产品广泛应用于建材、冶金、有色、化工等行业。

       当粉料和水(或其它液体)在双轴搅拌机内混合并搅拌均匀后,每个粉粒上都附有基本一致的水膜,形成一定规格和数量的球核或母球,进入成球盘在盘内滚动所产生的机械力作用下,母球间相互结粒而成为满足一定性能要求的料球。

结构特点及产品性能

●  采用角度垫片,灵活方便调整大盘倾角,便于调节成球的质量。

●  采用独特的微动力组合刮刀,底、侧刮刀一体化,降低辅助功率消耗。

●  盘体内镶嵌光滑的PVC衬板材料,减小了盘边与物料的粘结性摩擦消耗,降低主电机功率。盘节沿盘体可上下调节,便于调节球的大小。盘节端部为手工翻边法兰,圆弧光滑过渡,料球出盘时可保证料球不被拉伤、撕裂。

●  全新清淤设计,由组合刮刀清边清底,清角刮刀清盘角,配合盘体独特处理技术,清淤、成球效果好。

●  盘边镶嵌摩擦系数很小的PVC衬板材料,避免了盘边粘附物料层,增大了料球有效滚动轨迹,有效提高料球的产质量。

技术指标

●  台时产量:3 ~ 100 m3/h

●  成球盘直径:2000 ~ 6000 mm


选型表

型号规格

台时产量 m3/h

减速机型号

电机功率 kW

刮刀功率kW

自  重 Kg

QPY - 2000

3 ~ 9

ZQ350-31.5

7.5

0.75

2100

QPY - 2800

10 ~ 15

ZQ400-31.5

4-11

1.1

2300

QPY - 3800

23 ~ 28

ZQ650-31.5

4-22

1.5

2800

QPY - 4000

25 ~ 32

ZQ650-31.5

4-30

2.2

3200

QPY - 4200

30 ~ 38

ZQ650-31.5

4-30

2.2

3600

QPY - 4500

36 ~ 45

ZQ750-31.5

4-37

4.0

5200

QPY - 4600

42 ~ 50

ZQ750-31.5

4-45

4.0

5800

QPY - 5000

48 ~ 60

ZQ850-31.5

4-55

5.5

6500

QPY - 6000

60 ~ 80

ZQ1000a0-31.5

4-75

7.5

8000
