一、概述

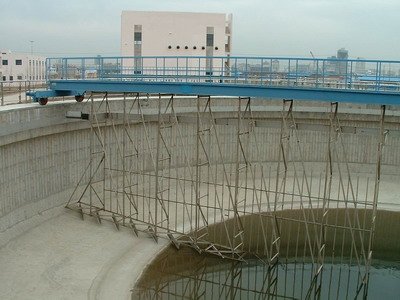

     该机适用于大中型辐流式二次沉淀池的排泥与除渣。 该机为中心支墩双（单）周边传动，其传动力矩大、节能。采用中心进水和排泥，周边排水，保证水流均匀，利用液位差自吸式排泥。设有过载保护装置，可与微机联网控制。工作时，污水由中心支墩处经导流筒扩散，混合液中粗大的颗粒经沉淀后在池底形成污泥层，比重较轻的浮于液面，工作桥在周边驱动机械的带动下，沿中心支座缓慢旋转，带动刮臂刮板将污泥逐层由污周刮向中心集泥孔排出池外，浮渣刮板沿导流筒将浮于液面的浮渣抛向池周的排渣斗内，排出池外。

     周边传动刮泥机，是城市水厂、城镇污水处理厂常用的沉淀池刮泥设备。采用中间进水、排泥，周边排 水，保证水流均匀。利用液位差自吸式排泥，有浮渣刮集排除装置和过载保护装置；根据用户要求控制系统可与微机联网。

     其主要由驱动机构、主梁、中心旋转支座、导流筒、刮泥系统、排渣斗及冲洗机构、铰接式刮渣耙、撇渣板、撇渣斗、出水三角沿板、浮渣挡板、控制箱等部件组成。

污水从池中心的进水管经导流筒扩散后，均匀地向周边呈辐射状流出，呈悬浮状的污泥经沉淀后沉积于池底，上清液通过溢流堰板由出水槽排出池外，污泥刮板由池周刮向中心集泥槽，依靠池内水压通过排泥管排出池外。主梁在周边驱动装置的带动下，以中心旋转支座为轴心沿池顶以2.0m/min线速度行驶，主梁下部连接支架、污泥刮泥板等。近液面处设置浮渣刮板，沿中心稳流筒延伸至铰链式刮渣耙，当主梁旋转时，浮渣刮板将液面的浮渣由池中心撇向池周，收集在铰链式刮渣耙区内，收集的浮渣随主机在池周运动至撇渣斗，通过刮渣耙的铰链活动刮至撇渣斗内，排至池外。

二、性能

（1）池底刮泥、水面撇渣。驱动装置采用轴装式齿轮减速电机与主动滚轮直联传动，结构紧凑，机械效率高；（2）平行错位线刮泥板，连续性好、集泥效率高；不锈钢刮泥板底部有刮泥橡胶板，保证刮泥彻底干净，不会有浮泥现象发生。（3）池底坡比1：10，刮泥时污泥阻力可忽略不计；特殊的铰支结构，过载能力强。（4）主梁选用方钢制作，结构强度大，采用热镀锌后喷面漆工艺，防腐性能强。

（5）操作简单，可实现远程控制。
