聚丙烯异鞍环

25-76

直接联系

江西省天欣瓷业有限公司

萍乡

产品规格型号
参考报价:

1万元以下

型号:

25-76

关注度:

1341

产品介绍

150****7863

产品概述

  聚丙烯异鞍环 PP异鞍环填料类似于马鞍形状,这种填料层中主要为弧形的液体通道,填料层内的空隙较环形填料(尤其较拉西环填料)更加连续,可使气体向上流动时主要沿弧形通道流动。

 产品特点

  聚丙烯异鞍环 PP异鞍环填料具有空隙率大,压降和传质单元高度低,泛点高、汽液接触充分、比重小、传质效率高、压降低,通量大,效率高,负荷弹性性大,抗污性好等特点。广泛用于石油、化工、氯碱、煤气、环保等行业的填料塔中。

聚丙烯异鞍环特性数据

名称

规格
D×H×δ
mm

比表面积
α
m2/m3

空隙率
ε
%

个数
n
m-3

干填料因子
γρ
kg/m3



76×38×3.0

130

94 1500

138

50×25×1.5

168

93 6700

184

38×19×1.2

178

92 17000

201

25×25×1.2
          207             90          55000            284

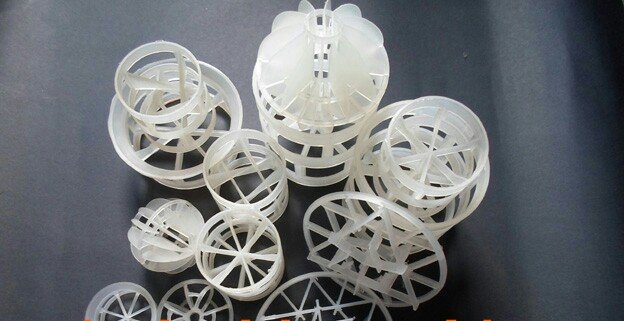

聚丙烯阶梯环 聚丙烯鲍尔环 聚丙烯花环等聚丙烯填料

聚丙烯填料包括;聚丙烯鲍尔环,聚丙烯阶梯环,聚丙烯海尔环,聚丙烯花环,聚丙烯异鞍环,聚丙烯矩鞍环,聚丙烯波纹规整填料等
   塑料阶梯环填料的侧端增加了翻边,不但可以增加填料环的机械强度,而且由于破坏了填料结构的轴对称性,因而增加了填料投放时的定向几率。又由于翻边的影响,使得填料在堆积时填料环隙之间的接触由以线性接触为主变为以点接触为主。这样,不但增加了填料颗粒之间的空隙,减小了气体穿过填料层的阻力,而且这些接触点还可以为液体沿填料表面流动的汇聚分散点,从而促进了液膜的表面更新,有利于填料传质效率的提高。 各种聚丙烯填料参数

波纹填料型号

理论板数m-2

比表面积m2/m3

空隙率m3/m3

压力降MPa/m3

堆积重量
kg/m3

液体负荷
m3/m2.hn

**F因子
m/s(kg/m2)0.5

SB-125Y

1-2

125

0.985

2×10-4

37.5

0.20-100

3

SB-250Y

2-2.5

250

0.97

3×10-4

75

0.20-100

26

SB-350Y

3.5-4

350

0.95

2×10-4

105

0.20-100

20

SB-500Y

4-4.5

500

0.93

3×10-4

150

0.20-100

1.8

SB-125X

0.8-1.9

125

0.985

1.4×10-4

37.5

0.20-100

3.5

SB-250X

1.5-2

250

0.97

1.8×10-4

75

0.20-100

2.8

SB-350X

2.3-2.8

350

0.95

1.3×10-4

105

0.20-100

2.2

SB-500X

2.8-3.2

500

0.93

1.8×10-4

150

0.20-100

2.0

聚丙烯花环规格
mm

比表面积
m2/m3

空隙率
%

堆积个数
个/m3

堆比重
kg/m3

25*9*(1.5*2) (5 ring)

195

82

170000

90

47*19*(3*3) (9 ring)

185

88

32500

111

51*19*(3*3) (9 ring)

180

98

23500

103

59*19*(3*3) (12 ring)

150

92

17500

72

73*27.5*(3*4) (12 ring)

127

89

8000

80

95*37*(3*6) (18 ring)

94

90

3900

78

145*37(3*6) (20 ring)

118

95

1100

48

聚丙烯海尔环规格
(mm)

比表面积
(m2/m3)

空隙率
(%)

堆积个数
(
/m3)

堆比重
(kg/m3)

50*56

110

94

8000

64

76*76

92

96

3420

56

100*100

76

95

1850

51


聚丙烯阶梯环规格型号

外径*高*厚
mm

堆积个数
n/m³

堆积重度
Kg/m³

比表面积
m²/m³

空隙率
m³/m³

干填料因子
m(-1)

Φ 16

16*8.9*1.1

299136

135.6

370

0.85

602.6

Φ 25

25*12.5*1.4

81500

97.8

228

0.90

312.8

Φ 38

38*19*1

27200

57.5

132.5

0.91

175.8

Φ 50

50*25*1.5

10740

54.8

114.2

0.927

143.1

Φ 76

76*37*3

3420

68.4

90

0.929

112.3

聚丙烯鲍尔环规格
mm

比表面积
m2/m3

空隙率
%

堆积个数
/m3

堆比重
kg/m3

16*16*1

260

91

230000

141

25*25*1.2

210

90

53500

82

38*38*1.4

140

89

13500

54

50*50*1.5

100

90

6500

51

76*76*2.6

73

92

1930

58
