主要用途及适用范围：

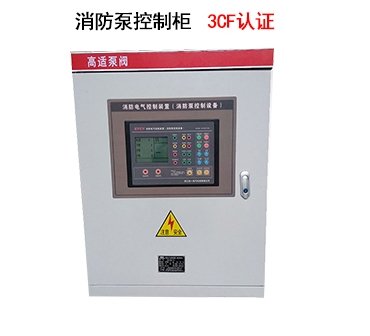

LX-XFKZ型消防电气控制装置（消防泵控制设备）产品（以下简称设备）用于对建筑消防泵的控制，具有控制受控设备执行预定动作，接受受控设备的反馈信号、监视受控设备的运行状态、与上级监控设备进行信息通信，向人员发出声光提示信息功能。

使用环境和工作条件需要满足以下要求：

1. 设备应安装在环境温度-10～50ºC的场所。

2. 设备应安装在环境湿度≤90%的场所。

3. 设备应安装在海拔高度≤2000m的场所。

4. 设备应安装在无强电磁干扰设备（焊机、高频信号发生设备等）的场所。

5. 设备应安装在无爆炸性粉尘、无腐蚀性气体的场所。

6. 设备箱体散热孔与周围物体保持≥0.2m。

7. 设备箱体正面与墙体（或其他箱体）的距离合适，应能满足柜门自由开启90º的距离。

8.设备箱体应正向垂直安装在指定的地面上，箱体四周的倾斜度≤10º。

9. 设备箱体内的底部四个安装孔，应固定在M10的地脚螺栓上或地脚膨胀螺栓上。

10.按本设备的电气控制原理图，连接三相交流380V电源进线；本设备连接水泵电机的进线；再连接供水设备设备的控制线；检查无误后，才能开机运行。具体操作见本说明书“七、使用、操作”。

针对该设备编制的本手册为用户提供安装配线、参数设定、日常维护、故障诊断和排除方法等内容。在安装、设置、运行和维护本设备之前，请务必认真阅读本产品使用手册，熟悉有关知识、注意事项，确保正确使用充分发挥本产品的优良性能。

消防电气控制装置一般由主电路、控制电路、操作和指示部分等基本单元组成。消防电气控制装置的主电路为控制装置供电。控制电路对受控设备进行控制，接收受控设备的反馈信号。操作和指示部分指示消防电气控制的状态、接收操作人员的操作、设置指令。

消防电气控制装置的工作原理如下：消防电气控制装置接收到现场手动控制信号或消防联动控制器的联动控制信号后，将此信号进行处理、转换，形成下一级控制信号并将该信号向受控设备发送；同时控制主电路接通或断开受控设备的电源，从而完成控制受控设备启动/停止的功能。此外，消防电气控制装置还能将受控设备的工作状态信息向上一级消防联动控制设备传送，发出显示控制装置和受控设备状态的指示信号，如：电源信号、控制装置的手动/自动工作状态信号、延时信号、受控设备的状态信号等，从而完成信息传送和指示功能。
