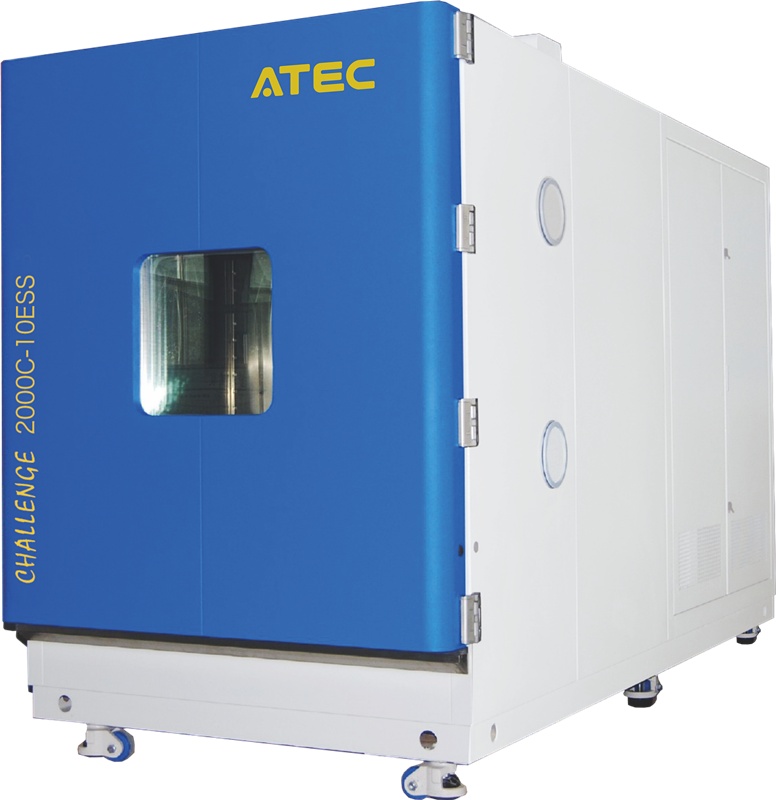

高低温快速温度变化（湿热）试验箱

适用于电子、电工产品整机及零部件进行温度快速变化或渐变条件下的适应性试验，特别是针对于电子电工产品的环境应力筛选（ESS）试验。

ATEC（阿泰可）开发了“ESS”以及“ES”系列快速温度变化试验箱，不仅提供250L、500L、1000L、2000L标准容积的试验箱，同时也可以根据客户需求定制任意容积的快速温度变化试验箱，并可以选配液氮功能、湿热功能、防凝露功能等。

温度范围：-70℃~150℃

降温速率：5℃~25℃/min（机械制冷）

线性降温：1℃~20℃/min

型号说明

CH 产品系列号 500工作室容积（单位：L）

T 单温度，不带湿度，无“T”表示带湿度

C*低温度-70℃

-10ESS 快温变系列的温变速率

ES表示5℃/min；-10ESS表示10℃/min；-15ESS表示15℃/min

ATEC（阿泰可）**研发生产线性25度快温变试验箱，技术国内**，该类型产品难

度大要求高，国内罕见。

可工作外部环境条件：

外界温度: 0°C~40°C 相对湿度: ￡90%RH外界压力: 标准大气压 电源: 380V±10%，50Hz+N+G

冷却水温度: ≤＋32°C 接地电阻: ≤4W冷却水压力：0.2—0.5MPa，水流量：22T/hour ，接口G2″

压缩空气：0.4—0.7MPa，流量：50L/min，接口，?8

温度主要指标

• 温度范围：-70°C/+150°C

• 温度偏差（在空载稳定状态）：≤ ±2°C

• 温度均匀性（在空载稳定状态）：≤2°C

• 温度波动度（在稳定状态）：≤ ±0.5°C

• 温度变化速率（带20kg负载为铝块或带LCM样品）：

升温速率：(-40°C to+85°C) 5- 25°C/min (电加热，线性平均值)

降温速率：(+85°C to -40°C) 5-25°C/min (机械制冷，线性平均值)

• 线性偏差：**±4.0℃ (溫度变化速率的偏差)

满足GBT 5170.2-2008环境试验设备检验方法－温度试验设备

和GBT 5170.1－2008电工电子产品环境试验设备检验方法 总则

• 线性偏差满足：5+/-2 ℃/min，10+/-3 ℃/min，15+/-3 ℃/min， 20+/-4 ℃/min， 25+/-4 ℃/min

• 升温时间：-70℃～+150℃ (全量程中80*%-非线性为7min)

作为普通恒温恒湿箱使用时，升温速率为0~25℃/min

• 降温时间：+150℃/RT～-70℃ (全量程中80*%温度范围-非线性为7min，)

作为普通恒温恒湿箱使用时，降温速率为0~25℃/min

20度线性曲线图如下

• 温度过冲：≤ 4°C

• 温度稳定时间（温度达到设定值开始计算直到穩定于设定值±2 °C内结束时间）：≤ 3min

• 湿度范围：20% 到 98% R.H.

• 湿度工作范围：+20°C/+85°C

• 湿度波动度（在稳定状态）：≤ ±2°C

• 湿度偏差（在稳定状态）：±3%RH

• 温湿度检测系统以秒取样

• 可达到运行全过程不允许有结露现象之要求。

• 温度恢复时间：＜3min

• 测试方法：

1. 温度变化速率依照 IEC 60068-3-5 规格。

2. 参考传感器放置为空载时放中心点，满载时放出风口。

3. 功能验证时内部负载均为：20kg 稳定性校准点分布图：9点依据JJF 1101-2003
