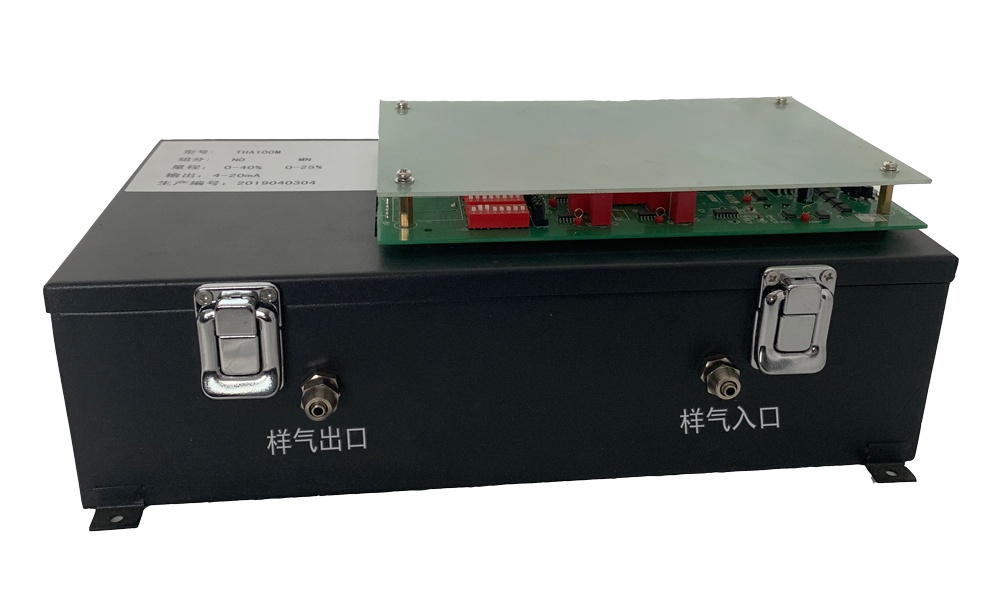

THA100M型红外线气体分析模块

技术参数

用于分析CO、CO₂、CH₄、SO₂和NO等气体浓度，可以增加一路氧气浓度测量。

测量组份名称 化学分子式 *小量程 **量程

一氧化碳 CO 0~100ppm 0~100%

二氧化碳 CO₂ 0~10ppm 0~100%

甲烷 CH₄ 0~200ppm 0~100%

二氧化硫 SO₂ 0~300mg/m3 0~15%

一氧化氮 NO 0~500mg/m3 0~50%

二氧化氮 NO₂ 0~100mg/m3

氧化亚氮 N₂O 0~50ppm 0~100%

六氟化硫 SF₆ 0~100ppm

氨气 NH₃ 0~300ppm 0-100%

工作环境温度： (5～45)℃

稳定性： ±2%FS/7d

重复性： 1%

线性偏差： ±2%FS

响应时间（T₉₀）： ≤25s(红外)

环境温度影响： ±2%FS (5～45)℃

干扰误差影响： ±2%FS

工作原理

光谱吸收法表明许多气体分子在红外波段存在特征吸收。根据朗伯－比尔定律，特征吸收强度与气体浓度成正比例关系。THA100M型红外线气体分析模块正是采用此原理，属于NDIR（不分光）红外线气体分析仪，可用于连续分析混合气体中某种或某几种待测气体组份的浓度。THA100M型红外线气体分析模块采用了气体分析领域*为成熟和可靠的分析方法，选用了国际上*为先进的MEMS红外光源和双通道红外检测器。

THA100M型红外线气体分析模块功能完备、性能指标优越，尤其是稳定性好、抗干扰能力强、受环境温度影响小且可靠性高，适合环境恶劣的流程工业以及环保、科研领域在线使用。

技术优势

lMEMS红外光源是电调制的脉冲光源，具有较高的调制频率，满足热释电检测器的特性要求。

l双通道检测器设计，有效提高了仪器稳定性。

l高精度恒温控制，降低了环境温度对仪器测量的影响。

l大气压力补偿，降低了环境大气压力变化对仪器测量的影响。

l隔离的电流环输出和开关量输出，消除外界各种干扰对仪器测量的影响
