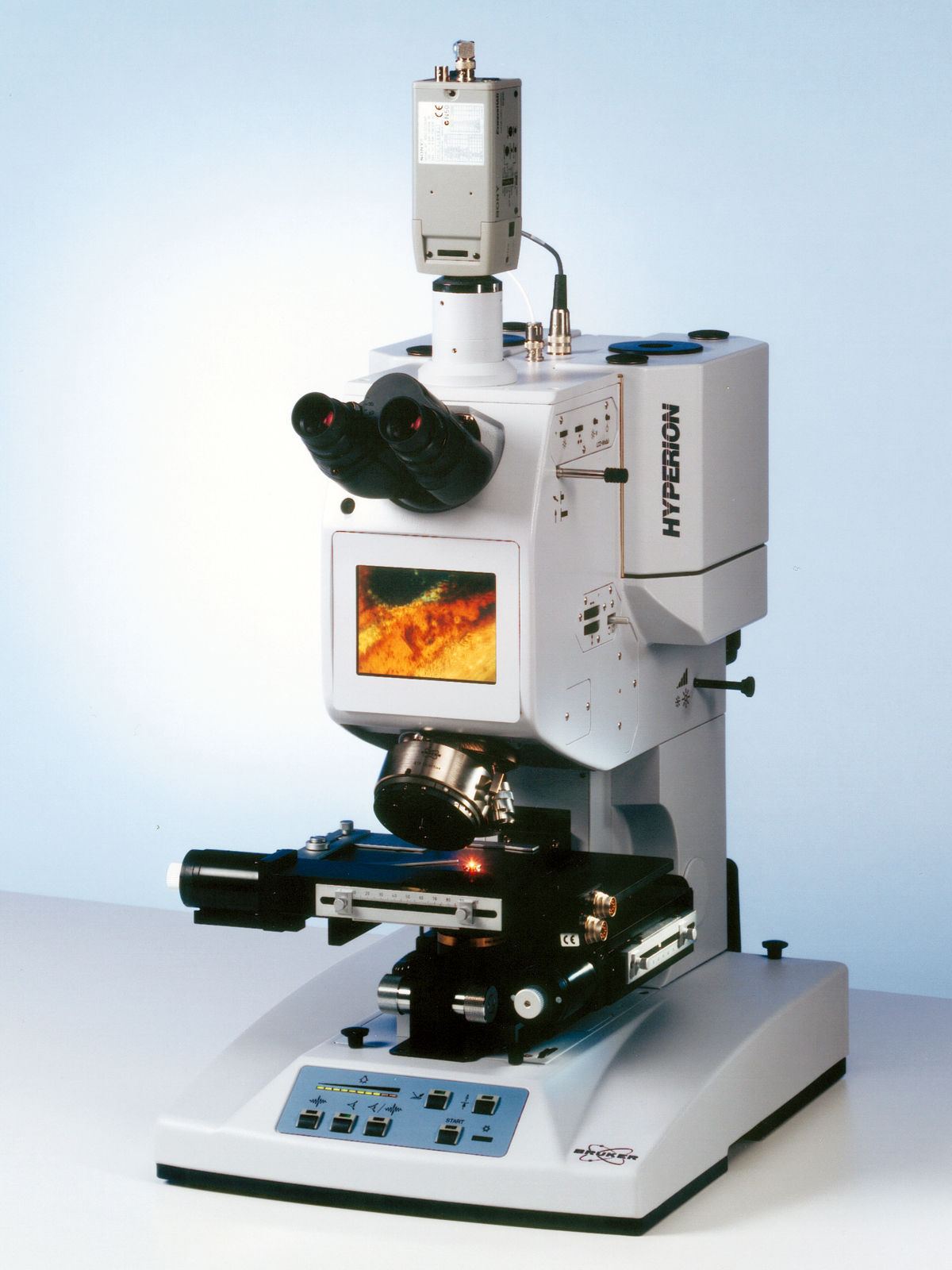

在傅立叶变换红外显微镜和化学成像仪的大家庭中，HYPERION代表着**灵敏度和**空间分辨率。它的设计**地结合了高清晰度可见光观察和高性能红外光谱分析，可以分析各种样品。

HYPERION系列显微镜集布鲁克公司25年红外显微镜研发、生产经验之大成，以其在光学元器件、机械加工和电子电路等方面的高质量设计成就了无以伦比的高稳定性和可靠性。HYPERION模块化的设计可按您的需求进行定制，以满足各种有挑战性的R&D研究工作。其应用领域非常广泛，覆盖了材料科学研究、聚合物、化工产品、法庭刑侦、艺术品保护和生命科学等。HYPERION显微镜拥有各种对比照明增强的手段、各种专用的红外镜头及化学成像功能，可以使用户轻松、高效地完成各种高灵敏度的显微分析。

• **的空间分辨率，仅受限于光学衍射极限

• **的灵敏度，即使采用较高的空间分辨率测量

• 衰减全反射（ATR）镜头，内置压力传感器，高精度及高稳定性的机械装置用于精准定位晶体位置

• 专用的掠角(GAO)镜头，双反射光路设计，用于分析金属表面的超薄膜

• 全自动的FT-IR面扫描功能，适用于各种测量模式

• 高度集成化的光谱软件用于数据的采集、分析及归档

• FT-IR成像功能采取***的焦平面阵列（FPA）检测器技术

样品可见光观察

使用红外显微镜对任何何样品进行红外分析之前，需要先确定样品上您感兴趣的区域。但是，很多显微样品在可见光观察模式下对比度不强，因此，为样品特征区的选定增加了难度。HYPERION系列显微镜拥有多种先进技术用于增强样品在透射和反射模式下可见光的对比度。

为了获取某一类样品的**化可视图像，HYPERION装配了一个镜头架和一系列镜头。通常情况下，首先使用对比虹膜技术（柯勒式孔径）来增强样品的观察，此外，可以使用旋转的偏振片在透射和反射模式下对双折射样品进行区分；对于散射较强的样品，可以使用暗场照明；对于含有荧光物质或者荧光标记的样品，HYPERION也可以选择装配荧光照明附件。自动聚焦功能用于观察层状样品的表面。

观察系统

样品的CCD图像不仅可以在计算机的OPUS软件上显示，也可以显示在显微镜前面板的LCD上（HYPERION2000/3000)。该LCD显示屏使得定位样品和识别待测位变得更加方便。所有的可见光图像将与测量谱图、以及他们的采样位置一起被保存在一个文件中。HYPERION标准配置一个双筒目镜，可以提供更高质量的可见光图像。因此，即使样品具有较弱的可见对比图像，您依然可以轻松地找到待测区域。

采样灵活性

通常情况下，对于FT-IR显微镜的透射分析实验，样品需要被切割成5-15微米厚的薄片。如果样品沉积在高反射率的基底上，可以采用反射模式测量。但是，有很多样品既不透明，反射率又不高，这些样品需要采用衰减全反射（ATR）模式测量。正因如此，ATR镜头的质量和通用性对大多数应用是至关重要的。反射表面的超薄层，甚至是单分子薄膜，可以通过掠角反射镜头（GAO）来获取红外信息。

光谱范围

HYPERION的光谱范围可以从中红外扩展到近红外（NIR），甚至到可见谱区（VIS，达到25，000cm-1），也可以扩展到远红外波段（FIR，大约80cm-1）。为了覆盖*宽的光谱范围，用户可以选择不同的检测器并可由用户自行更换。HYPERION可以同时安装两个检测器，这两个检测器的相互切换可通过软件操作完成。

样品台HYPERION 1000配置手动xy样品台；HYPERION2000和3000配置高精准度的自动xy样品台。此外，用户可以选配其他样品台，如可更换的、可旋转的、可变温的（-196 到600 °C）、可控湿度的、可做发射实验的样品台等。

共聚焦设计

HYPERION的设计理念旨在实现在**空间分辨率下仍能具有**的灵敏度。红外光的光路为共聚焦设计，无论是透射还是反射模式，孔径光阑均被独立安装在样品前和样品后的等距平面上。HYPERION红外显微镜的空间分辨率仅受限于入射光的物理衍射极限。

HYPERION的标准配置是一个透明的刀口光阑，用户可以选择金属刀口光阑、虹膜光阑及光阑转轮以及软件控制的全自动刀口光阑。所有的光阑可被轻松替换。

化学成像

HYPERION 3000显微镜集红外成像功能和单点测量功能于一身。该系统包括***的焦平面阵列(FPA)检测器技术，该技术可以实现每秒钟几千张谱图的同时采集。即使对于更大的采样区域，它依然能够快速地以**的空间分辨率来进行数据采集。仅需几秒钟，用户即可以得到高分辨率的化学成像。它*快的扫描速度为每秒钟可同时采集16，384张谱图，形成一个340μm x 340 μm的化学图像。更大面积的区域可以通过红外成像与红外扫描相结合来实现。HYPERION3000 所有的镜头都具有极高像素分辨率，其分辨能力仅受限于光的衍射极限。大面积的图像处理功能均可通过OPUS软件来实现。
