原理介绍：

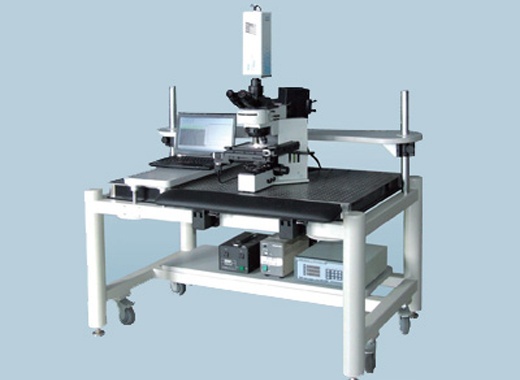

GaiaMicro-G系列显微高光谱系统是将推扫型高光谱相机与显微镜结合，构成显微高光谱系统的主体，再借助显微镜的光路系统、不同倍率的物镜（可见）、不同倍率的反射物镜（红外）以及二维电控扫描平台来实现的。
可见近红外显微系统采用透射式的光路结构，在不同放大倍率物镜下，可以清楚的观察、采集到相应的显微高光谱数据，系统采用的是二维平移机构，X轴为图像扫描轴，Y轴为调焦轴，实现自动曝光、自动对焦等流程。
近红外显微系统采用半透半反射式光路结构，大功率溴钨灯输出光源能满足光谱响应范围，系统采用的方案：高光谱相机静止不动，通过控制二维平移机构的扫描轴完成图像的采集，通过特殊设计的光路结构，可以实现全透、半透半反模式的光路调整，再通过目镜来观察和手动调整焦距完成整个系统的焦距调试。
优势描述：
1、自动调焦、自动曝光、自动匹配扫描速度（显微-可见近红外系统）
2、反射率校准、均匀性校准、区域校准等
3、二维整体精密电控平移机构
4、可见近红外显微系统，可实现反射和透射式的高光谱成像，可利用GaiaField内置扫描结构带动光谱成像系统来完成，也可以借助Image-λ-V10/V10E系列相机和电控二维扫描机构来实现
5、近红外显微系统，反射式显微高光谱成像系统借助Image-λ-N17E系列相机和电控二维扫描机构来实现
6、高空间分辨率和光谱分辨率
显微高光谱系统主要技术参数：
型号 | GaiaMicro-G -V10-LU | GaiaMicro-G -V10E-AZ4 | GaiaMicro-G -N17E | GaiaMicro-G -N17E-HR | ||
光谱范围 | 400-1000nm | 400-1000nm | 900-1700nm | 900-1700nm | ||
光谱分辨率 | 3.5nm | 2.8nm | 5nm | 5nm | ||
数值孔径 | F/2.8 | F/2.4 | F/2.0 | F/2.0 | ||
狭缝尺寸 | 30um* 9.6mm | 30um* 14.2mm | 30um* 14.2mm | 30um* 14.2mm | ||
探测器 | CCD | SCMOS | InGaAs | InGaAs | ||
像素数（空间维*光谱维） | 1392*1040 | 2048*2048 | 320*256 | 640*512 | ||
光谱通道数 | 256(有效通道240) | 512(有效通道360) | ||||
数据输出 | 14 bits | 16 bits | 14 bits | 14 bits | ||
连接方式 | USB 2.0 | USB3.0 | USB2.0/ Gige | USB2.0/ Gige | ||
物镜 | 平场无限远长工作距消色差金相物镜 （5x、10x、20x、50x) 选配：100x | 反射式物镜10X、40X 选配：20X、30X | ||||
显微系统 （标配金相显微系统，透反射测试光路） | 无限远色差校正光学系统10X目镜30°倾斜， 无限远铰链三通观察筒， 瞳距调节：54mm~75mm， 单边视度调节：±5屈光度， 两档分光比R:T=100：0或50：50 物镜转换器：内定位五孔转换器 | |||||
注：其它品牌如奥林巴斯、蔡司的生物、荧光、金相显微镜均可进行高光谱相机搭载，具体可与我司销售人员联系。 | ||||||
反射物镜：
反射物镜参数：
倍率 | 10倍 | 20倍 | 30倍 | 40倍 |
适用波长 | 350nm～7μm | 350nm～7μm | 350nm～7μm | 350nm～7μm |
焦距ｆ | 19.9mm | 10mm | 6.7mm | 5mm |
NA（数值孔径NA） | 0.2 | 0.35 | 0.41 | 0.49 |
视场 | φ1.0mm | φ0.5mm | φ0.34mm | φ0.25mm |
工作距离 WD | 16mm | 7mm | 5mm | 3.5mm |
机械镜筒长 | 80～∞（可変）mm | |||
遮光率 | 约36％ | 约36％ | 约36％ | 约36％ |
GaiaMicro-F系列显微高光谱系统
GaiaMicro-F系列显微高光谱系统采用液晶可调滤光片（LCTF）为分光元件，采用高灵敏度科研级制冷型SCMOS相机为成像器件，一体化设计或直接与各种商用显微镜的相机接口（F接口）结合，无需扫描机构，具有高灵敏度、高空间分辨率的特点。
主要技术参数：
