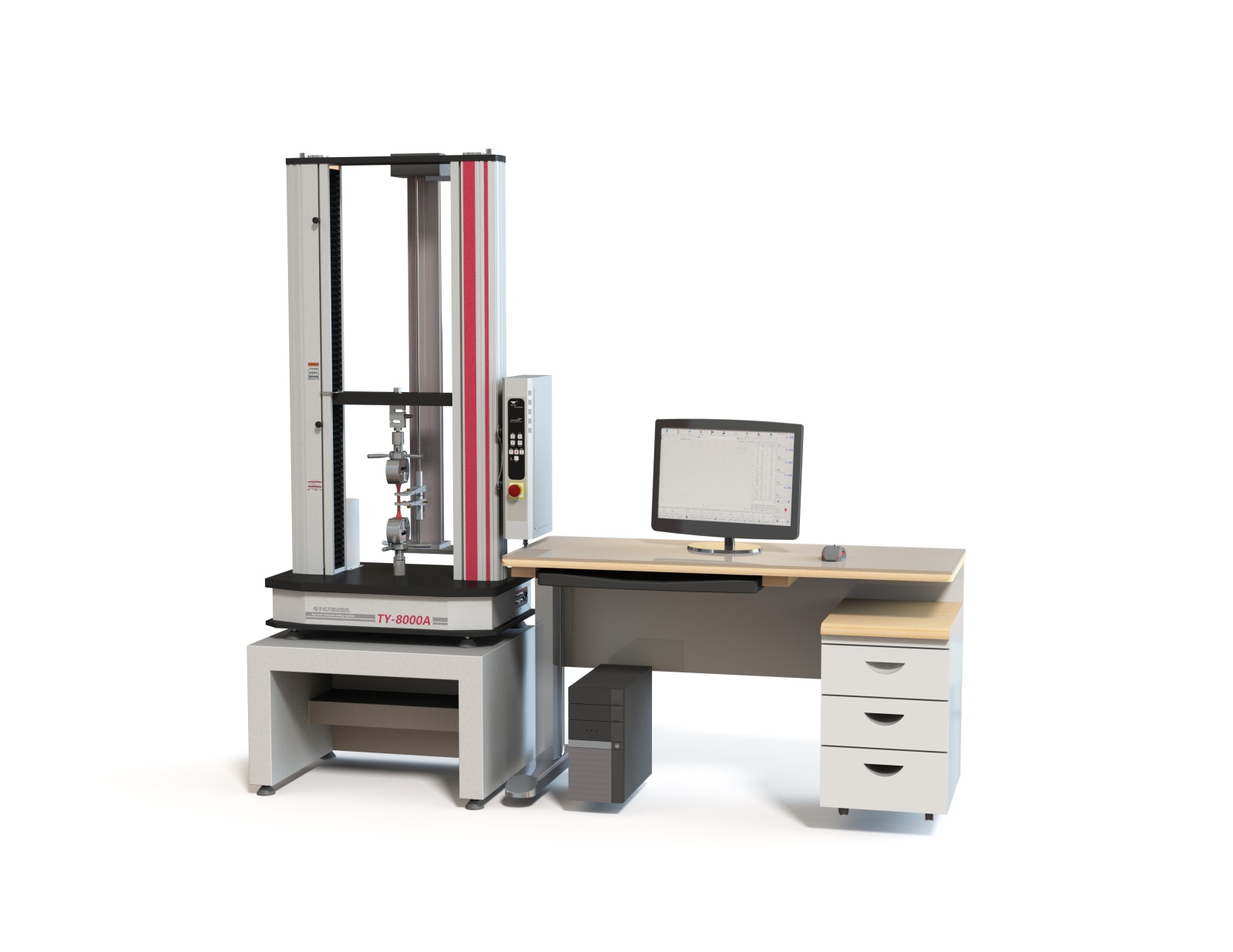

一.天源电子式**试验机TY-8000A 5KN设备用途:
天源电子式**试验机 TY8000-A系列电子式**试验机(伺服控制材料试验机)适用对各种金属、非金属材料进行拉伸、压缩、弯曲、剪切、撕裂、剥离、穿刺等力学性能的测试,还可以进行等速加载、等速变形、等速位移的自动控制试验,并有低周载荷循环、变形循环、位移循环的功能。求取伸长率、拉伸强度、弯曲模量、弹性模量、屈服强度、净能量、折返能量、总能量、保持力试验等指标。
二.天源电子式**试验机TY-8000A 5KN可做曲线类别:
三. 天源电子式**试验机TY-8000A 5KN性能特点
3.1 采用伺服电机驱动,伺服电机,高刚性、高精度、高传动效率。
3.2 行星减速系统带动滚珠丝杆,实现试验加载过程。
3.3 本机采用先进的DSP+MCU全数字三闭环控制系统进行控制及测量.
3.4 友好的软件界面,易于操作,可显示多种曲线类别,试验曲线动态显示。
3.5 采样频率**可达1000Hz(需定制),高速数据处理系统
3.6 试验结束后可通过图形化处理模块对测试进行数据再分析,实现二次编辑。
3.7 可导出Excel格式报告,也可直接打印出测试报告,性能达到国际**。
四. 天源电子式**试验机TY-8000A 5KN符合标准:
1、根据GB/T2611《试验机通用技术条件》和GB/T 16491-2008《电子式**试验机》标准制造;
2、根据GB/T12160《单轴试验用引伸计的规定》和GB/T16825《拉力试验机的检验》进行检定和验收;
3、适用标准:适用ASTM、DIN、ISO、JIS、BS等国际标准。
五. 天源电子式**试验机TY-8000A 5KN技术参数:
型号 | TY8000-A |
量程范围 | 5KN |
单位切换 | Kg, lb, N, kN |
精度等级 | 0.5级 |
荷重解析度 | 1/500000 |
试验力测量范围 | 0.4%—100%FS |
变形测量范围 | 0.2%-100%FS |
力控速率调节范围 | 0.01-5%FS/S |
力控速率相对误差 | 设定值的±1%以内 |
变形速率调节范围 | 0.02—5%FS/S |
变形控制速率相对误差 | 设定值的±1%以内 |
恒力、恒变形、恒位移控制范围 | 0.5%--100%FS |
**行程(未减去夹具行程) | 1000mm |
有效宽度 | 420mm |
测试速度 | 0.001~1000mm/min |
速度精度 | ≤±0.3% |
位移分解度 | 0.01mm |
体积 | 800×500×1600mm |
重量 | 260kg |
电源 | 220V±10%, 500w |
注:此机主要核心全进口配置。行星减速机优点是结构比较紧凑,回程间隙小、定位精度高,使用寿命很长,额定输出扭矩可以做的很大且免维护。
六.安装环境要求
类别 | 内容 |
1 安装场地及使用环境要求 | 1.1地面平整,通风良好,无腐蚀性气体。 |
1.2附近没有强电磁辐射源。 | |
1.3设备周围留有适当的维护空间。 | |
1.4环境温度:0℃~40℃ | |
1.5相对湿度要求:20%~85%R.H. | |
3.维护要求 | 3.1试验机所连接电脑,不建议联网或用于其他操作,保证专机专用。 |
3.2试验前,如有多个传感器,须检查连接的传感器量程是否正确 | |
3.2试验过程中,不得退出软件界面,以免出现错误。 | |
3.1试验机工作完毕,应对工作台表面进行清理。 | |
3.2清理完毕后,应向夹具表面均匀喷洒防锈油。 | |
3.3试验机长期不使用的情况下,应每15天对夹具喷一次防锈油。 |
七.主要配置清单:
No. | 名称 | 详情 | 数量 | 品牌 |
1 | 电子式**试验机 | 壹台 | 天源 | |
1.1 | 电机+驱动 | 伺服 | 壹套 | Panasonic |
1.2 | 减速机 | 行星减速机 | 壹台 | 台湾liming |
2 | 传感器 | 5KN | 壹只 | 美国IMG LOGICS |
3 | 位移编码器 | 壹套 | Panasonic | |
4 | 夹具 | 哑铃试样拉伸夹具 | 一副 | 天源 |
5 | 插销 | 用于固定转接头和夹具 | 贰只 | 天源 |
6 | 引伸计 | 壹套 | 天源 | |
7 | 保修卡 | 壹份 | 天源 | |
8 | 说明书 | 壹份 | 天源 | |
9 | 合格证 | 壹份 | 天源 | |
10 | 操作U盘 | 内含说明书 | 壹只 | 天源 |
11 | 送货单 | 壹份 | 天源 | |
12 | 数据线 | 壹根 | 天源 | |
13 | 电源线 | 壹根 | 天源 | |
14 | 服务跟踪单 | 壹份 | 天源 | |
15 | 工具 | 内六角扳手 | 壹套 | 天源 |
16 | 地脚螺丝 | 肆只 | 天源 | |
17 | 跟踪器线 | 备件 | 壹根 | 天源 |
细节图
软件界面:支持中英文界面
