风电螺栓拉力试验机
379
产品概述：

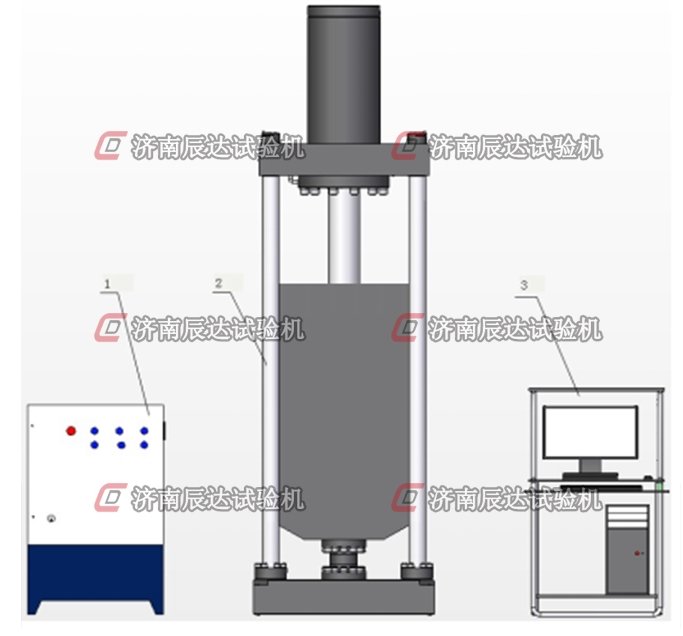

WAW-4000DL风电螺栓拉力试验机由主机、油源系统、计算机测控系统、电气控制系统等组成，采用电液伺服控制系统，能满足负荷、变形、位移的三闭环控制要求，并可以按照设定程序平滑切换，满足不同材料试验的要求。
本产品结构合理，造型美观大方，主机刚度大，在试验过程中对地面冲击小，具有软硬件保护功能，安全可靠。主机采用液压楔型夹具，油缸上置式单空间结构，双向伺服油缸控制，在下置空间内实现拉力试验闭环控制，符合人体工程学原理，操作舒适。钳口座的设计可允许试样平行放入，避免试验过程频繁调整试验空间。主机采用四立柱无间隙刚性连接，直接利用活塞的升降调整试验空间，操作方便、高效。测控系统由测控卡、伺服阀、负荷传感器、位移传感器、引伸计与计算机共同组成闭环伺服控制系统，可手动或编程自动控制试验过程，具有自动测量试验力、位移、变形等试验参数，自动或手动分析各试验结果的功能；试验报表可根据用户需要进行编辑操作，并具有网络接口，能实现实验数据的传输功能。
产品技术参数：
| 规格型号 | WAW-4000DL |
| **试验力(kN) | 4000 |
| 试验力测量范围(kN) | 20～4000 |
| 试验力示值精度 | 示值的±1%以内 |
| 位移测量分辨力（mm） | 0.005 |
| 位移测量精度 | 示值的±0.5%以内 |
| 变形测量分辨力（mm） | 0.001 |
| 活塞**行程（mm） | 600 |
| **拉伸试验空间（mm）（包括活塞行程） | 1000 |
| **工作压力(MPa) | 28 |
| 变形测量精度 | 示值的±0.5％以内 |
| 超载保护 | 超过满量程的5% |
| 夹具配置 | 卡套式夹具 |
| 立柱数 | 4 |
| 立柱间有效距离（mm） | 950×500 |
| 总功率（kW） | 6.5 |
| 重量（㎏） | 约12000 |
