产品概述

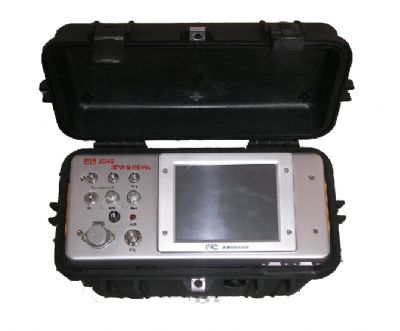

雷博3040便携式烟气综合测量系统是由青岛科技大学与雷博光电共同研制的紫外差分吸收法烟气分析仪器，并已申请国家实用新型**（**号：ZL 2008 2 0180888.1；ZL 2010 2 0275040.4）。此仪器可直接监测烟道气中的O2、SO2、NO、NO2、NH3、CO、CO2等气体浓度和排放量，与传统的电化学方法比较，具备无信号衰减、无传感器寿命限制、无气体交叉干扰、维护方便等显著优点，确属烟气监测的更新换代产品。
执行标准
HJ/47-1999《烟气采样器技术条件》
HJ/T76-2007《固定污染源烟气排放连续监测系统技术要求及检测方法》
GB/T 13971-92《紫外线气体分析器技术条件》
《空气与废气监测分析方法》第四版P451
适用范围
特别适合高CO、高湿度、低SO2烟气成分分析
CEMS验收、标定、校准
各类脱硫脱硝设备效率的测定
烟道、管道排气参数的测定
烟气含氧量、空气过剩系数的测定
管道、烟道含湿量（**技术-电容法）的准确测定
各种锅炉、工业炉窑的SO2、NO、NO2、CO、H2S、NH3排放浓度、折算浓度和排放总量的测定
主要特点
★ 直流供电、无需外接电源
★ 烟尘过滤采样二级过滤器，减少测量误差
★ 新型贴片成型工艺，体积小巧，故障率低
★ 大型数据通讯软件，可将历年每次监测数据存档备查
★ 设置参数记忆，故障自动保护，机器参数软件标定
★ 全程加热监测模式，完全去除水分对SO2、NH3、NO2吸收干扰
★ 嵌入式单板机，Windows XPE操作界面，动态显示气体吸收曲线
★ SO2、NO、NO2、NH3、H2S监测采用差分吸收算法，测量精度高
★ 较之NDIR及FTIR，无需40分钟预热时间，减少现场工作时间
★ 较之电化学仪器，无使用寿命限制，无需每次标定，大大降低测试成本
★ 与电化学传感器相比，无信号衰减，大大减少数值误差
★ 在线与瞬时测量、标准与快速测量方式任选
★ 翻盖式大屏彩显，在线提示，操作简捷明了
★ 直接测量烟气中的O2、Ts、Pt、Pd、Qsnd
★ 4G电子硬盘，特制采样泵，可实现固定无人值守24小时监测
★ 氧气测量使用氧化锆传感器，数据稳定，准确性高，寿命长
★ 实时显示监测数据分钟平均值，可将监测数据导出Excel文档，特别适合CEMS的验收标定
★ 恒流采样，保证测量气室压力恒定，能进行压力和温度修正
主要技术指标
| 主要参数 | 参数范围 | 分辨率 | 误差 |
| 烟气采样流量 | (0.8～1.5)L/min | 0.1 L/min | ≤±2.5 % |
| 流量控制稳定性 | ≤±2 % (电压在180V～250V变化，阻力在3～6 kPa内变化) | ||
| 烟气动压 | (0～2000)Pa | 1 Pa | ≤±2.5 % |
| 烟气静压 | (－20.00～＋20.00)kPa | 0.01 kPa | ≤±4 % |
| 烟气温度 | (0～500)℃ | 1 ℃ | ≤±3 % |
| 气化气室温度控制 | (110～180)℃ | 1 ℃ | ≤±3 % |
| 检测气室温度控制 | (110～180)℃ | 1 ℃ | ≤±3 % |
| 烟气湿度（电容法） | (0.1～40.0)% | 0.1 % | ≤±2.5 % |
| ★O2 | (0.1～25.0)% | 0.1 % | 示值误差：≤±2.5 % 重 复 性：≤1 % 响应时间：≤30 s 稳定时间：3min 示值变化：≤1 % |
| ★SO2 （DOAS） | ☆1～1000/5000/20000 mg/m3 | 0.5 mg/m3 | |
| ★NO（DOAS） | ☆1～1000/5000mg/m3 | 0.5mg/m3 | |
| ★NH3（DOAS） | 0.1～5000mg/m3 | 0.1 mg/m3 | |
| ★CS2（DOAS） | 0.1～5000 mg/m3 | 0.1 mg/m3 | |
| ★甲硫醚（DOAS） | 0.1～5000 mg/m3 | 0.1 mg/m3 | |
| ★H2S（DOAS） | 2～1000 mg/m3 | 1 mg/m3 | |
| ★NO2（DOAS） | ☆1～1000/5000mg/m3 | 1 mg/m3 | |
| ★CO（NDIR） | 0.1～15.0 % | 0.1 % | |
| ★CO2（NDIR） | 0.01～20.00 % | 0.01 % | |
| ★苯 | 1～5000 mg/m3 | 1 mg/m3 | |
| 氧气传感器寿命 | 氧化锆传感器五年，电化学传感器空气中两年 | ||
| 光源寿命 | 氘灯连续4000小时，氙灯109脉冲 | ||
| 外型尺寸 | (L434×W156×H394)mm | ||
| 仪器噪声 | ≤60 dB(A) | ||
| 整机重量 | 9kg | ||
| 功 耗 | ≤90 W | ||
一、烟气排放量测量原理：
雷博3040系列智能烟气综合测量系统的微处理器测控系统根据各种传感器检测到的静压、动压、温度及输入的含湿量等参数，通讯至嵌入式单板机中，由单板机自动计算烟气流速，并根据烟道截面积计算出烟气排放量。
二、含氧量测量原理：
将采样管放入烟道中，抽取烟气，使之通过O2电化学传感器，检测出O2的瞬时浓度，同时单板机根据检测到的O2浓度，换算出空气过剩系数α。
三、烟气湿度测量原理：
将采样管放入烟道中，抽取烟气，过滤粉尘后，使之通过阻容法湿度传感器，检测出烟气湿度的瞬时**湿度。
四、SO2、NO、NH3、NO2、H2S瞬时浓度及排放量测量原理：
原位法
将采样管预热10min左右，待其温度恒定在设定值后，将其放入烟道中，开启抽气泵进行抽气，使烟气经粉尘过滤、加热气化进入加热气室进行检测，将抽气前后的光谱数据经数据线传输到主机，通过差分算法即可得到所测气体浓度值，再根据烟气排放量等参数计算出SO2、NO、NO3等气体的排放量的排放量。
五、CO、CO2瞬时浓度及排放量测量原理：
将采样管放入烟道中，抽取含有CO、CO2的烟气，进行除尘、脱水处理后再通过样品气室，由光源发出的红外光经过进入气室的气体吸收后，根据每种气体各自的特征吸收光谱分别计算其浓度，再根据烟气排放量等参数计算出CO、CO2的排放量。
雷博3040 与其他烟气测试仪方法比较
| 对比项目 | 电化学 | 非分散红外 | 紫外吸收 | 傅立叶红外 | |
| 1 | 监测项目 （对烟气而言） | O2/SO2 NO/NO2 CO/H2S | SO2/ NO/CO/ CO等 | SO2/NO NO2/H2S NH3等 | O2/H2O/SO2/ NO/NO2/CO CO2/H2S等 |
| 2 | 数据准确性 （监测SO2/NO） | 不稳定，飘逸大，差 | 线性差， 较好 | 数据稳定 好 | 数据稳定 好 |
| 3 | 检测限 | 10 mg/m3 | 3 mg/m3 | 1mg/m3 | 1 mg/m3 |
| 4 | 线性 | 近似直线， 线性差 | 未知 | SO2，直线 NO，曲线，好 | 未知 |
| 5 | 便携性 | 体积小，1-3kg | 体积较大， 20kg | 体积较大， 9kg，（加烟枪） | 体积**， 50kg |
| 6 | 气体干扰 （对SO2） | CO正干扰，NO2负干扰，水蒸汽冷凝吸收SO2 | 水分干扰 要除水 | CO/水分 无影响 | 水分干扰 要除水 |
| 7 | 气体温度影响 | 气室温度不得高于40°，要加热快速冷凝 | 温度影响大，要恒温40分钟 | 恒温检测， 无影响 | 未知 |
| 8 | 寿命 | 2年 | 5-10年 | 5-10年 | 5-10年 |
