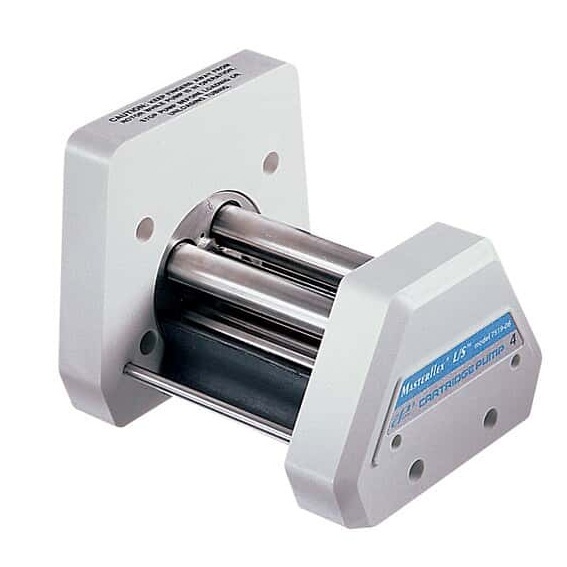

美国Masterflex多通道卡盘泵头（4、8通道）
多通道卡盘式泵头能够实现多流体同步传输
1. 美国Masterflex L/S多通道卡盘式泵头，SS不锈钢转子，PSF外壳
2. 多通道泵头可兼容我们实现zui佳性能、泵管定位和使用方便型的改良卡盘
3. 插拔式卡盘，使更换泵管更快速，无须将泵头从驱动器上拆下
4. O型环可确保即便在卡盘未完全装入泵头的情况下仍能够准确定位
5. 泵头可安装1至8个卡盘（有关*多可安装12个卡盘的泵头信息，见第34-35页）
6. 大小卡盘可同时安装在同一个泵头上—大卡盘所占空间是小卡盘的两倍
7. 17号管只能选硅胶泵管、C-Flex泵管
对于大卡盘，请根据您的泵管尺寸和需要传输的液体设定泵管固定器。对于小卡盘，已预先设定定位功能- 仅需安装泵管并开始传输。优化设计的固定器可牢牢固定泵管，并且全新设计的咬合床在即使zui具挑战性的应用中（压力、高速度等）仍能延长泵管使用寿命。
卡盘头可选配3个或4个辊子。辊子的数量越多，传输过程中的脉动越低。泵头配有SS转子/聚砜末端的轴承，具有切线、可调节咬合功能。需要zui低动力1 /10 hp、zui大转速600 rpm的驱动器。
A.8通道、3辊子泵头07519-05
1. 流速范围：0.001~1700 mL/min
2. 兼容卡盘数：1~8个（小卡盘），1~4个（大卡盘）
3. 驱动器要求：zui小动力1/10 hp，zui大转速600 rpm
B.8通道、4辊子泵头07519-06
1. 流速范围：0.0009~1400 mL/min
2. 兼容卡盘数：1~8个（小卡盘），1~4个（大卡盘）
3. 驱动器要求：zui小动力1/10 hp，zui大转速600 rpm
货号 | 产品描述 |
07519-05 | Masterflex多通道卡盘泵头，3滚轴，zui多安装8个小卡盘、或4个大卡盘，或者大小卡盘混合安装 |
07519-06 | Masterflex多通道卡盘泵头，4滚轴，zui多安装8个小卡盘、或4个大卡盘，或者大小卡盘混合安装 |
07519-80 | 小卡盘，适合内径0.89/1.42/2.06/2.79mm双卡管、13/14号泵管 |
07519-70 | 大卡盘，适合14/16/25/17号泵管 |
应用于L/S多通道卡盘式泵头的双卡管流量范围
编码 | 泵头 | 辊轴 | 泵头 | 转速rpm | 微孔管内径 | |||
型号 | 数量 | 齿轮比 | 0.89 mm | 1.42 mm | 2.06 mm | 2.79 mm | ||
A | 07519-05 | 3 | 1:01 | 6-600 | 0.44-44 | 1.0-100 | 2.2-220 | 3.8-380 |
0.02-100 | 0.0015-7.4 | 0.0034-17 | 0.0074-37 | 0.0126-63 | ||||
B | 07519-06 | 4 | 1:01 | 6-600 | 0.44-44 | 1.0-100 | 2.2-220 | 3.8-380 |
0.02-100 | 0.0015-7.4 | 0.0034-17 | 0.0074-37 | 0.0126-63 | ||||
应用于L/S多通道卡盘式泵头的精密管流量范围
编码 | 泵头 | 辊轴 | 泵头 | 转速rpm | 微孔管内径 | ||||
型号 | 数量 | 齿轮比 | L/S 13 | L/S 14 | L/S 16 | L/S 25 | L/S 17 | ||
A | 07519-05 | 3 | 1:01 | 6-600 | 0.30-30 | 1.3-130 | 4.6-460 | 10-1000 | 17-1700 |
0.02-100 | 0.001-5 | 0.0042-21 | 0.015-76 | 0.034-170 | 0.056-280 | ||||
B | 07519-06 | 4 | 1:01 | 6-600 | 0.28-28 | 1.2-120 | 3.8-380 | 8.3-830 | 14-1400 |
0.02-100 | 0.0009-4.7 | 0.004-20 | 0.0126-63 | 0.028-140 | 0.046-230 | ||||
L/S多通道卡盘式泵头参数和订购信息
泵头 | 卡盘 | ||||||
编码 | 型号 | 辊轴 | 齿轮比 | 可兼容卡盘zui大数量 | 小卡盘 | 大卡盘 | |
数量 | 小卡盘 | 大卡盘 | |||||
A | 07519-05 | 3 | 1:01 | 8 | 4 | 07519-80 | 07519-90 |
适用于内径大于0.44mm微孔管及L/S 13，L/S14 | 适用于L/S14，L/S16， | ||||||
B | 07519-06 | 4 | 1:01 | 8 | 4 | L/S25，L/S17 | |
泵管内径（mm） | 双卡泵管 | |||
铂金硅胶管 | Tygon 3603 | Pharmed管 | Viton管 | |
0.89 | 06421-26 | 95607-26 | 95713-26 | 96428-26 |
1.42 | 06421-34 | 95607-34 | 95713-34 | 96428-34 |
2.06 | 06421-42 | 95607-42 | 95713-42 | 96428-42 |
2.79 | 06421-48 | 95607-48 | 95713-48 | 96428-48 |
包装 | 6根/包 | 12根/包 | 12根/包 | 12根/包 |
美国Masterflex多通道卡盘泵头（4、8通道）
具体详情请咨询上海拜普实业发展有限公司客服
