功能特点

可编程精密控温。可独立控制，也可从上位机软件控制

支持透射光观察与反射光观察

双面加热，底部和顶盖都有加热器，温度垂直均匀性好

侧边送样设计，可夹持载玻片样品并送入腔室

避免反光的黑色台体颜色，适合集成在各种光路中

台体内置干燥气体管道，用于负温时对样品和视窗的除霜

视窗可拆卸与更换，可用不同材质窗片实现不同波段光观察

支持垂直和水平姿态的固定安装

软件可拓展性强，可提供LabView等语言的SDK

#可选项# XY微分移动尺，对样品做精密移动

#可选项#样品腔增高垫片，让冷热台能容纳更厚的样品

可做改动或定制，详询上海恒商

应用领域

常规应用

常规应用

液晶和高分子

液晶和高分子

常规应用

常规应用

液晶和高分子

液晶和高分子

技术参数

温

控

性

能

温度范围

-60℃ ～ 400℃ 负温需使用液氮制冷

温度分辨率

0.001℃

温度稳定性

±0.05℃(at 100℃) 可提升稳定性

**加热速度

+150℃/分钟(at 100℃)

**制冷速度

-50℃/分钟(at 100℃)

*小控温速度

±0.1℃/小时

温度传感器

100Ω铂质RTD

温控方式

开关式PID 可升级为LVDC式PID

结

构

尺

寸

物镜*小工作距离

7.9 mm(不装增高垫片时)

聚光镜*小工作距离

10.3 mm

样品腔面积

38 mm x 50 mm

样品腔高度

2.0 mm **可至8 mm

样品观察范围

2 mm 透光孔径 可选5，8，10 mm

26.6 mm 反光孔径

X-Y移动尺（选配件）

10μm分辨率

*注：液氮泵型号不同，制冷表现也会有差异，请悉知。

配置列表

标

准

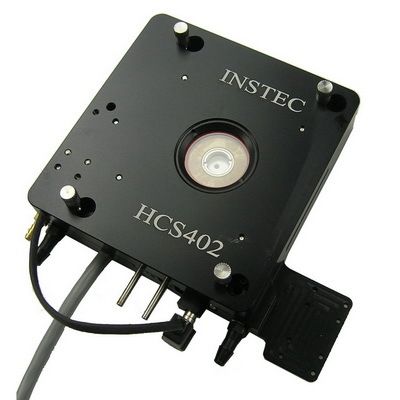

HCS402冷热台

√

mK2000温度控制器 软件免费，控制线有多种接口供选

√

选

配

件

XY微分移动尺 精密精密定位/移动样品腔内的样品

液氮制冷系统 包含液氮泵与液氮罐，使样品降至负温

外壳水冷配件 用常温水或冰水循环防止外壳过热

样品腔增高垫片 垫高样品腔高度

样品支架 固定液晶盒或冷热台立式使用时的样品

冷热台支架 把冷热台固定在显微镜等仪器上，防止滑动

长工作距离聚光镜 更好的聚光，防止视场变暗

温控联动显微镜相机 温度-图像联动工作，附软件

线性可变直流电源(LVDC) 装在温控器里，抑制电噪音

*注：产品有多种配置变化，详询上海恒商

更多信息

HCS402冷热台的样品上下方都设有加热器，从而保证样品在垂直方向上的温度分布均匀。相比只在样品下方设有加热器的设计，HCS402更适合厚度较大、导热较差的样品、以及对温度垂直均匀性更高的应用。
