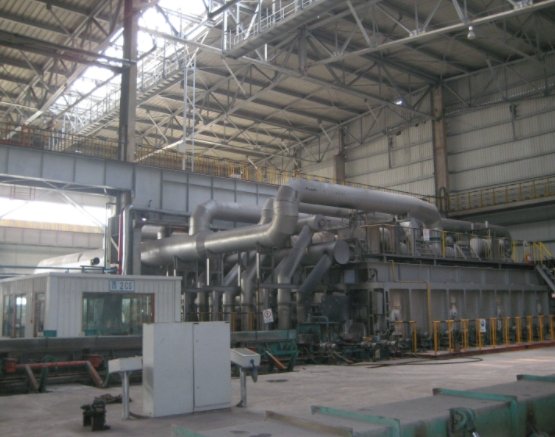

步进式加热炉
面议
万方窑炉
步进式加热炉
533
一、炉子技术性能
1. 炉型 上下加热蓄热步进梁式加热炉
2. 额定产量 冷装160t/h
3. 炉底强度 冷装500kg/m2h
4. 燃料种类 纯高炉煤气
5. 燃料热值 700kcal/Nm3
6. 额定单耗 冷装1.17GJ/t
7. 空气预热温度 蓄热式烧咀950-1050℃
8. 煤气预热温度 蓄热式烧咀950-1050℃
9. 步进机械型式 双层框架斜坡双滚轮式
二、技术特点:
本设计采用蓄热式高温脉冲燃烧技术。考虑到钢铁企业煤气压力常受多种因素影响而产生波动,而煤气总管调压阀的作用相对有限,故本加热炉燃烧系统设计两套控制方式,以脉冲燃烧方式为主,常规连续燃烧方式为辅。在特殊工况下可以切换到常规控制方式维持生产。
高温蓄热式燃烧技术的燃烧机理为弥散式燃烧,此方式减低了火焰的局部高温也减少了有害气体NOx的生成。国内的蓄热式烧嘴均采用此燃烧机理工作,也因此导致蓄热式烧嘴的调节比较小。在低负荷工况下,连续燃烧控制模式的烧嘴火焰长度不能达到设计要求,导致炉温均匀性下降。采用脉冲燃烧方式可以彻底解决蓄热式烧嘴调节比小的问题,并为实现生产小批量、多品种所需的灵活加热制度提供条件。
