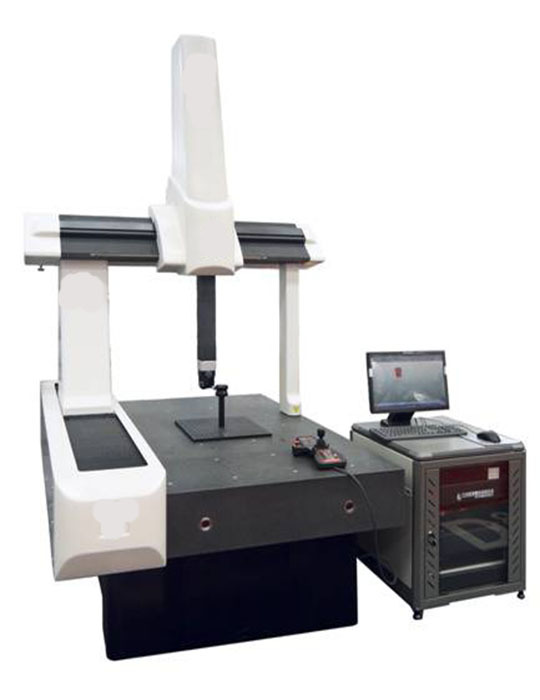

产品名称:全自动三坐标测量机产品型号:ACM-F688产品简介:全自动三坐标影像测量仪ACM系列,拥有**的自学习功能,使复杂的工件测量变得简单易学,三轴采用高性能同步带传动,独特的导轨设计,可靠的Z轴防转设计,采用非线性弹簧,全自动三坐标影像测量仪具有更高的环境温度适应性,广泛适用于五金机械,冶金模具、汽车航空,电子纺织、科研院校等行业。
产品概述&参数
主要特点:
·龙门移动式结构,整体式工作台,使其具有承载能力强、工件放置空间宽阔、装卸便捷的特点
·传动系统的振动隔离设计,使得机器高速运动时也能把机械振动对测量精度的影响降到*小
·三轴采用高性能同步带传动,不但可以获得很高的运动速度以提高测量效率,还可以限度的降低传动惯量以提高运动加速度
·专业花岗岩生产商联合开发的新式花岗岩导轨加工检验工艺,将花岗岩导轨的加工精度提高到一个新的等级
·特殊设计改进的Z轴防转气浮。为Z轴提供更好的防转能力,从而减小Z轴在不同高度位置的旋转误差
·德国Festo公司定制的三坐标专用低摩擦重力平衡气缸,提高Z轴运行时的平稳性
·先进的非线性弹簧系统,采用进口配件,更加有效的降低导轨微小误差对机器精度的影响
·全数字气源检测装置,加强对气源波动检测的灵敏度,将气源对测量精度的影响降到*小
·进口低摩擦无噪音拖链,降低了各运动轴外力干扰,同时提高各运动轴灵活性和可靠性。
规格参数:
测量范围 (mm) | X=600 |
Y=800 | |
Z=600 | |
外形尺寸(mm) | X=1882 |
Y=1405 | |
Z=2760 | |
分辨率(μm) | 0.5 |
示值误差E(μm) L:mm | 2.6+L/250 |
速度(mm/s) | 450 |
空气压力(MPa) | 0.6~0.8 |
承受重量(kg) | 800 |
仪器重量(kg) | 1300 |
